Derivazione laterale 60 A4

N. art. / Tipo

Larghezza

Descrizione del prodotto

Descrizione del prodotto

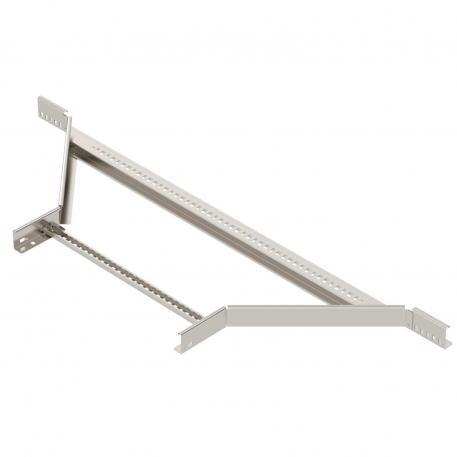

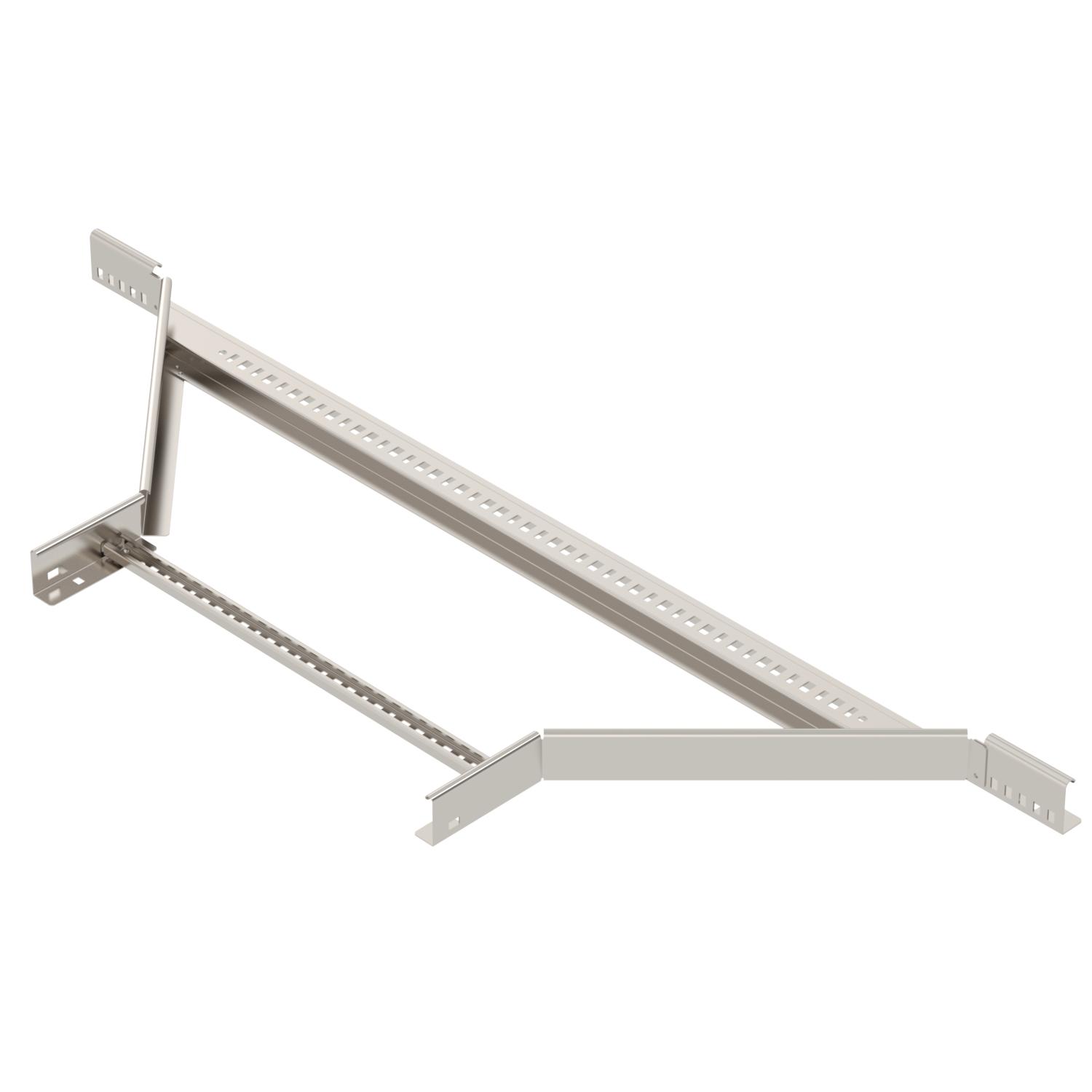

Derivazione laterale con piolo saldato per l'impiego con tipi di passerelle con altezza laterale di 60 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	acciaio inox
Dimensione B	600 mm
Dimensionee	60x600
Larghezza	600 mm
Mantenimento funzionale	no

Materiale	Acciaio INOX 1.4571
Spessore longherone	1,5 mm
Superficie	non trattato, ulteriore trattamento
Versione a grande portata	no
Versione connettore	senza connettore
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LAA 620 R3 A4	200 mm	6225894	pz	1 pz	653,42 CHF Prezzo / 1 pz
LAA 630 R3 A4	300 mm	6225896	pz	1 pz	703,71 CHF Prezzo / 1 pz
LAA 640 R3 A4	400 mm	6225898	pz	1 pz	762,50 CHF Prezzo / 1 pz
LAA 650 R3 A4	500 mm	6225900	pz	1 pz	860,59 CHF Prezzo / 1 pz
LAA 660 R3 A4	600 mm	6225902	pz	1 pz	902,63 CHF Prezzo / 1 pz

Accessorio

Prodotti	Tipo	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Giunto longitudinale A4	LVG 60 A4	6208835	pz	10 pz	18,86 CHF Prezzo / 1 pz

Download

Scheda tecnica LAA 660 R3 A4 / 6225902 , 0.23MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità UE LAA 660 R3 A4 / 6225902 , 0.18MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdf
