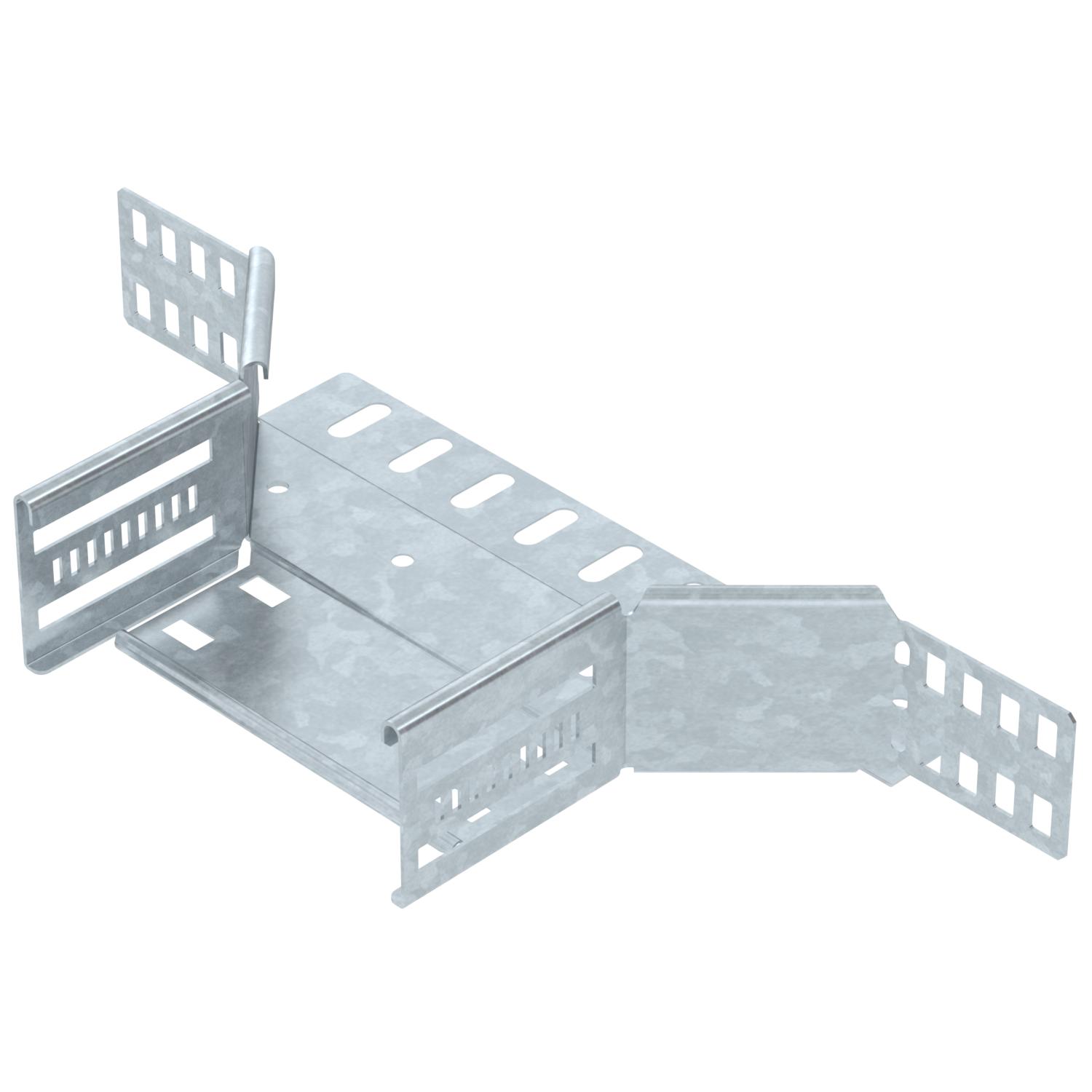

Derivazione laterale 60 FT

N. art. 6042213 | EAN 4012197342395 | ELDAS-No. 127 031 339

N. art. / Tipo

Larghezza

Colore	zinco

Descrizione del prodotto

Descrizione del prodotto

Derivazione laterale per realizzare una deviazione orizzontale o a croce, accessorio per passerelle portacavi a innesto e avvitabili con altezza bordo di 60 mm. Montaggio senza viti con morsetti doppi oppure connessione a vite con viti a testa tonda FRS e dadi con rondelle M6. Utilizzabile in ambienti interni ed esterni. Il materiale di fissaggio deve essere ordinato separatamente.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Altezza	60 mm
Colore	zinco
Dimensione B	150 mm
Dimensionee	60x150
Foratura NATO	no
Larghezza	150 mm
Larghezza in uscita	150 mm
Mantenimento funzionale	sì
Materiale	Acciaio

Quantità viti raccomandata	10 St.
Range di temperatura di esercizio max	120 °C
Range di temperatura di esercizio min.	-20 °C
Spessore lamiera	0,8 mm
Spessore longherone	1,25 mm
Spessore materiale piastra	0,8 mm
Superficie	zincato a caldo per immersione
Tipo di giunto sistema portacavi	avvitato/fissato
Versione a grande portata	no
Versione connettore	connettore integrato

Tutti i tipi

Tutti i tipi

Tipo	Larghezza	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RAA 610 FT	100 mm	zinco	127 031 299	6042211	pz	1 pz	51,41 CHF Prezzo / 1 pz
RAA 615 FT	150 mm	zinco	127 031 339	6042213	pz	1 pz	58,42 CHF Prezzo / 1 pz
RAA 620 FT	200 mm	zinco	127 031 379	6042215	pz	1 pz	67,30 CHF Prezzo / 1 pz
RAA 630 FT	300 mm	zinco	127 031 419	6042217	pz	1 pz	81,26 CHF Prezzo / 1 pz
RAA 640 FT	400 mm	zinco	127 031 459	6042219	pz	1 pz	108,14 CHF Prezzo / 1 pz
RAA 650 FT	500 mm	zinco	127 031 499	6042221	pz	1 pz	123,94 CHF Prezzo / 1 pz
RAA 660 FT	600 mm	zinco	127 031 539	6042223	pz	1 pz	134,21 CHF Prezzo / 1 pz

Accessorio

Accessori del sistema

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.

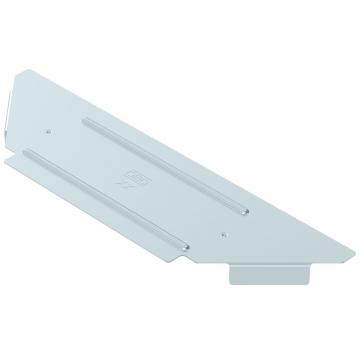

Coperchio per derivazione laterale DD	RAAD 150 DD	127 034 629	6042433	pz	1 pz	84,16 CHF Prezzo / 1 pz

Accessori di montaggio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Morsetto doppio, montaggio accessori A2	DOP A2	-----	6035998	pz	10 pz	75,10 CHF Prezzo / 100 pz
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz
