Nota: Questo articolo è un articolo fuori produzione.
Puoi trovare l’articolo successivo qui: 6042137 / Derivazione laterale 85 FS
- Descrizione del prodotto
-

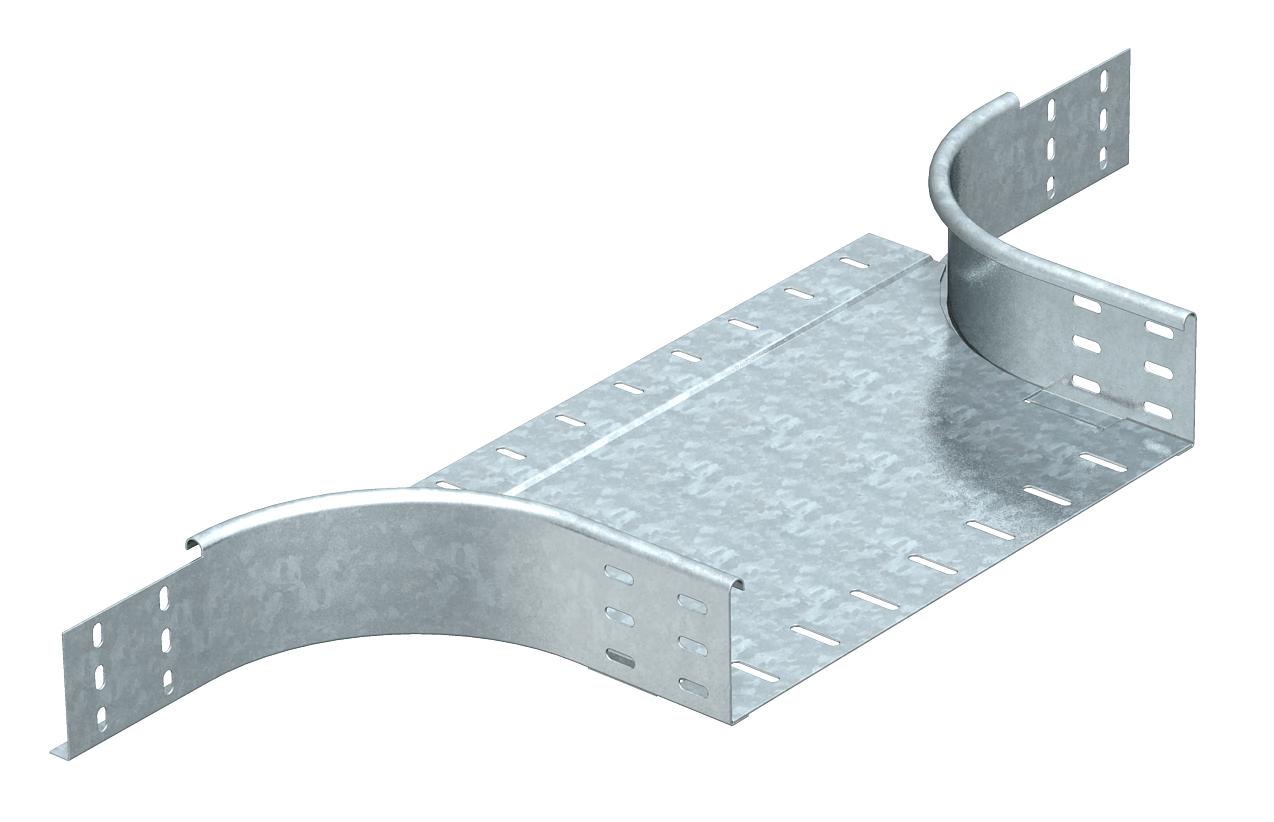

Descrizione del prodottoDerivazione laterale per l'impiego orizzontale e verticale. Per tutti i tipi di passerelle portacavi con altezza del bordo pari a 85 mm.
- Dati tecnici
-
Dati tecnici

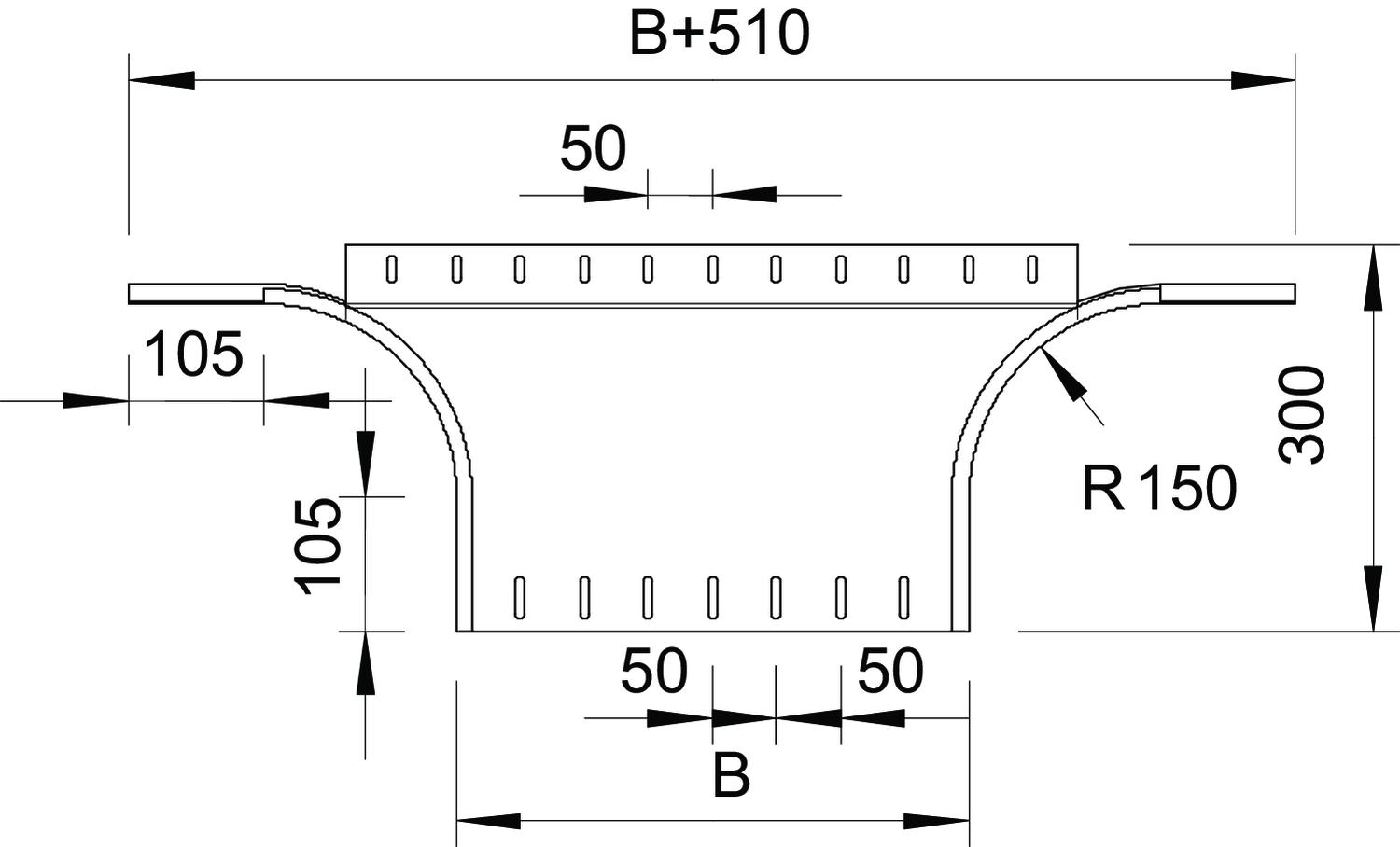

Acciaio inossidabile, decapato no Altezza 3 in Altezza 85 mm Deviazione di direzione orizzontale Dimensione B 400 mm Dimensione R 150 mm Dimensionee 85x400 Foratura NATO no Larghezza 16 in Larghezza 400 mm Mantenimento funzionale no Materiale Acciaio Piegatura (angolo) 90° Spessore longherone 1,25 mm Spessore materiale piastra 1,5 mm Superficie zincato in continuo Tipo di giunto sistema portacavi avvitato Versione a grande portata no Versione connettore senza connettore - Tutti i tipi
- Download
-
Scheda tecnica RAA 840 FS / 7002521 , 0.19MB , pdfCatalogo Kabeltragsysteme , 45.23MB , pdfDichiarazione di conformità UE RAA 840 FS / 7002521 , 0.10MB , pdfREACH Dichiarazione di conformità RAA 840 FS / 7002521 , 0.12MB , pdfRoHS Dichiarazione di conformità RAA 840 FS / 7002521 , 0.12MB , pdfIstruzioni di montaggio General information on the mounting , 2.61MB , pdf
