- Descrizione del prodotto
-

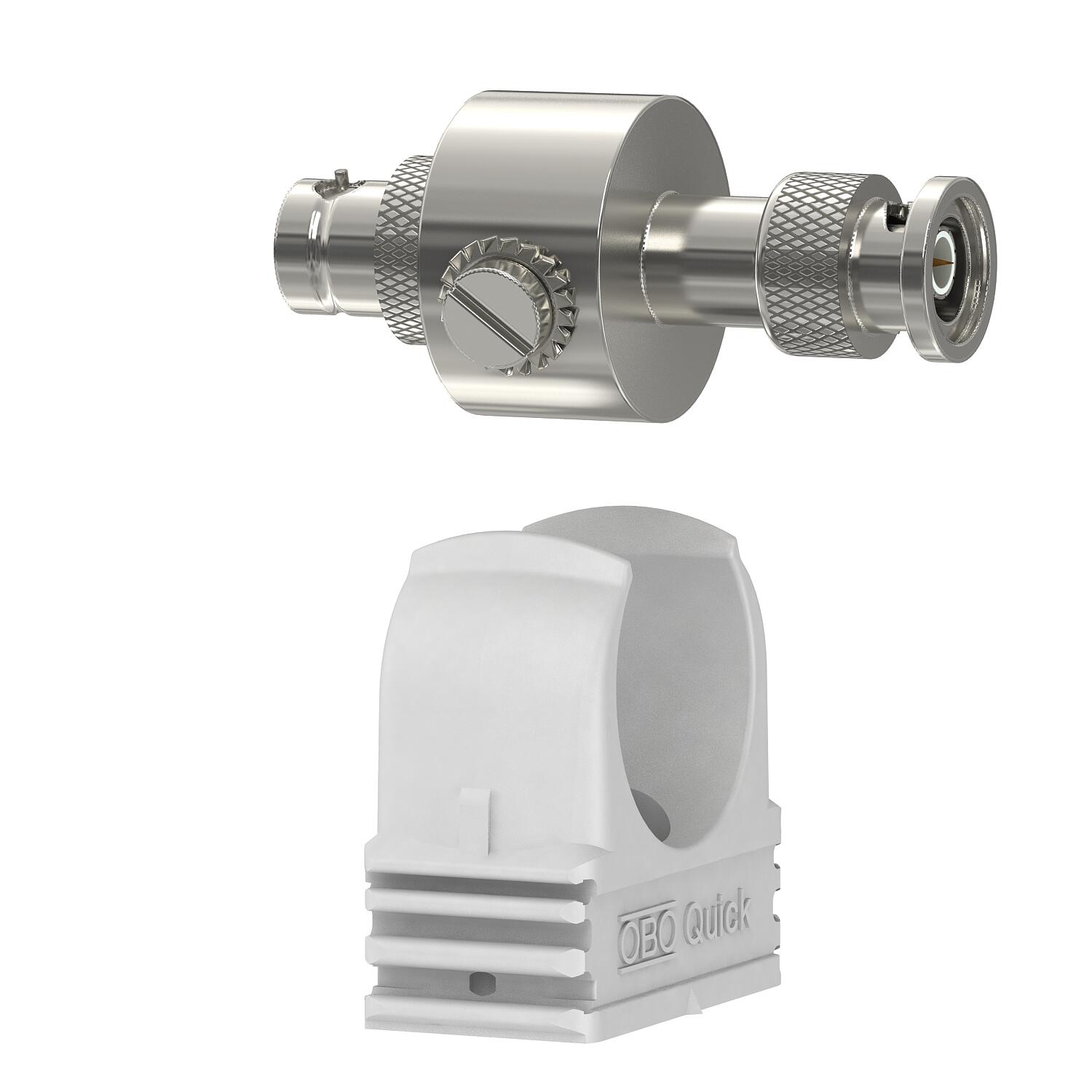

Descrizione del prodottoApparecchio di protezione per linea dati coassiale
• Protezione di base
• Elevata capacità di carico corrente impulsiva 2 x 2,5 kA (10/350)
• Montaggio semplice (connettore intermedio), m = spina, w = presa
• Combinazioni di connessione differenti
• Con connettore BNC
• Comportamento di trasmissione ottimale
• Comprende fascette Quick OBO M25 per un'installazione facilitata
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) ≤0,95 dB Capacità (filo-filo) <40 pF Capacità (filo-terra) <20 pF Collegamento schermo sì Contatto di segnalazione a distanza no Corrente di carico nominale AC 7 A Corrente di carico nominale DC 10 A Corrente impulsiva 2,5 kA Corrente nominale di scarica totale (10/350) D1: 5 kA Corrente nominale di scarica totale (8/20) 10 kA Dimensionee 130V Frequenza limite 2200 MHz Grado di protezione IP40 Impedenza caratteristica 50 Ω Kategorie Tipo 1+2 / D1+C2 Livello di protezione <800 V Livello di protezione filo - filo <800 V Livello di protezione filo - terra <800 V LPZ 0→2 Monitoraggio limitatore no Numero poli 1 Prüfnorm IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C2: 10 kV / 5 kA (8/20µs) Resistenza alla corrente impulsiva filo-terra C2: 10 kV / 5 kA (8/20µs) Resistenza d'isolamento >1 GΩ Riflusso ammortizzamento ≥14 dB Schermatura diretto Segnalazione sull'apparecchio Nessuna Sistema estraibile BNC SPD secondo IEC 61643-21 Classe I+II / D1+C2 Tensione massima continua AC 130 V Tensione massima continua DC 185 V Tipo di linea per limitatori di protezione da sovratensioni Linea dati COAX Versione testata per esplosione (EX) no - Tutti i tipi
- Download
-
Scheda tecnica DS-BNC M/W / 5093252 , 0.20MB , pdfREACH Dichiarazione di conformità DS-BNC M/W / 5093252 , 0.12MB , pdfRoHS Dichiarazione di conformità DS-BNC M/W / 5093252 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfIstruzioni di montaggio DS-BNC , 0.13MB , pdfInformazioni tecniche Info tecniche DS-N...; DS-BNC...; DS-TNC...; DS-F... , 0.06MB , pdf
