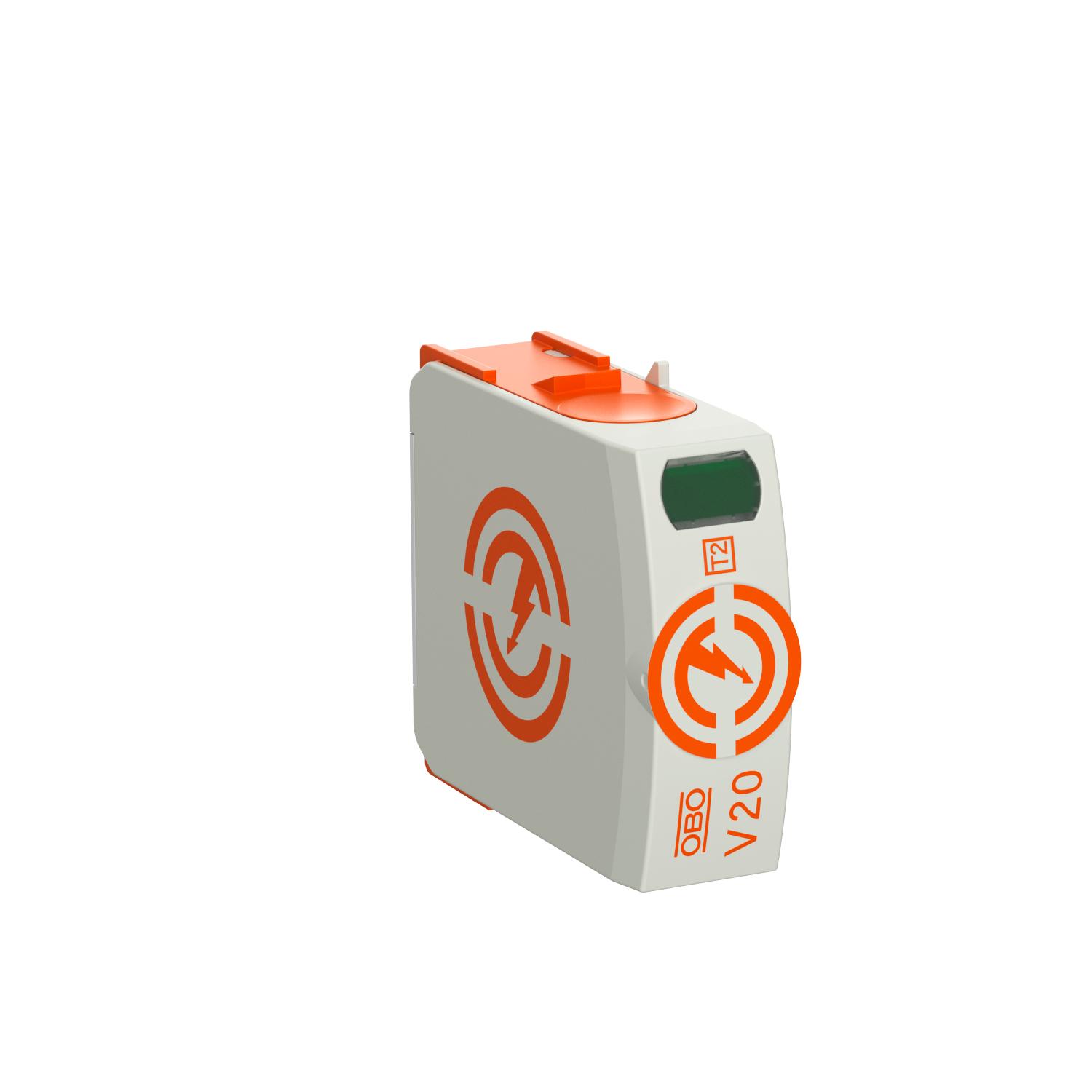

Elemento di protezione V20 75 V
N. art. 5095360 | EAN 4012196163533
- Descrizione del prodotto
-
Descrizione del prodottoElemento di protezione, scaricatore di sovratensione tipo 2
• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni

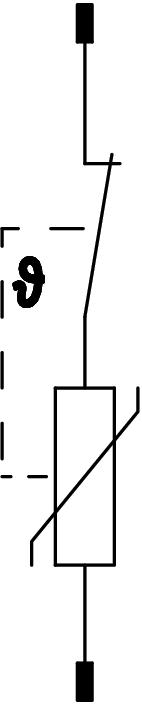

• Cartuccia estraibile completa di sistema di disconnessione dinamica ed indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione e codifica della tensione
• Plastica secondo UL 94 V-0
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di dispersione (8/20 µs) [L-N] 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 40 kA Dimensionee 75V Distanza minima 1,5 mm Forma della rete altro Fusibile integrato no Grado di protezione IP20 Livello di protezione [L-N] ≤0,5 Materiale cassetta PA UL 94 V-0 Numero di poli 1 Omologazioni VDE Resistente al cortocircuito sì Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione a distanza no Segnalazione sull'apparecchio ottico Soffiante no SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II SPD secondo UL 1449 Tipo 4 Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tensione continua massima (L-N) 75 V Tensione massima continua AC 75 V Tensione nominale AC (50 / 60 Hz) 60 V Tensione residua [L-N] @ 1 kA 0,3 kV Tensione residua [L-N] @ 5 kA 0,4 kV Tipo di montaggio su elemento di base Versione dei poli 1 - Tutti i tipi
-
Tutti i tipi
