Elemento per curve snodate 110 FS

N. art. / Tipo

Larghezza

Spessore longherone	1,5 mm

Descrizione del prodotto

Descrizione del prodotto

Elemento per curva snodata con piolo saldato per l'impiego con tipi di passerelle con altezza laterale di 110 mm.

Dati tecnici

Acciaio inossidabile, decapato	no
Con cerniera	sì
Deviazione di direzione	verticale in salita/discesa
Dimensionee	110x200
Foratura laterale	no
Mantenimento funzionale	no
Materiale	Acciaio

Piegatura (angolo)	regolabile
Spessore longherone	1,5 mm
Superficie	zincato in continuo
Versione a grande portata	no
Versione connettore	connettore integrato
Versione dei pioli	Profilo forato
Versione del longherone laterale	profilo piatto

Altezza	110 mm
Dimensione B	200 mm

Dimensione R	200 mm
Larghezza	200 mm

Tutti i tipi

Tipo	Larghezza	Spessore longherone	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
LGBE 1120 FS	200 mm	1,5 mm	6225490	pz	1 pz	107,60 CHF Prezzo / 1 pz
LGBE 1130 FS	300 mm	1,5 mm	6225492	pz	1 pz	108,45 CHF Prezzo / 1 pz
LGBE 1140 FS	400 mm	1,5 mm	6225494	pz	1 pz	117,57 CHF Prezzo / 1 pz
LGBE 1150 FS	500 mm	1,5 mm	6225496	pz	1 pz	118,53 CHF Prezzo / 1 pz
LGBE 1160 FS	600 mm	1,5 mm	6225498	pz	1 pz	120,19 CHF Prezzo / 1 pz

Accessorio

Prodotti	Tipo	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
Vite a testa tonda con dado flangiato, F	FRSB 6x12 F	127 090 009	6406122	pz	100 pz	36,11 CHF Prezzo / 100 pz

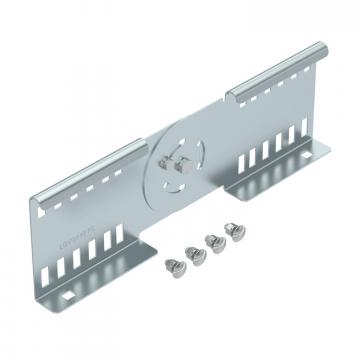

Giunto snodato FS	LGVG 110 FS	127 008 049	6216650	pz	10 pz	22,44 CHF Prezzo / 1 pz

Download

Scheda tecnica LGBE 1120 FS / 6225490 , 0.15MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Opuscolo Sistema di passerelle a scaletta saldate , 2.10MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità LGBE 1120 FS / 6225490 , 0.17MB , pdf

Download

Istruzioni di montaggio Istruzioni di montaggio per sistemi di passerelle a scaletta , 6.45MB , pdf
