- Descrizione del prodotto
-

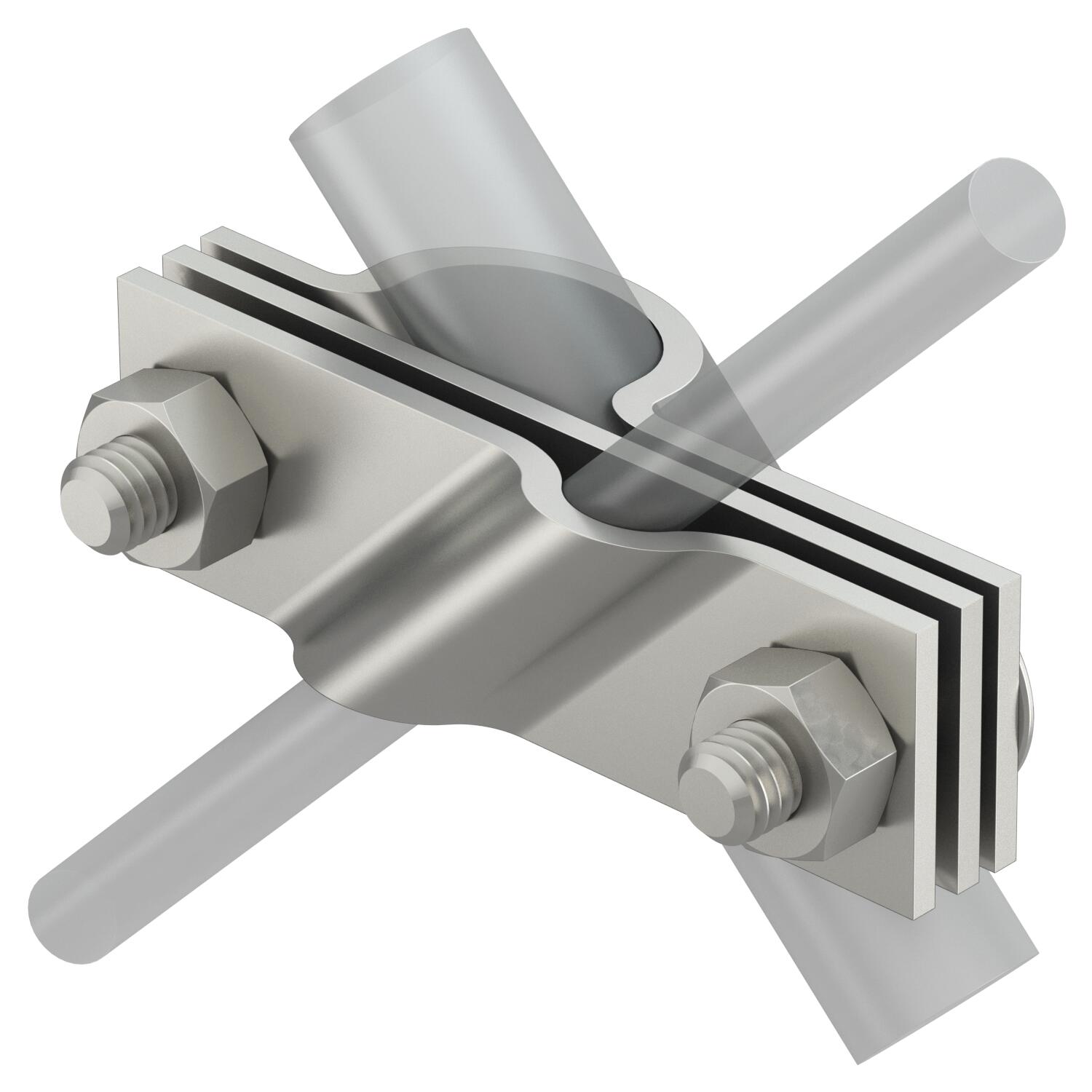

Descrizione del prodotto• conforme ai requisiti VDE 0185-305-3 (IEC/ EN 62305-3)
• adatto al collegamento di fili tondi Rd 8-10 o conduttori piatti fino a FL 40
• con piastra intermedia
• montato con 2 viti a testa esagonale M10 x 30 e 2 dadi a testa esagonale M10
- Dati tecnici
-
Dati tecnici
Accoppiamento Rd 8-10/FL40 mm Adatto per diametro del filo tondo max 10 mm Adatto per diametro del filo tondo min. 8 mm Collegamento a terra diametro 20 mm Dimensione A 101 mm Dimensionee 20mm Forma costruttiva Collare di collegamento Materiale Acciaio INOX 1.4404 per dispersore di profondità 20 mm Per larghezza max. conduttore piatto 10 mm Per larghezza min. conduttore piatto 8 mm Piastra intermedia no Range di serraggio max 10 mm Range di serraggio min. 8 mm - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica 2760 20 V4A / 5001633 , 0.20MB , pdfDichiarazione di conformità UE 2760 20 V4A / 5001633 , 0.06MB , pdfREACH Dichiarazione di conformità 2760 20 V4A / 5001633 , 0.12MB , pdfRoHS Dichiarazione di conformità 2760 20 V4A / 5001633 , 0.12MB , pdf
