- Descrizione del prodotto
-
Descrizione del prodotto

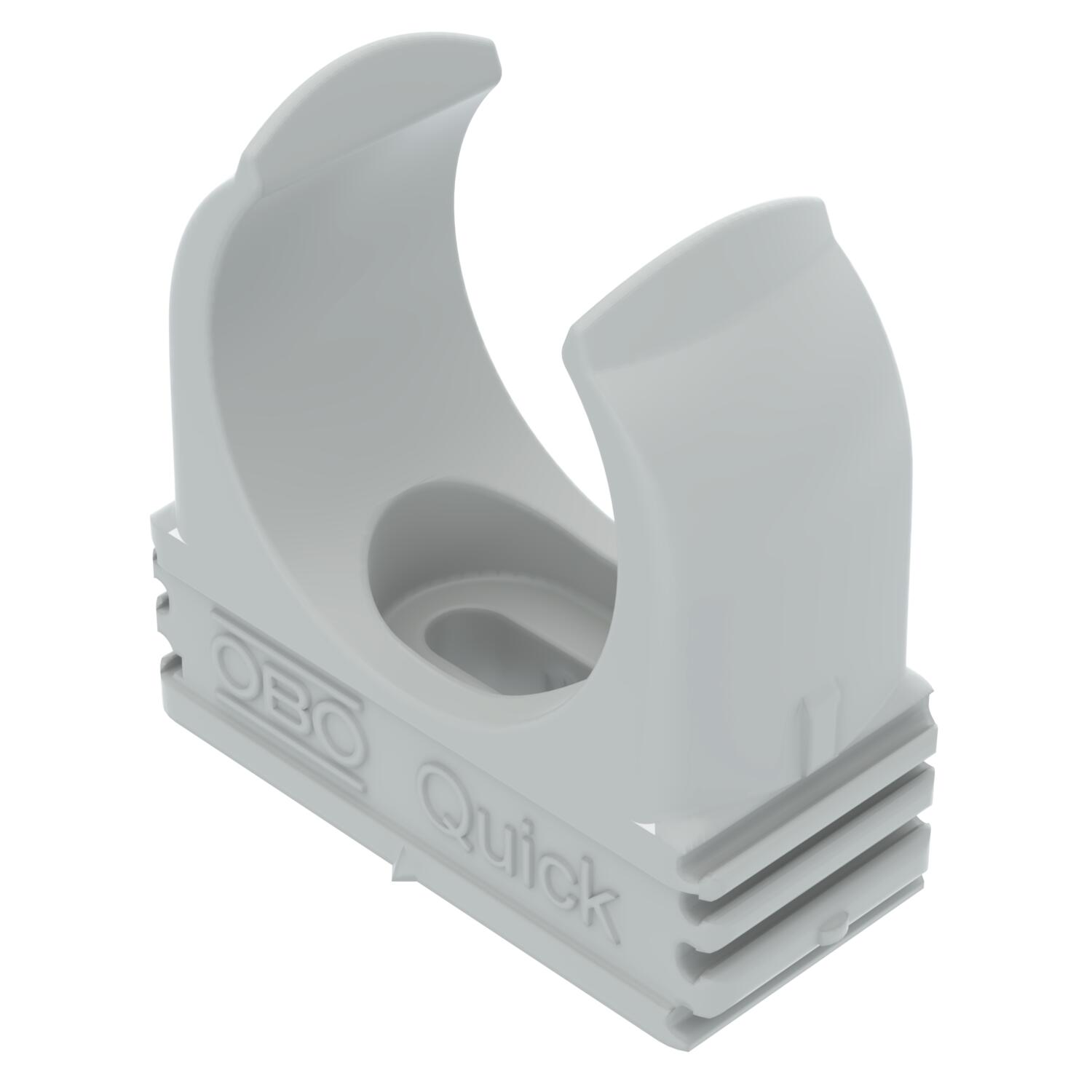

Gaffetta per l'alloggiamento di tubi in acciaio metrici, tubi isolanti leggeri e pesanti e tubi per installazione elettrica Quick-Pipe. Possibilità di fissaggio universali su pareti e soffitti in ambienti interni e ambienti esterni protetti. Con foro lungo per l'allineamento laterale in caso di montaggio con viti per legno e tasselli a espansione Montaggio tubi senza attrezzi. Possibilità di montaggio allineato anche con gaffette OBO Multi-Quick o starQuick. La dimensione M16 - M32 è avvitabile su filettatura M6. Distanza di fissaggio 50-60 cm, max. valori di estrazione F a temperatura ambiente di 20 °C, vedere tabella.
- Dati tecnici
-
Dati tecnici

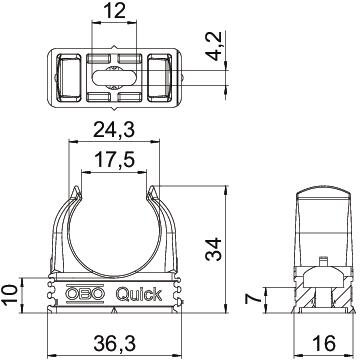

Accoppiabile sì Capacità D max 25 mm Capacità D min. 25 mm Carico di rottura 0,1 kN Chiuso no Colore grigio chiaro; RAL 7035 Con inserto no Dimensione e 12 mm Dimensione A 36,3 mm Dimensione B 16 mm Dimensione C 17,5 mm Dimensione D 24,3 mm Dimensione F 4,2 mm Dimensione H 34 mm Dimensione H 10 mm Dimensionee M25 Dimensioni nominali/in lettere M25 Materiale Polipropilene Numero dei cavi/tubi 1 Priva di alogeni sì Resistenti ai raggi UV no tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di fissaggio Foro filettato Valore forza di estrazione 100 N - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica 2955 M25 / 2149016 , 0.22MB , pdfOpuscolo Quick Pipe , 1.41MB , pdfVolantino Serie OBO Quick , 2.00MB , pdfREACH Dichiarazione di conformità 2955 M25 / 2149016 , 0.12MB , pdfRoHS Dichiarazione di conformità 2955 M25 / 2149016 , 0.13MB , pdf
