Descrizione del prodotto

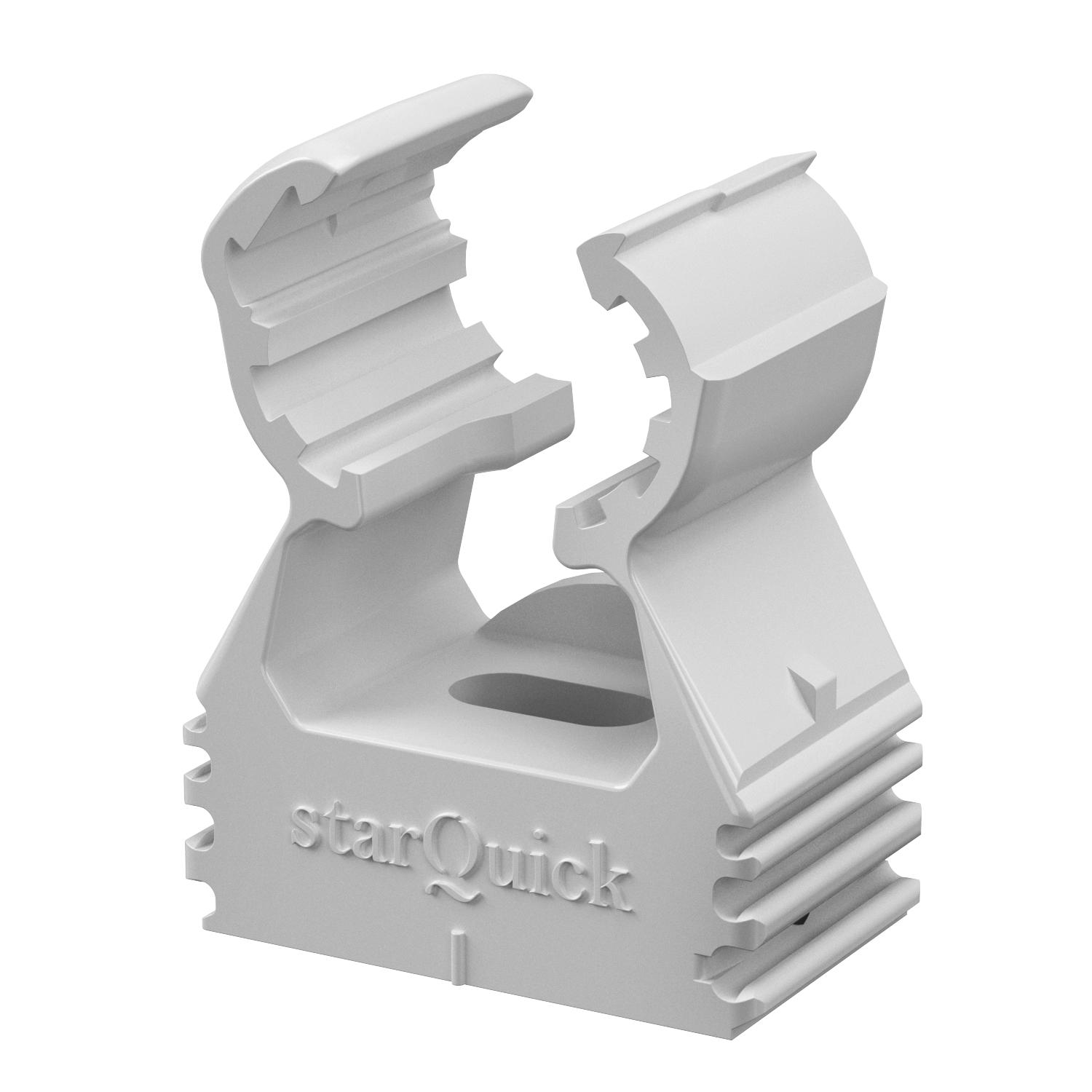

Gaffetta per carichi pesanti per l'alloggiamento di tubi elettrici e sanitari in plastica e metallo, nonché tubi per installazione elettrica Quick-Pipe. Possibilità di fissaggio universali su pareti, soffitti e strutture in acciaio in ambienti interni ed esterni. Intervallo di serraggio flessibile di diversi millimetri. Montaggio tubi senza attrezzi. Possibilità di montaggio allineato fino a Ø 28 mm, anche con gaffette OBO Quick o starQuick. Combinabile con doppio supporto per elevati valori di carico. Montaggio sul profilato per distanze e numero di gaffette variabili.
- Dati tecnici
-
Dati tecnici

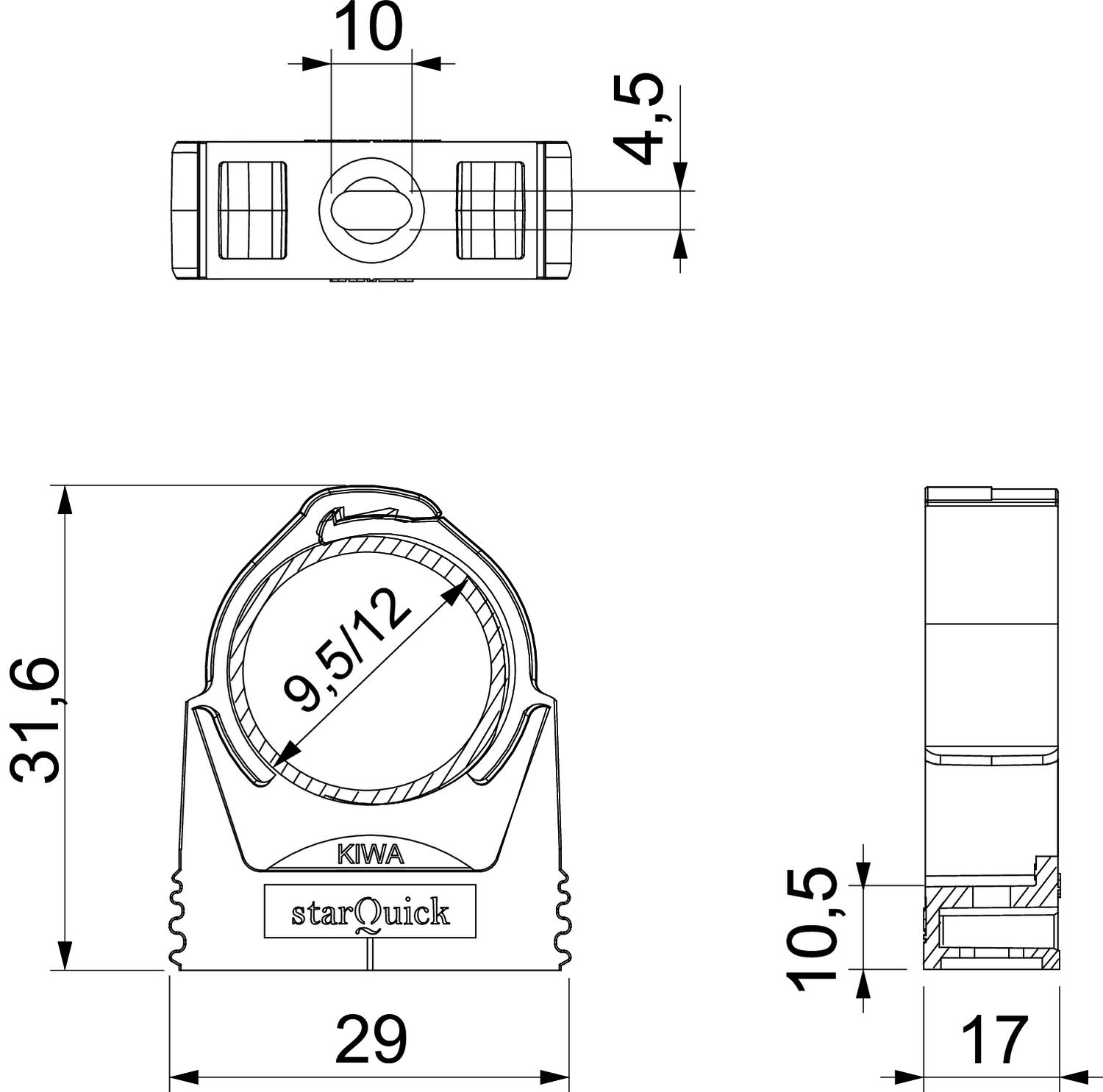

Accoppiabile sì Capacità D max 12 mm Capacità D min. 9,5 mm Carico di rottura 0,5 kN Chiuso sì Colore grigio chiaro; RAL 7035 Con inserto no Dimensione e 10 mm Dimensione A 29 mm Dimensione B 17 mm Dimensione F 4,5 mm Dimensione H 31,6 mm Dimensione H 10,5 mm Dimensionee 9,5-12mm Dimensioni nominali/in lettere 10 Materiale Poliammide Numero dei cavi/tubi 1 Priva di alogeni sì Resistenti ai raggi UV sì tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di fissaggio Foro filettato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica SQ-10 LGR / 2146053 , 0.21MB , pdfOpuscolo Quick Pipe , 1.41MB , pdfVolantino Serie OBO Quick , 2.00MB , pdfDichiarazione di conformità SQ-10 LGR / 2146053 , 0.16MB , pdfREACH Dichiarazione di conformità SQ-10 LGR / 2146053 , 0.12MB , pdfRoHS Dichiarazione di conformità SQ-10 LGR / 2146053 , 0.12MB , pdf
