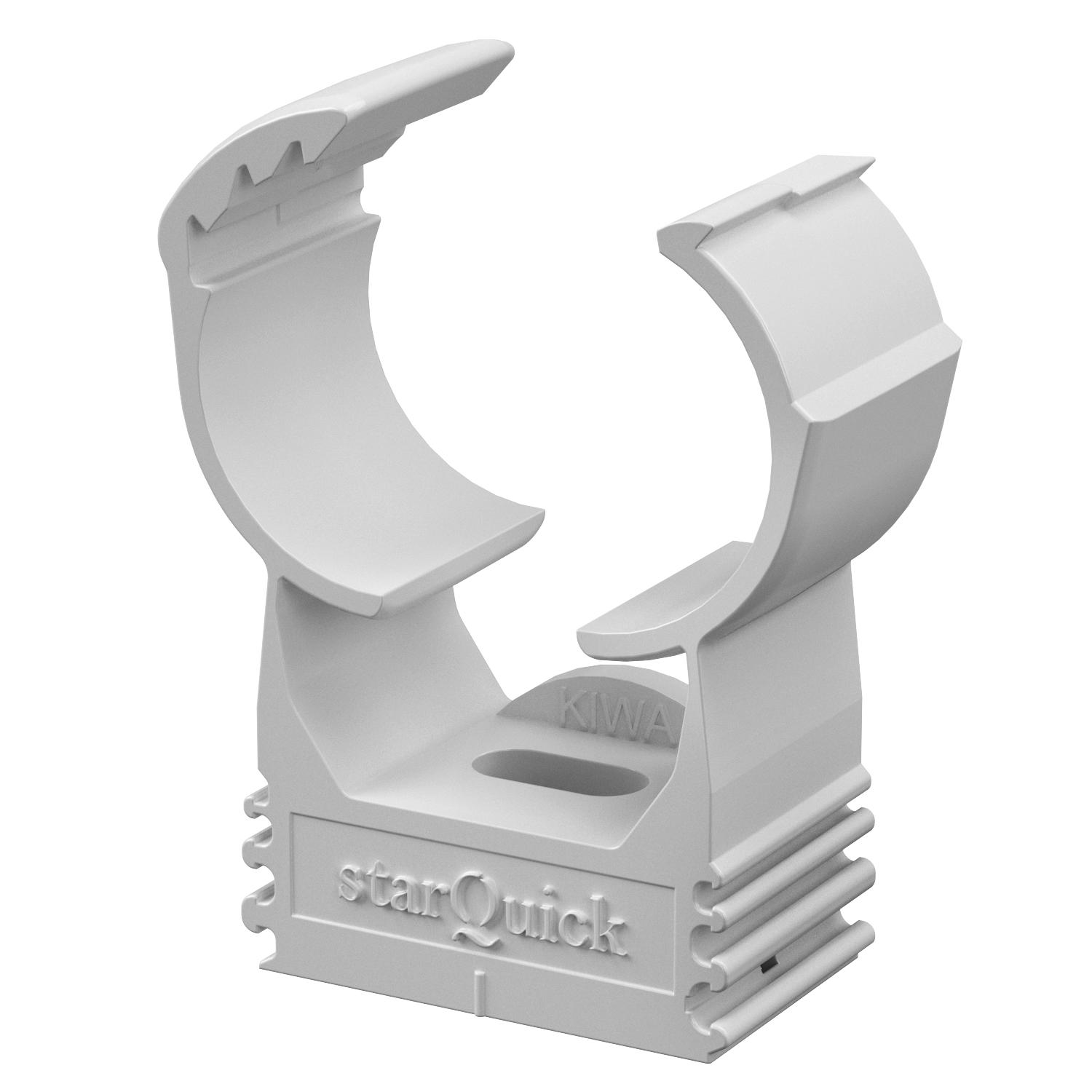

Gaffetta starQuick
N. art. 2146134 | EAN 4012195595656 | ELDAS-No. 126 181 404
- Descrizione del prodotto
-
Descrizione del prodottoGaffetta per carichi pesanti per l'alloggiamento di tubi elettrici e sanitari in plastica e metallo, nonché tubi per installazione elettrica Quick-Pipe. Possibilità di fissaggio universali su pareti, soffitti e strutture in acciaio in ambienti interni ed esterni. Intervallo di serraggio flessibile di diversi millimetri. Montaggio tubi senza attrezzi. Possibilità di montaggio allineato fino a Ø 28 mm, anche con gaffette OBO Quick o starQuick. Combinabile con doppio supporto per elevati valori di carico. Montaggio sul profilato per distanze e numero di gaffette variabili.
-
- Dati tecnici
-
Dati tecnici

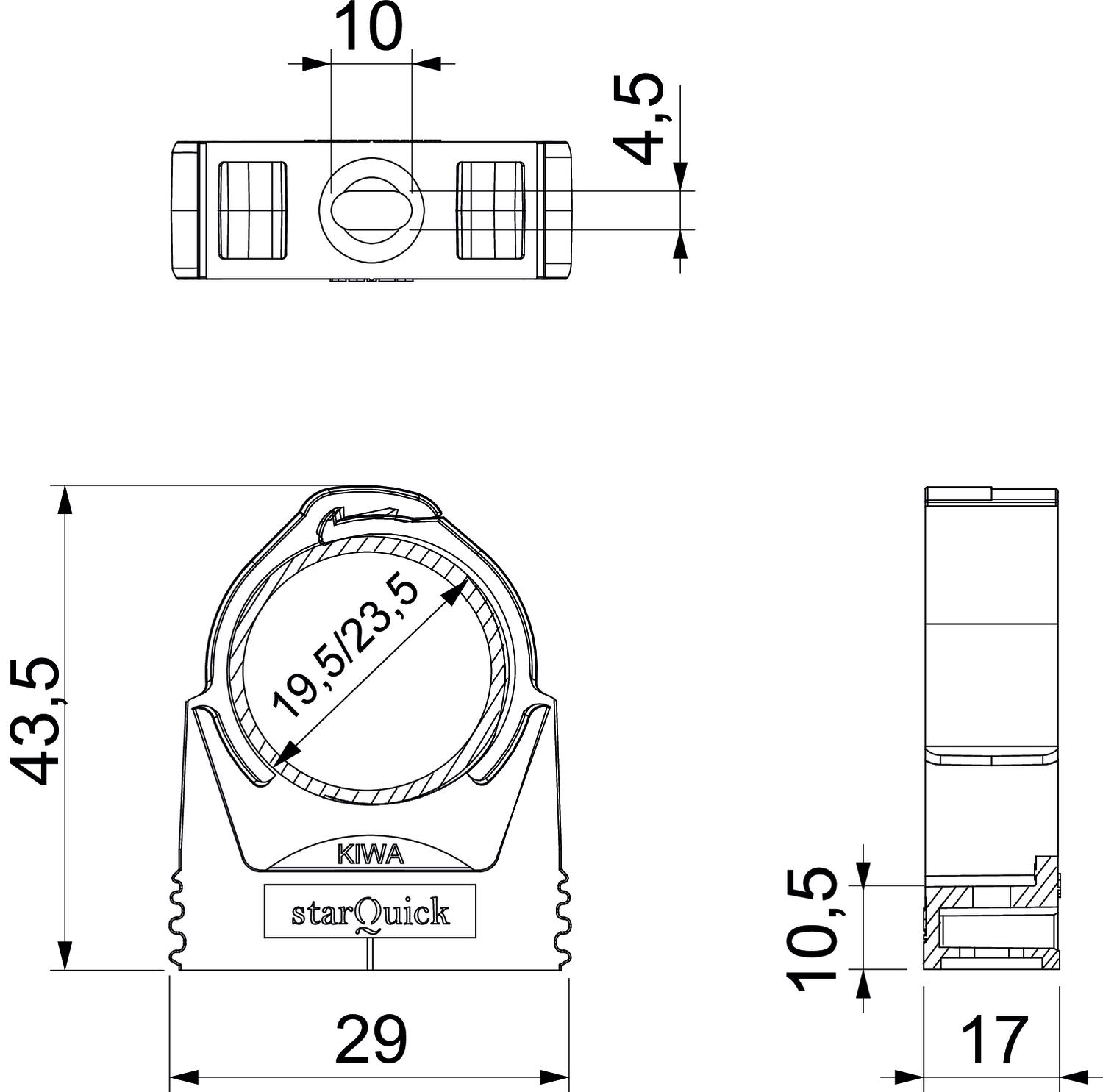

Accoppiabile sì Capacità D max 23,5 mm Capacità D min. 19,5 mm Carico di rottura 0,8 kN Chiuso sì Colore grigio chiaro; RAL 7035 Con inserto no Dimensione e 10 mm Dimensione A 29 mm Dimensione B 17 mm Dimensione F 4,5 mm Dimensione H 10,5 mm Dimensione H 43,5 mm Dimensionee 19,5-23,5mm Dimensioni nominali/in lettere 20-23 Materiale Poliammide Numero dei cavi/tubi 1 Priva di alogeni sì Resistenti ai raggi UV sì tagliafiamma secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C Tipo di fissaggio Foro filettato - Tutti i tipi
-
Tutti i tipi
- Download
-
Scheda tecnica SQ-20 LGR / 2146134 , 0.23MB , pdfOpuscolo Quick Pipe , 1.41MB , pdfVolantino Serie OBO Quick , 0.08MB , pdfDichiarazione di conformità UE SQ-20 LGR / 2146134 , 0.16MB , pdfREACH Dichiarazione di conformità SQ-20 LGR / 2146134 , 0.12MB , pdfRoHS Dichiarazione di conformità SQ-20 LGR / 2146134 , 0.12MB , pdf
