Giunto a cerniera A2 2

morepic-1

morepic-2

Giunto a cerniera A2

N. art. 6066933 | EAN 4012196065233 | ELDAS-No. 127 018 049

N. art. / Tipo	6066933 / SV A2

Spessore lamiera	2 mm

Descrizione del prodotto

Descrizione del prodotto

Giunto a cerniera per collegamenti verticali ad angolo di sistemi BKK.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per passerelle	no
Adatto per passerelle grigliate	no
Adatto per passerelle portacavi	no
Dimensionee	19x88
Dimensioni	88 x 19

Giunto snodato orizzontale	no
Giunto snodato verticale	sì
Materiale	Acciaio INOX 1.4301
Spessore lamiera	2 mm
Superficie	non trattato, ulteriore trattamento
Tipo di collegamento	Connettore a vite

Tutti i tipi

Tutti i tipi

Tipo	Spessore lamiera	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
SV A2	2 mm	127 018 049	6066933	pz	50 pz	6,31 CHF Prezzo / 1 pz

Download

Scheda tecnica SV A2 / 6066933 , 0.19MB , pdf

Manuale KTS Kabeltragsysteme , 1.61MB , pdf

Catalogo Kabeltragsysteme , 45.23MB , pdf

Dichiarazione di conformità SV A2 / 6066933 , 0.16MB , pdf

REACH Dichiarazione di conformità SV A2 / 6066933 , 0.12MB , pdf

Download

RoHS Dichiarazione di conformità SV A2 / 6066933 , 0.12MB , pdf

Download

Istruzioni di montaggio General information on the mounting , 2.61MB , pdf

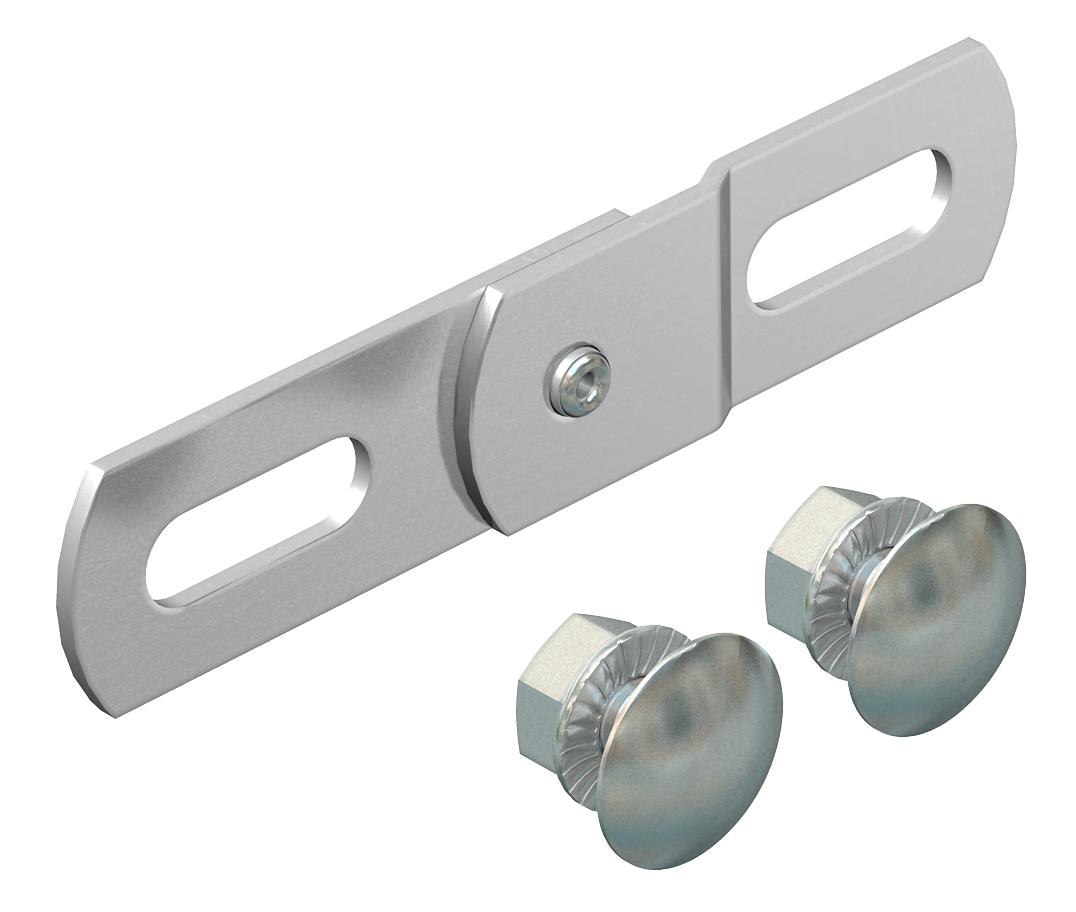

Grafico prodotto SV A2 / 6066933, 46.47 kB, jpg

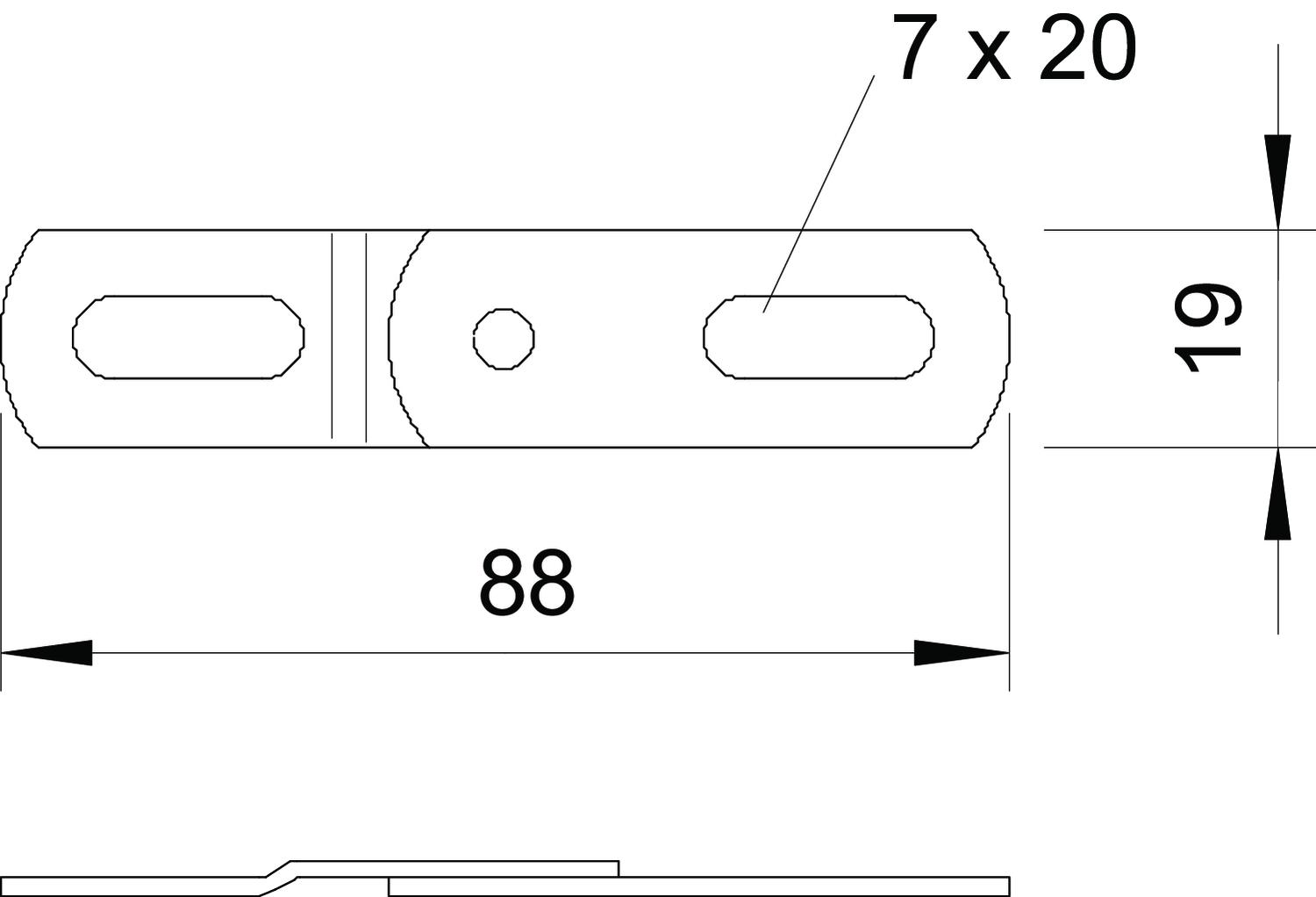

Disegno quotato SV A2 / 6066933, 50.06 kB, jpg

SV A2 / 6066933 SV A2 / 6066933
