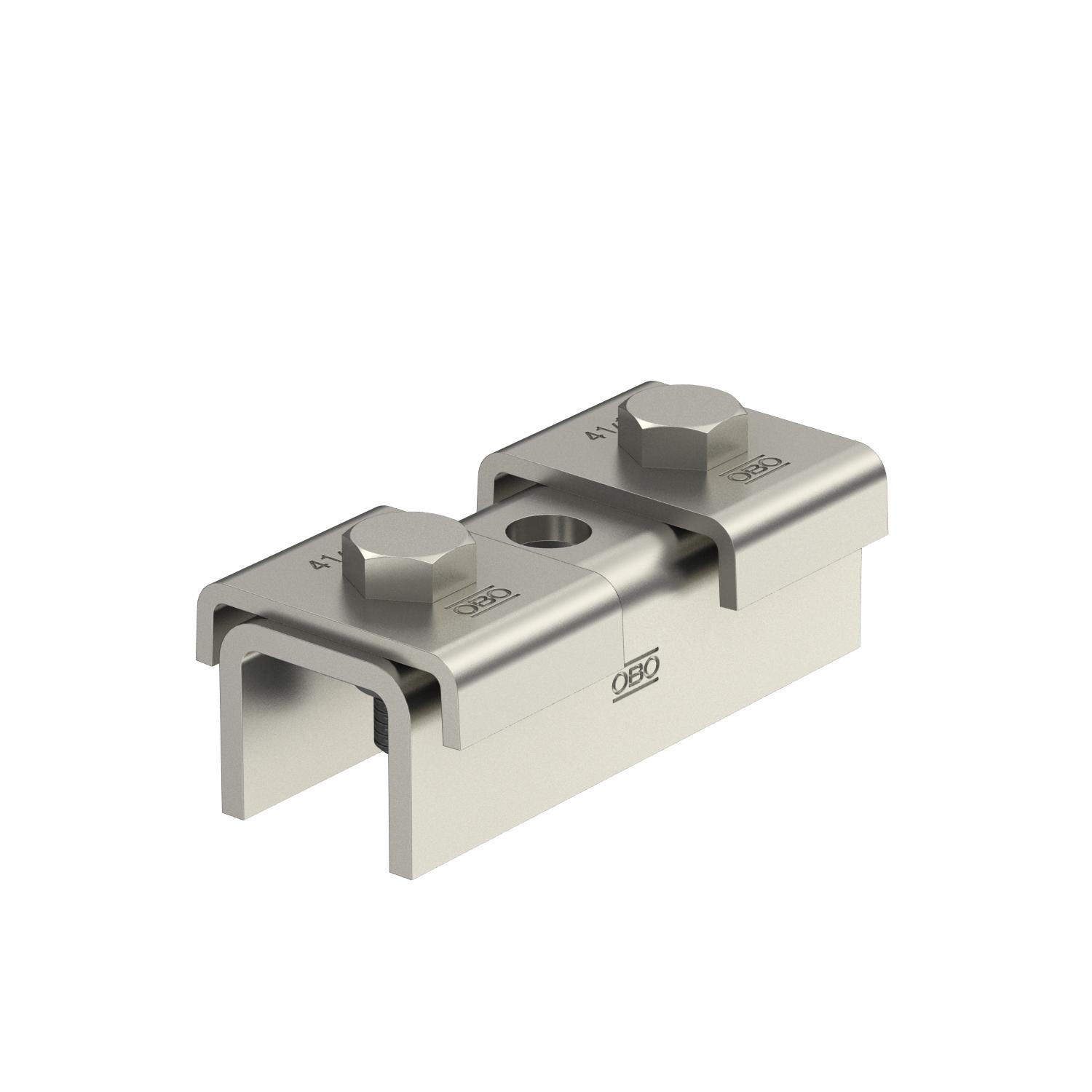

Giunto per guide SV con 3 fori A2

N. art. 1123126 | EAN 4012195939238

N. art. / Tipo	1123126 / SVE 41 A2

Lughezza.	100 mm

Larghezza	47 mm

Spessore materiale	4 mm

Descrizione del prodotto

Descrizione del prodotto

Il giunto per profilati serve per unire i profilati di montaggio MS 4141. Questo collegamento può avvenire in modo semplice e sicuro direttamente in cantiere.

Viene assicurato una solida giunzione nella zona dell'accoppiamento. Qui valgono i valori statici del profilato di montaggio.

Volume di fornitura:
lamiere di fissaggio tipo 4141 e viti a testa esagonale adatte, fornite sciolte.

Dati tecnici

Dati tecnici

Acciaio inossidabile, decapato	no
Adatto per forme profilate	Profilato a U

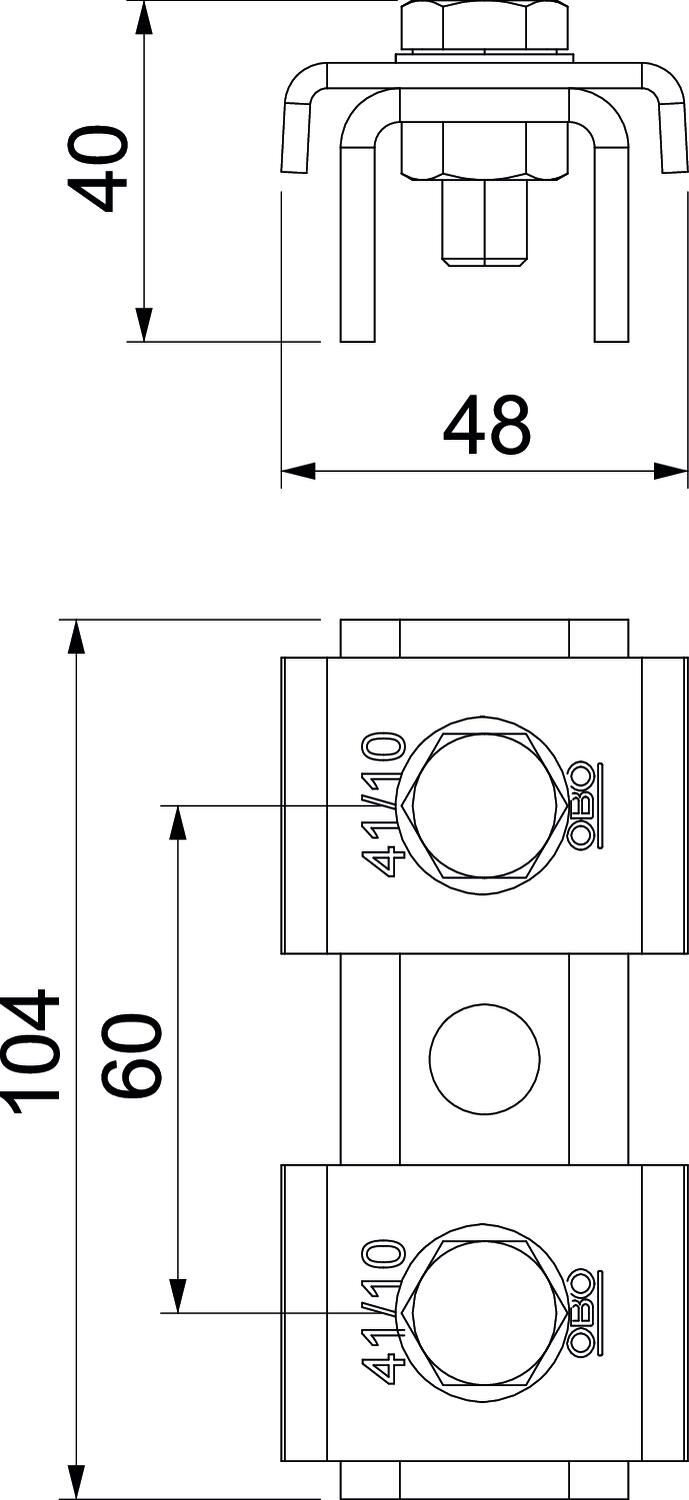

Altezza	39,4 mm
Con accessorio viti	sì
Dimensionee	100x4mm
Dimensioni asola	22 mm
Dimensioni foro	12 mm
Distanza foro dal centro	60 mm
Forma del profilato	Profilo a C
Impronta CO₂ (GWP) dalla culla al cancello	2,722 kg CO₂e / 1 Pezzo
Larghezza	47 mm

Lughezza.	100 mm
Materiale	Acciaio INOX 1.4301
Spessore materiale	4 mm
Superficie	non trattato, ulteriore trattamento
Tipo della foratura	Forato sul retro
Valore statico A	2,97 cm²
Valore statico ly	6,05 cm
Valore statico lz	9,01 cm
Valore statico Wy	2,91 cm²
Valore statico Wz	4,4 cm²
Versione	asolato
