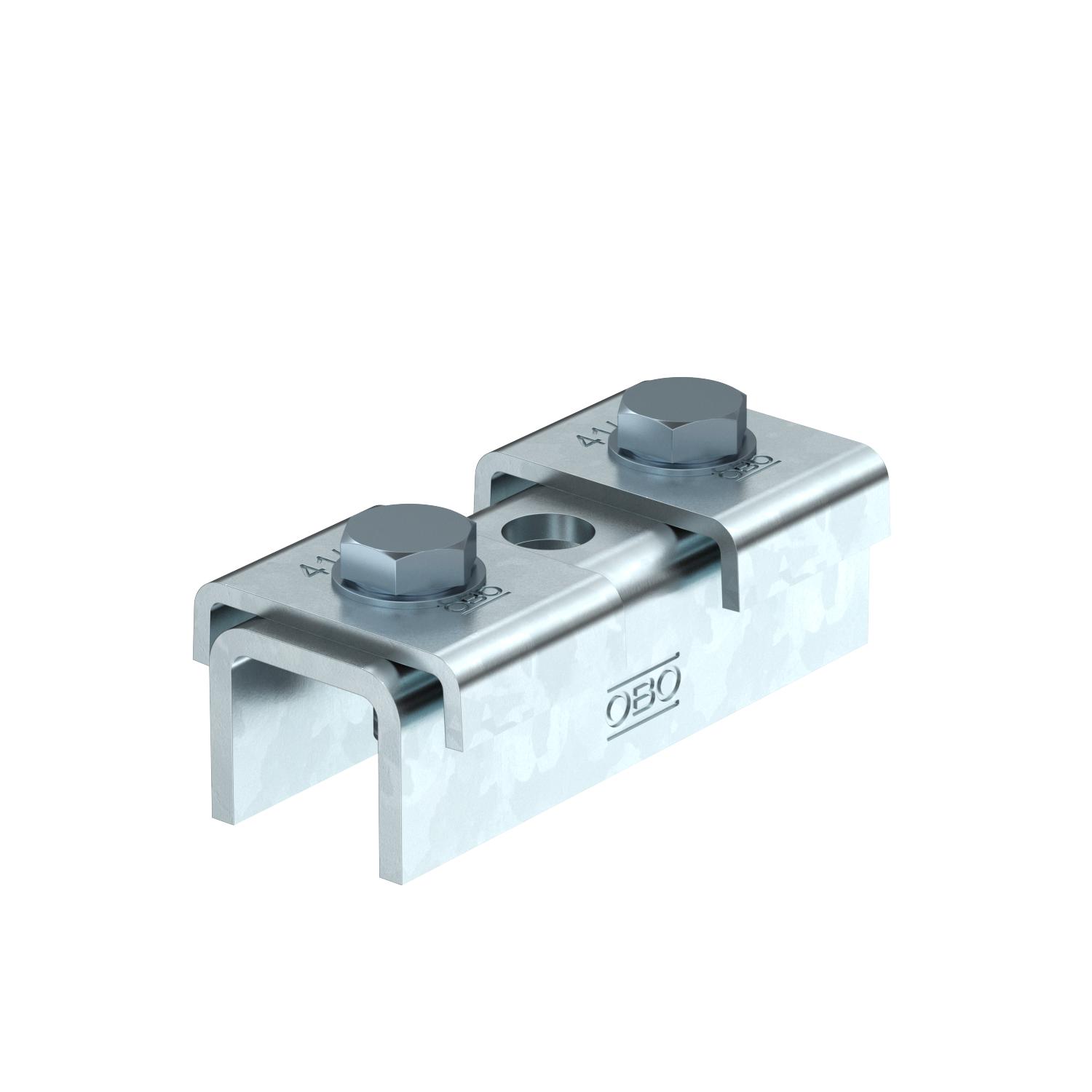

Giunto per guide SV con 3 fori FT
N. art. 1123121 | EAN 4012195939214 | ELDAS-No. 127 058 409
- Descrizione del prodotto
-
Descrizione del prodottoIl giunto per profilati serve per unire i profilati di montaggio MS 4141. Questo collegamento può avvenire in modo semplice e sicuro direttamente in cantiere.
Viene assicurata una solida giunzione nella zona dell'accoppiamento. Qui valgono i valori statici del profilato di montaggio.
Volume di fornitura:
lamiere di fissaggio tipo 4141 e viti a testa esagonale adatte, fornite sciolte.
-
- Dati tecnici
-
Dati tecnici

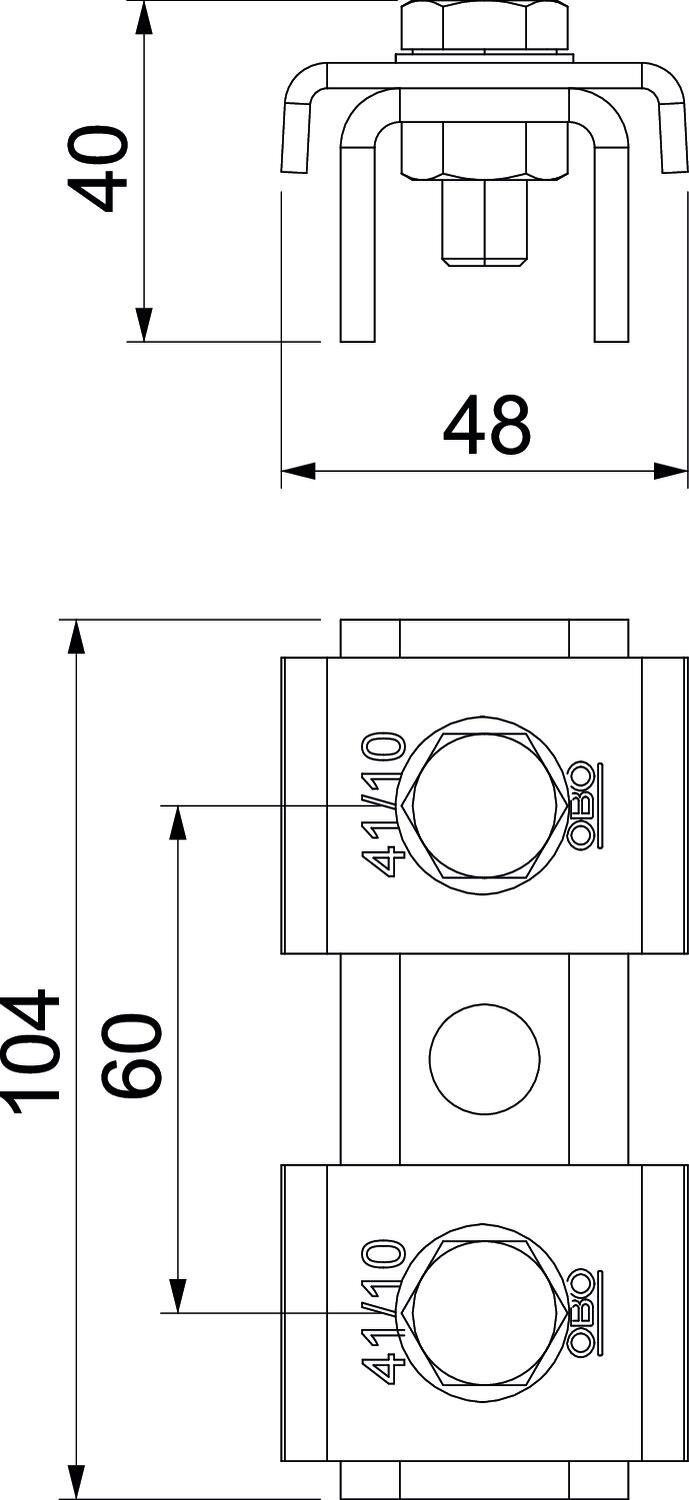

Acciaio inossidabile, decapato no Adatto per forme profilate Profilato a U Altezza 39,4 mm Con accessorio viti sì Dimensionee 100x4mm Dimensioni asola 22 mm Dimensioni foro 12 mm Distanza foro dal centro 60 mm Forma del profilato Profilo a C Impronta CO₂ (GWP) dalla culla al cancello 1,149 kg CO₂e / 1 Pezzo Larghezza 47 mm Lughezza. 100 mm Materiale Acciaio Spessore materiale 4 mm Superficie zincato a caldo per immersione Tipo della foratura Forato sul retro Valore statico A 2,97 cm² Valore statico ly 6,05 cm Valore statico lz 9,01 cm Valore statico Wy 2,91 cm² Valore statico Wz 4,4 cm² Versione asolato - Tutti i tipi
