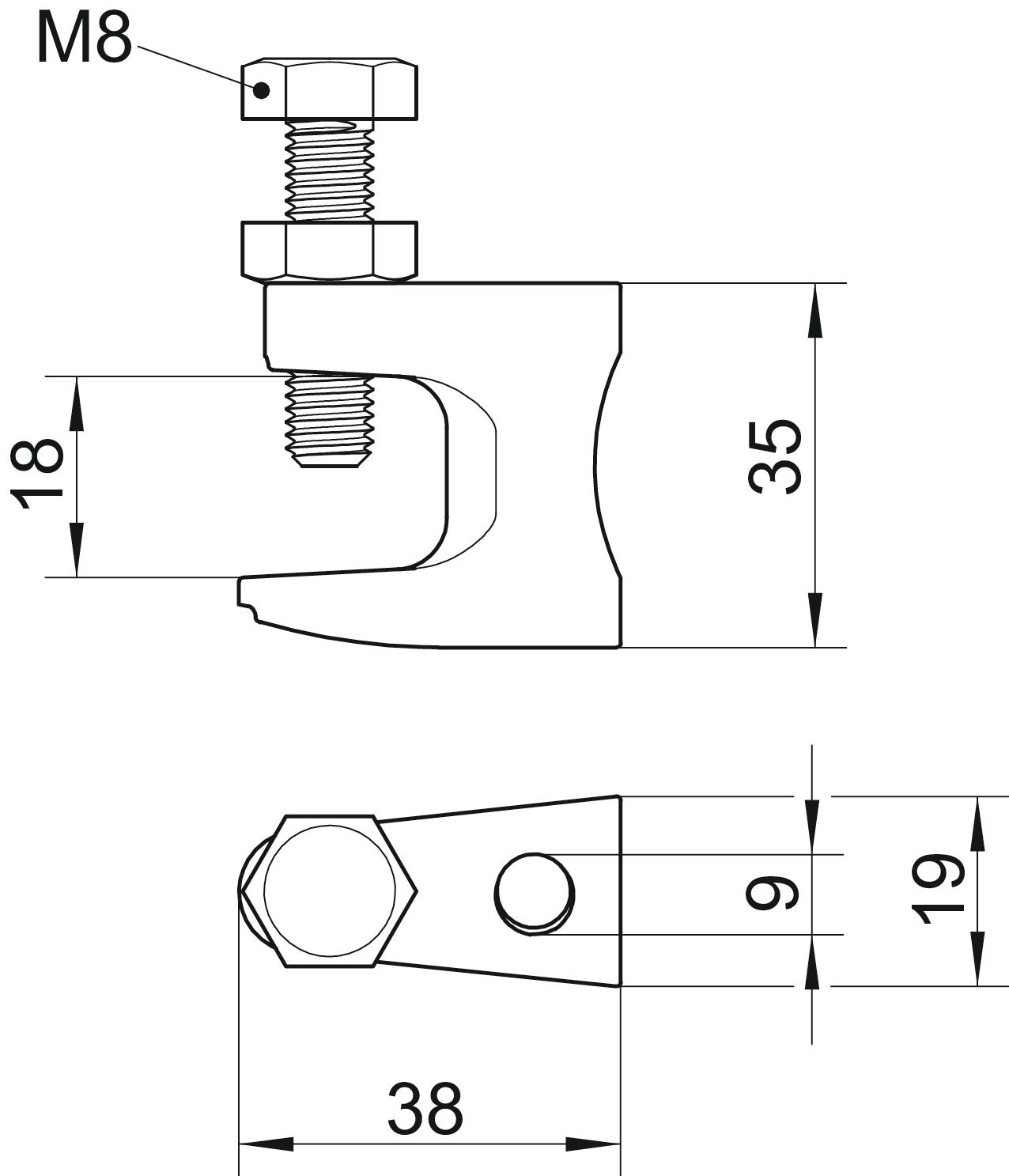

Graffa di supporto a vite, con foro passante 38 | 19 | 35 | | | | 18 | 9 | 1,2 | M8
morepic-1 morepic-2 video-1

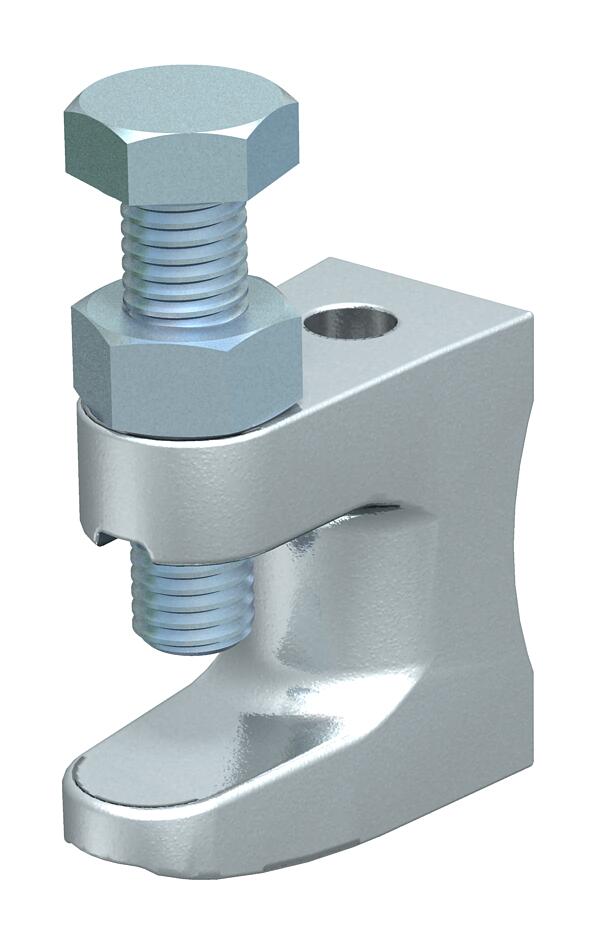

Graffa di supporto a vite, con foro passante

N. art. 1488015 | EAN 4012195150855 | ELDAS-No. 167 870 500

Descrizione del prodotto
Descrizione del prodotto
Con foro passante.

Coppia di serraggio
max.: 8 Nm
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

Misure

Altezza 35 mm
Carico di rottura 1,2 kN
Cerniera regolabile no
Con cerniera no
Dimensione B 19 mm
Dimensione D 9 mm
Dimensione F 18 mm
Dimensione G (mm) M8
Dimensione H 35 mm
Dimensione L 38 mm
Dimensionee 0-17mm
Filettatura M8
Filettatura metrica 8
Foro di fissaggio 9 mm
Larghezza 19 mm
Lughezza. 38 mm
Materiale Fuso temprato
Max Coppia di serraggio 8 Nm
Spessore flangia F max 18 mm
Tipo di fissaggio Viti
Tipo/componenti di collegamento Foro
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Spessore flangia F max Foro di fissaggio Carico di rottura Filettatura ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 167 870 500 1488015
50 pz 917,60 CHF Prezzo / 100 pz
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 167 870 501 1488023
50 pz 914,54 CHF Prezzo / 100 pz
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 167 870 502 1488031
25 pz 1.151,90 CHF Prezzo / 100 pz
