Graffa di supporto a vite, con foro passante 44 | 21 | 42 | | | | 20 | 11 | 2,5 | M10
morepic-1 morepic-2 video-1

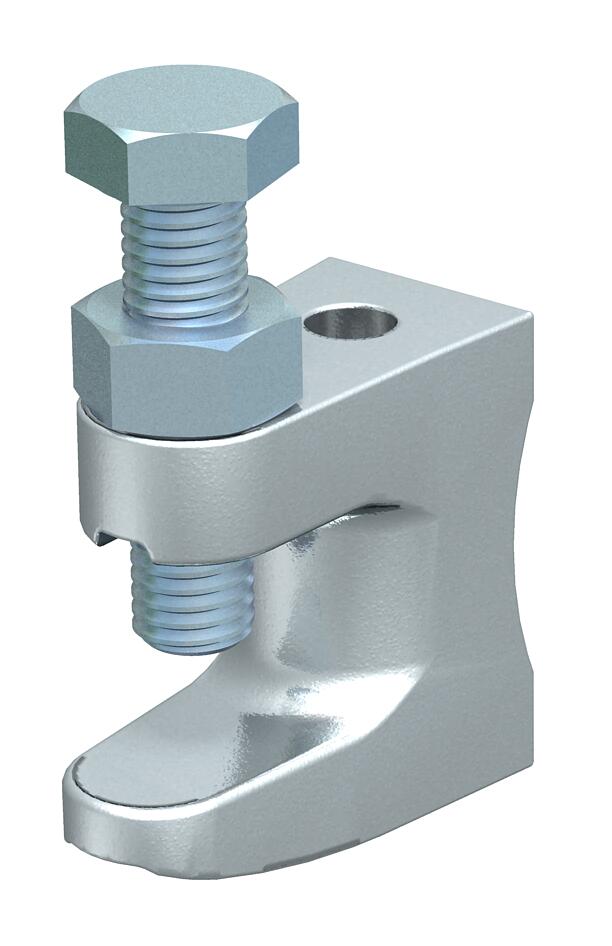

Graffa di supporto a vite, con foro passante

N. art. 1488023 | EAN 4012195150916 | ELDAS-No. 167 870 501

Descrizione del prodotto
Descrizione del prodotto
Con foro passante.

Coppia di serraggio
max.: 18 Nm
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
Dati tecnici

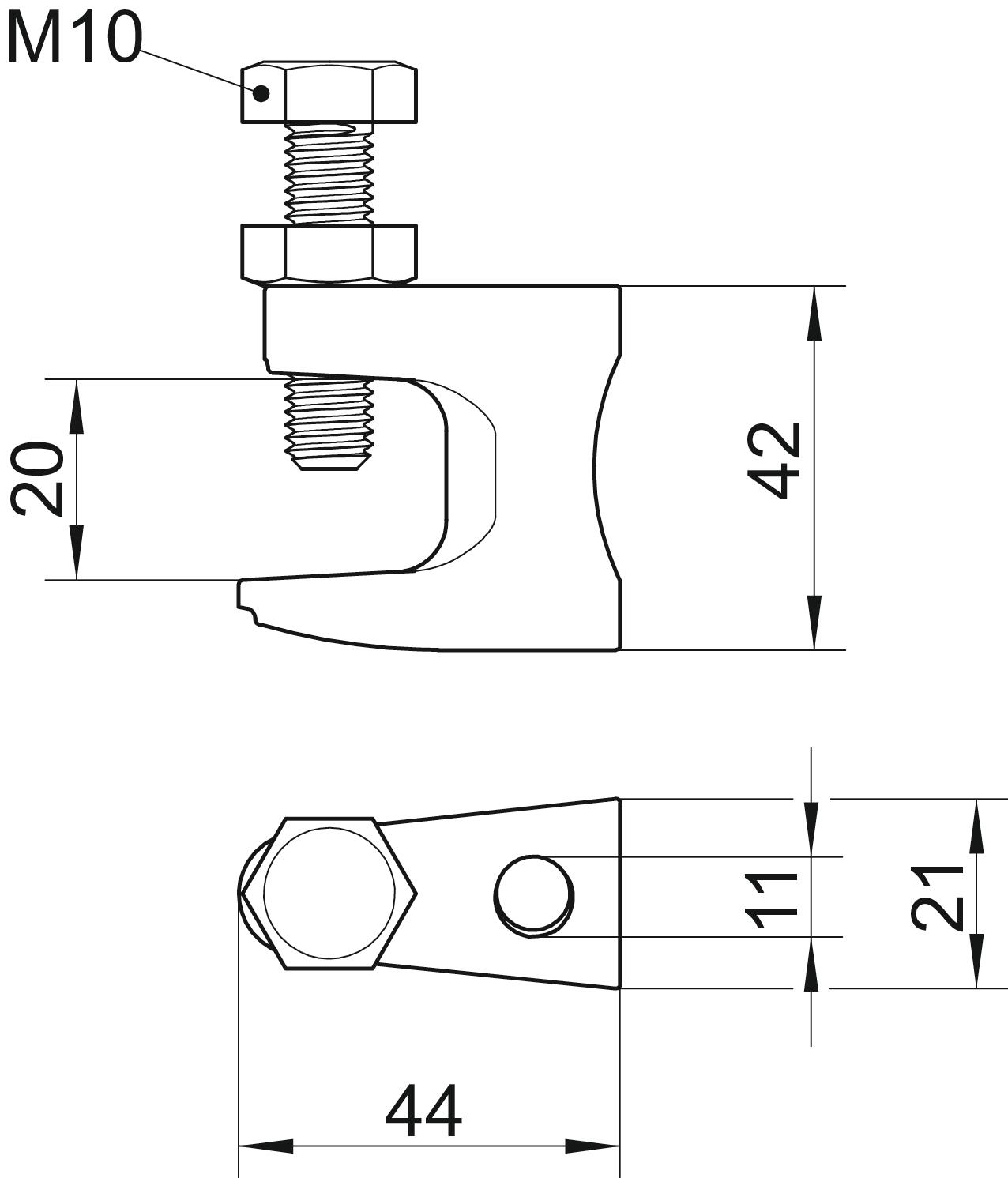

Misure

Altezza 42 mm
Carico di rottura 2,5 kN
Cerniera regolabile no
Con cerniera no
Dimensione B 21 mm
Dimensione D 11 mm
Dimensione F 20 mm
Dimensione G (mm) M10
Dimensione H 42 mm
Dimensione L 44 mm
Dimensionee 0-19mm
Filettatura M10
Filettatura metrica 10
Foro di fissaggio 11 mm
Larghezza 21 mm
Lughezza. 44 mm
Materiale Fuso temprato
Max Coppia di serraggio 18 Nm
Spessore flangia F max 20 mm
Tipo di fissaggio Viti
Tipo/componenti di collegamento Foro
Tutti i tipi

Tutti i tipi

Tipo Lughezza. Larghezza Altezza Spessore flangia F max Foro di fissaggio Carico di rottura Filettatura ELDAS-No. N. art. Quantità Conf. Prezzo di listino IVA escl.
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 167 870 500 1488015
50 pz 917,60 CHF Prezzo / 100 pz
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 167 870 501 1488023
50 pz 914,54 CHF Prezzo / 100 pz
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 167 870 502 1488031
25 pz 1.151,90 CHF Prezzo / 100 pz
