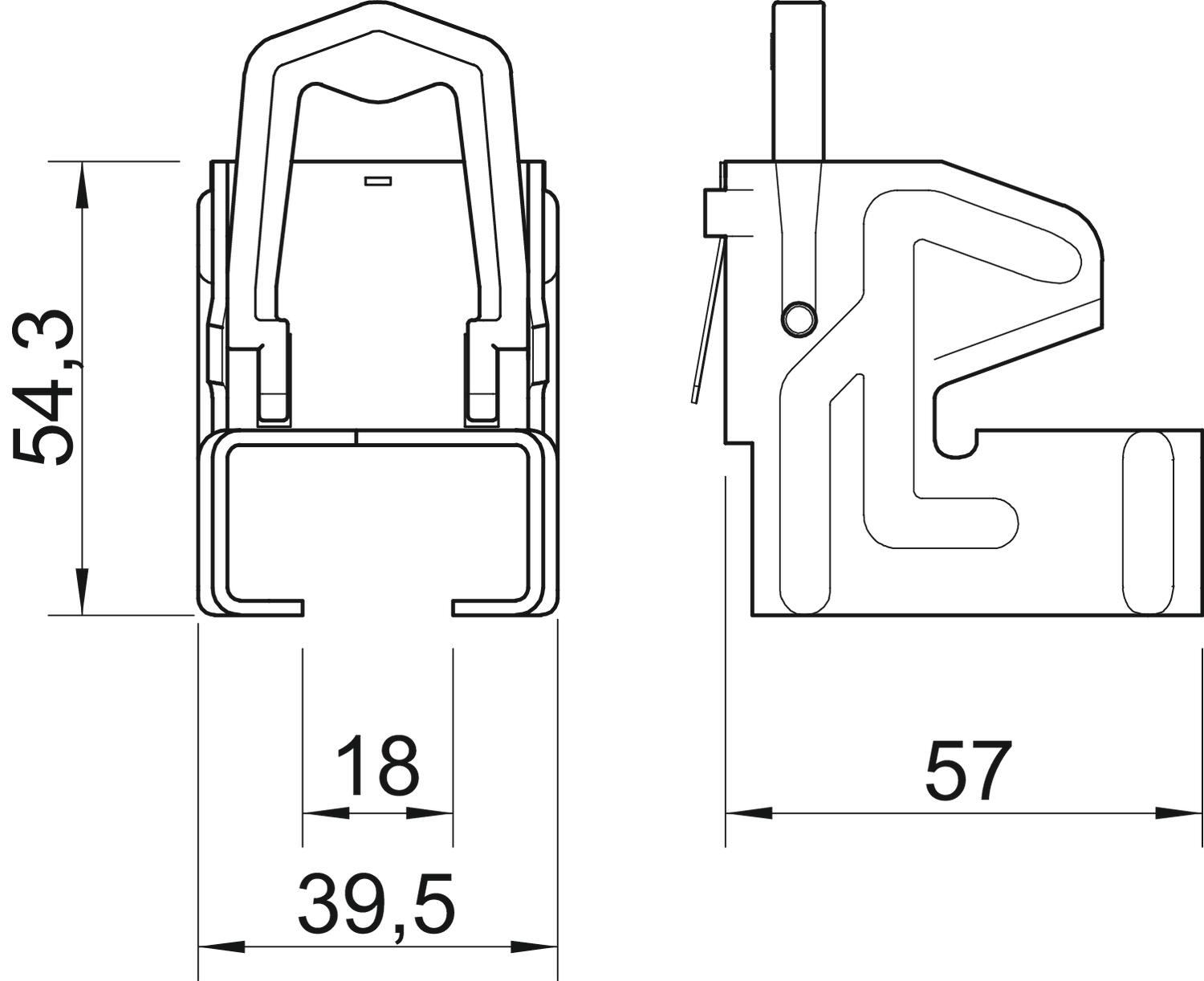

Graffa di supporto, per profilato CM3518 67 | 39,5 | 54,3 | | | 39,5 | 67 | 10 | 19

Graffa di supporto, per profilato CM3518

N. art. 1408046 | EAN 4012195126850 | ELDAS-No. 127 190 219

N. art. / Tipo

Lughezza.

Larghezza	39,5 mm

Altezza	54,3 mm

Dimensione B	39,5 mm

Dimensione L

Spessore flangia F min.

Spessore flangia F max

Descrizione del prodotto

Descrizione del prodotto

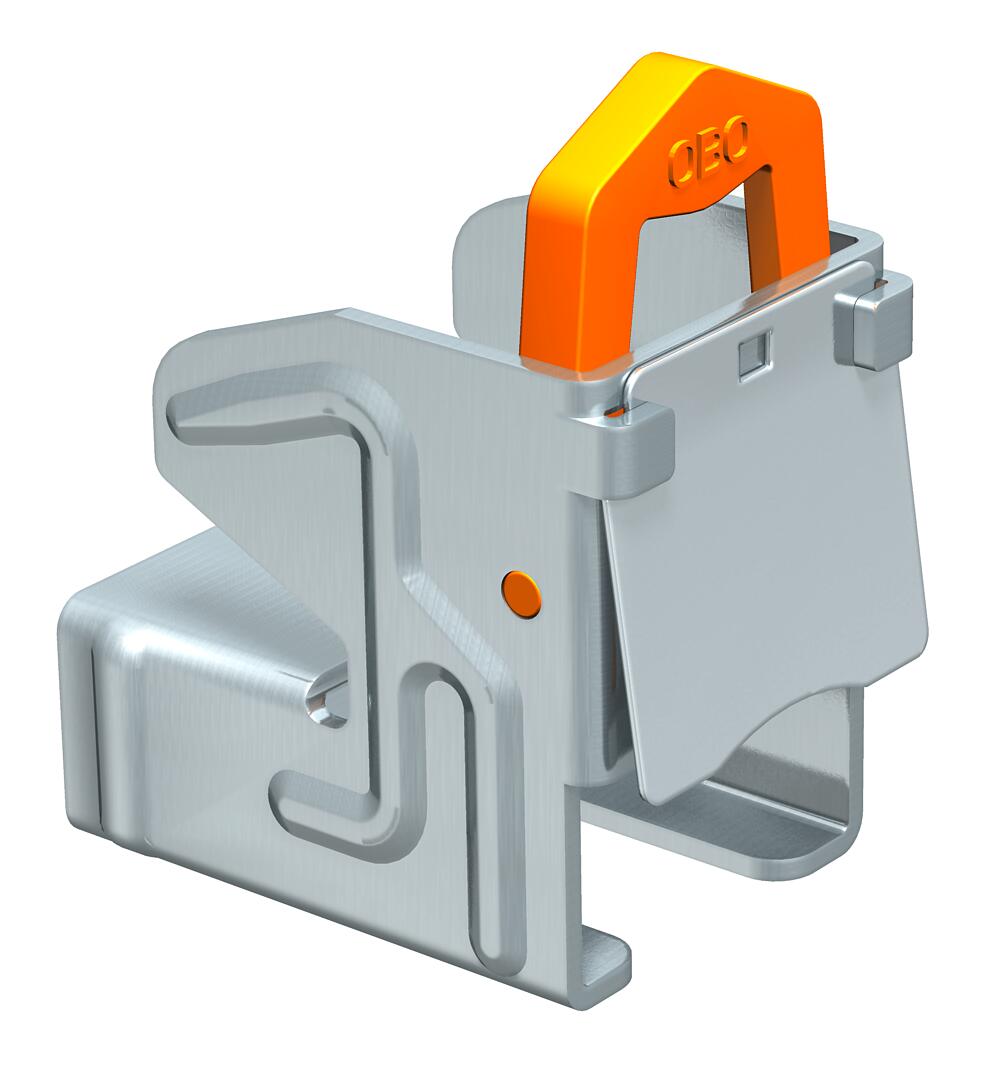

Graffa supporto con rivestimento antiruggine senza viti, con molla di ritenzione adatta per profilati tipo CML3518 e CMS 3518. Per il fissaggio rapido ai profilati d'acciaio in caso di montaggio di fasci di cavi, porta lampade, staffe reggicavo ecc. Il sistema completo è composto da 2 graffe di supporto e un profilato a C con lunghezza a scelta e da 2 calotte di protezione.

Dati tecnici

Misure

Altezza	54,3 mm
Cerniera regolabile	no
Con cerniera	no
Dimensione B	39,5 mm
Dimensione H	54,3 mm
Dimensione L	67 mm
Dimensionee	10-19mm
Impronta CO₂ (GWP) dalla culla al cancello	0,379 kg CO₂e / 1 Pezzo

Larghezza	39,5 mm
Lughezza.	67 mm
Materiale	Acciaio
Spessore flangia F max	19 mm
Spessore flangia F min.	10 mm
Superficie	Lamella di zinco
Tipo di fissaggio	Morsetti
Tipo/componenti di collegamento	altro

Tutti i tipi

Tutti i tipi

Tipo	Lughezza.	Larghezza	Altezza	Dimensione B	Dimensione L	Spessore flangia F min.	Spessore flangia F max	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
328 1	57 mm	39,5 mm	54,3 mm	39,5 mm	57 mm	5 mm	11 mm	127 190 209	1408011	pz	50 pz	1.030,30 CHF Prezzo / 100 pz
328 2	67 mm	39,5 mm	54,3 mm	39,5 mm	67 mm	10 mm	19 mm	127 190 219	1408046	pz	50 pz	1.116,54 CHF Prezzo / 100 pz
