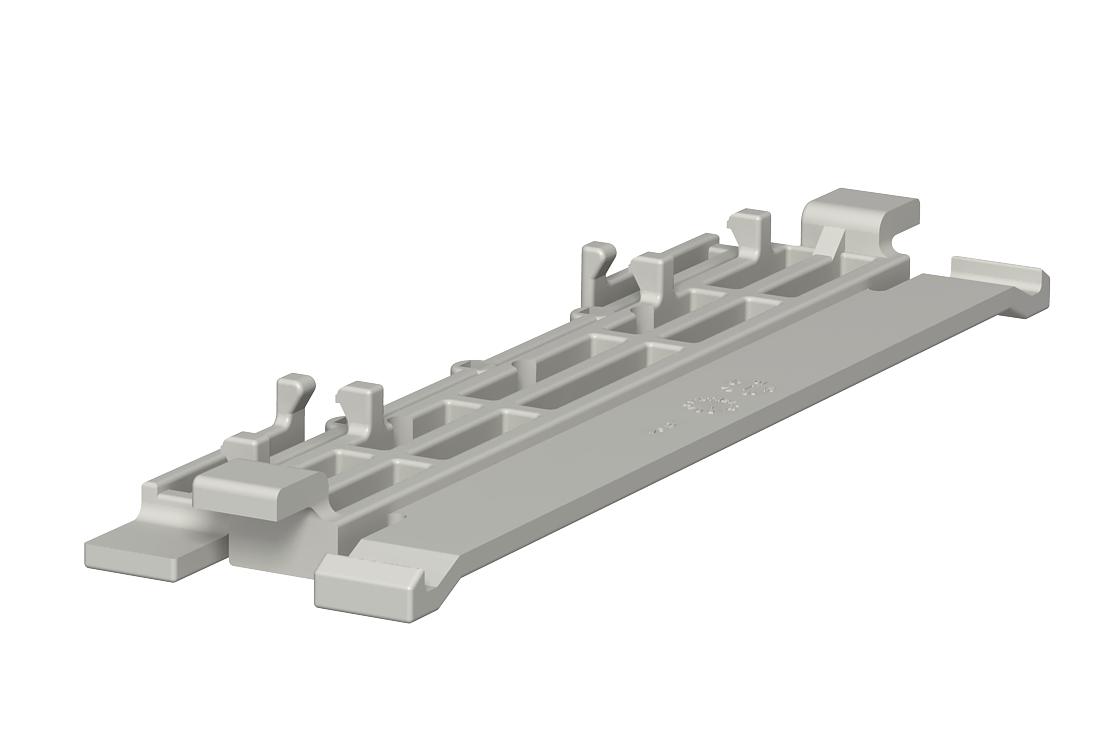

Graffa elemento superiore per canali WDK, larghezza canale 150 mm
N. art. 6023533 | EAN 4012196637874
- Descrizione del prodotto
-
Descrizione del prodottoGraffa per l'elemento superiore per una posa accurata e semplice delle linee nel canale WDK.
Agganciare la graffa coperchio da un lato e piegarla verso l'esterno. In questo modo si forma un'apertura di 30°, grazie alla quale i cavi possono essere posati facilmente.
Con canali di larghezza da 110 mm, è possibile inoltre utilizzare la graffa per parte superiore come supporto di montaggio.
-
- Dati tecnici
-
Dati tecnici
autoestinguente sì Colore grigio chiaro; RAL 7035 Con equipotenzializzazione no Dimensione a 136,2 mm Dimensione b 36 mm Dimensionee 150mm Grado di protezione IP30 Grado di protezione IK-Code IK04 Larghezza 136,2 mm Larghezza della parte superiore 150 mm Lughezza. 36 mm Mantenimento funzionale no Materiale Polivinilcloruro Priva di alogeni no Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Tipo di fissaggio agganciabile - Tutti i tipi
- Download
-
Scheda tecnica 2370 150 / 6023533 , 0.19MB , pdfDichiarazione di conformità UE 2370 150 / 6023533 , 0.17MB , pdfDichiarazione di conformità UK 2370 150 / 6023533 , 0.14MB , pdfIstruzioni di montaggio Leitungsführungskanal WDK , 6.19MB , pdfIstruzioni di montaggio Istruzioni di montaggio Guida al montaggio WDK , 0.07MB , pdf
