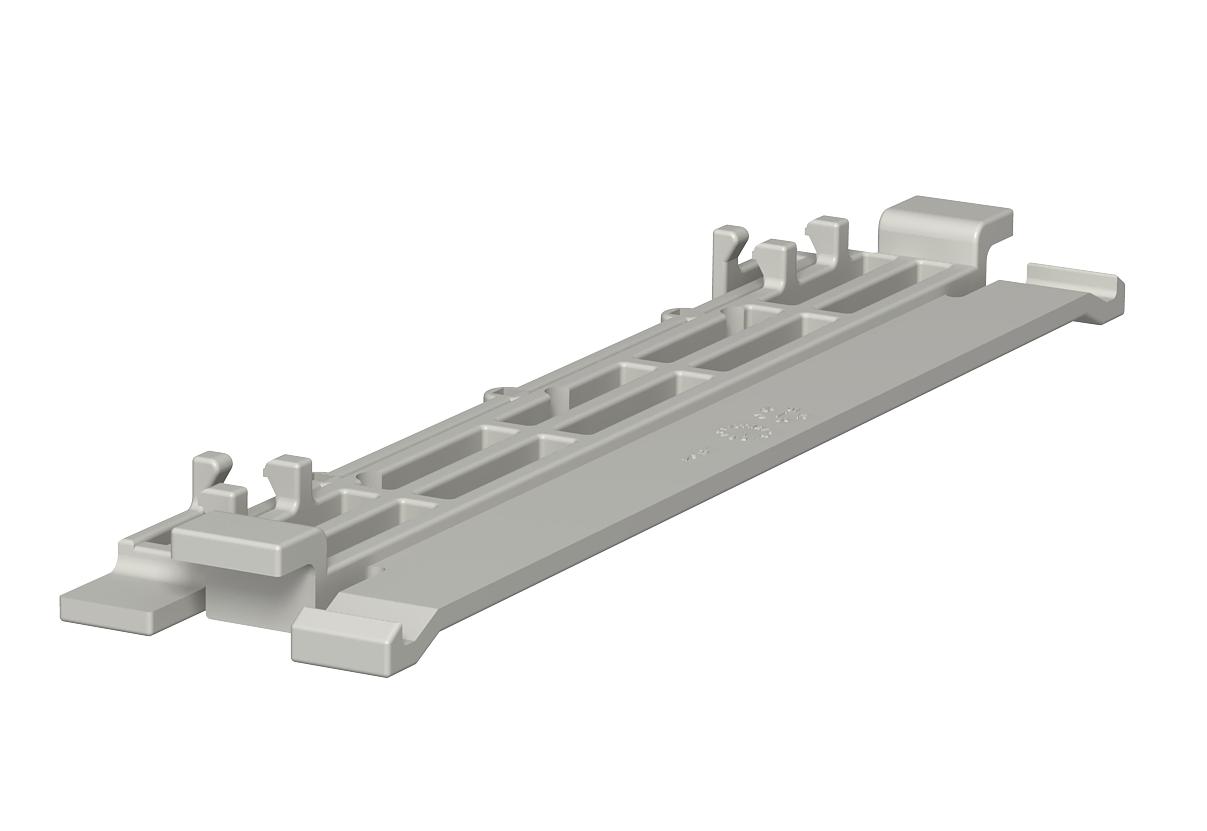

Graffa elemento superiore per canali WDK, larghezza canale 170 mm
N. art. 6023541 | EAN 4012196026296 | ELDAS-No. 127 390 439
- Descrizione del prodotto
-
Descrizione del prodotto
Graffa per l'elemento superiore per una posa accurata e semplice delle linee nel canale WDK.
Agganciare la graffa coperchio da un lato e piegarla verso l'esterno. In questo modo si forma un'apertura di 30°, grazie alla quale i cavi possono essere posati facilmente.
Con canali di larghezza da 110 mm, è possibile inoltre utilizzare la graffa per parte superiore come supporto di montaggio.
-
- Dati tecnici
-
Dati tecnici
autoestinguente sì Colore grigio chiaro; RAL 7035 Con equipotenzializzazione no Dimensionee 170mm Grado di protezione IP30 Grado di protezione IK-Code IK04 Larghezza della parte superiore 170 mm Mantenimento funzionale no Materiale Polivinilcloruro Priva di alogeni no Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Tipo di fissaggio agganciabile Misure
Dimensione a 156,7 mm Dimensione b 36 mm Larghezza 156,7 mm Lughezza. 36 mm - Tutti i tipi
- Download
-
Scheda tecnica 2370 170 / 6023541 , 0.23MB , pdfDichiarazione di conformità 2370 170 / 6023541 , 0.17MB , pdfDichiarazione di conformità UK 2370 170 / 6023541 , 0.14MB , pdfREACH Dichiarazione di conformità 2370 170 / 6023541 , 0.12MB , pdfRoHS Dichiarazione di conformità 2370 170 / 6023541 , 0.12MB , pdfIstruzioni di montaggio Leitungsführungskanal WDK , 6.19MB , pdfIstruzioni di montaggio Istruzioni di montaggio Guida al montaggio WDK , 0.07MB , pdf
