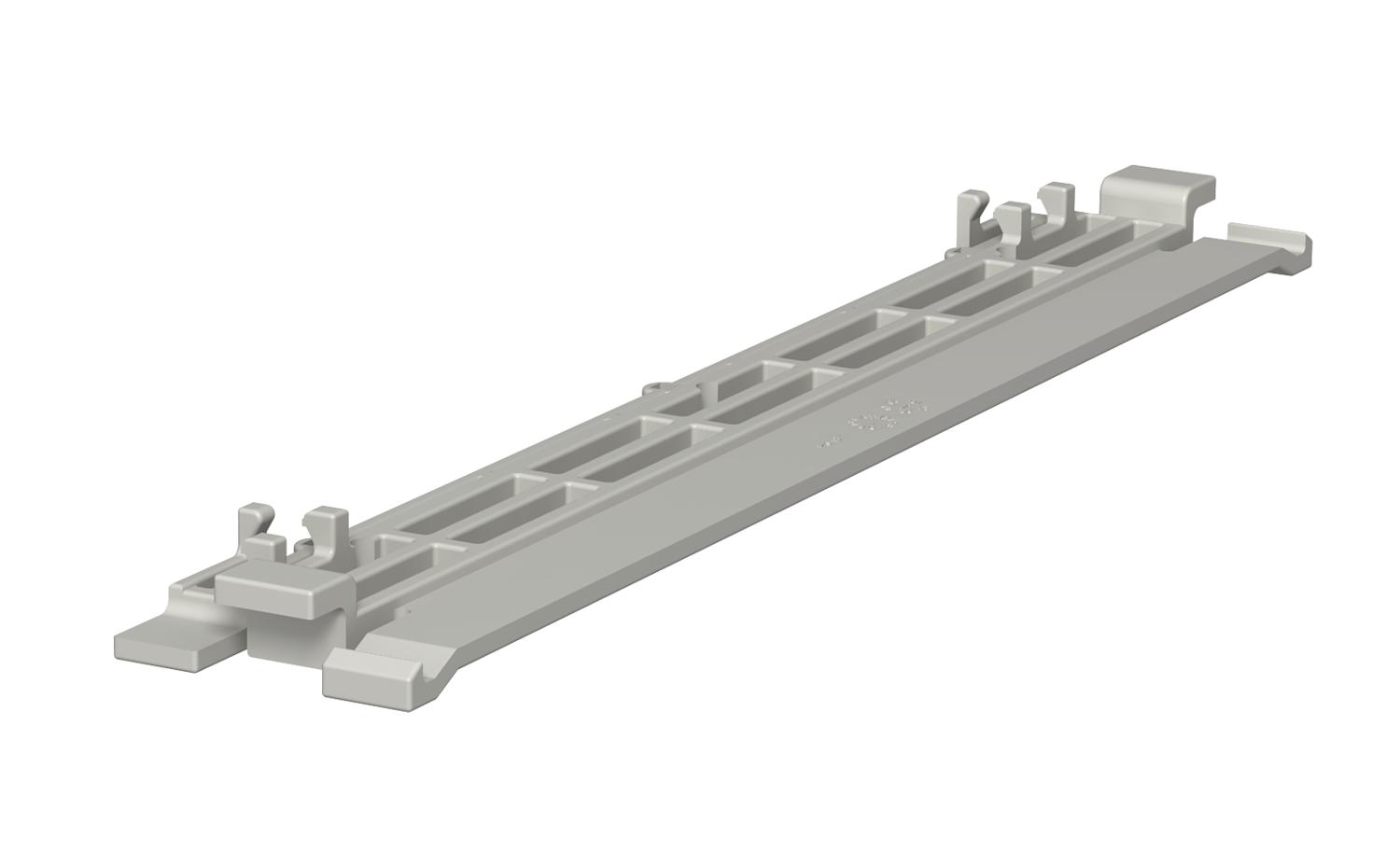

Graffa elemento superiore per canali WDK, larghezza canale 230 mm
N. art. 6023584 | EAN 4012196639250
- Descrizione del prodotto
-
Descrizione del prodotto
Graffa per l'elemento superiore per una posa accurata e semplice delle linee nel canale WDK.
Agganciare la graffa coperchio da un lato e piegarla verso l'esterno. In questo modo si forma un'apertura di 30°, grazie alla quale i cavi possono essere posati facilmente.
Con canali di larghezza da 110 mm, è possibile inoltre utilizzare la graffa per parte superiore come supporto di montaggio.
-
- Dati tecnici
-
Dati tecnici
autoestinguente sì Colore grigio chiaro; RAL 7035 Con equipotenzializzazione no Dimensionee 230mm Grado di protezione IP30 Grado di protezione IK-Code IK04 Larghezza della parte superiore 230 mm Mantenimento funzionale no Materiale Polivinilcloruro Priva di alogeni no Range di temperatura di esercizio max 60 °C Range di temperatura di esercizio min. -5 °C Tipo di fissaggio agganciabile Misure

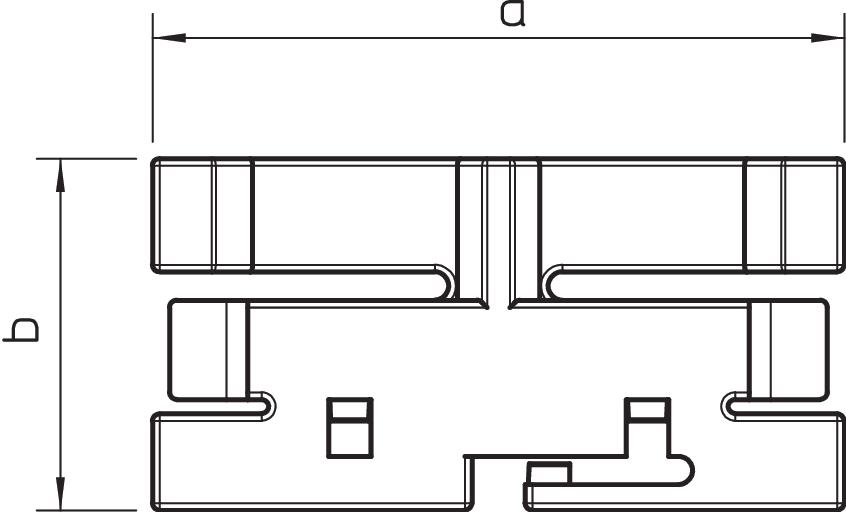

Dimensione a 216,2 mm Dimensione b 36 mm Larghezza 216,2 mm Lughezza. 36 mm - Tutti i tipi
