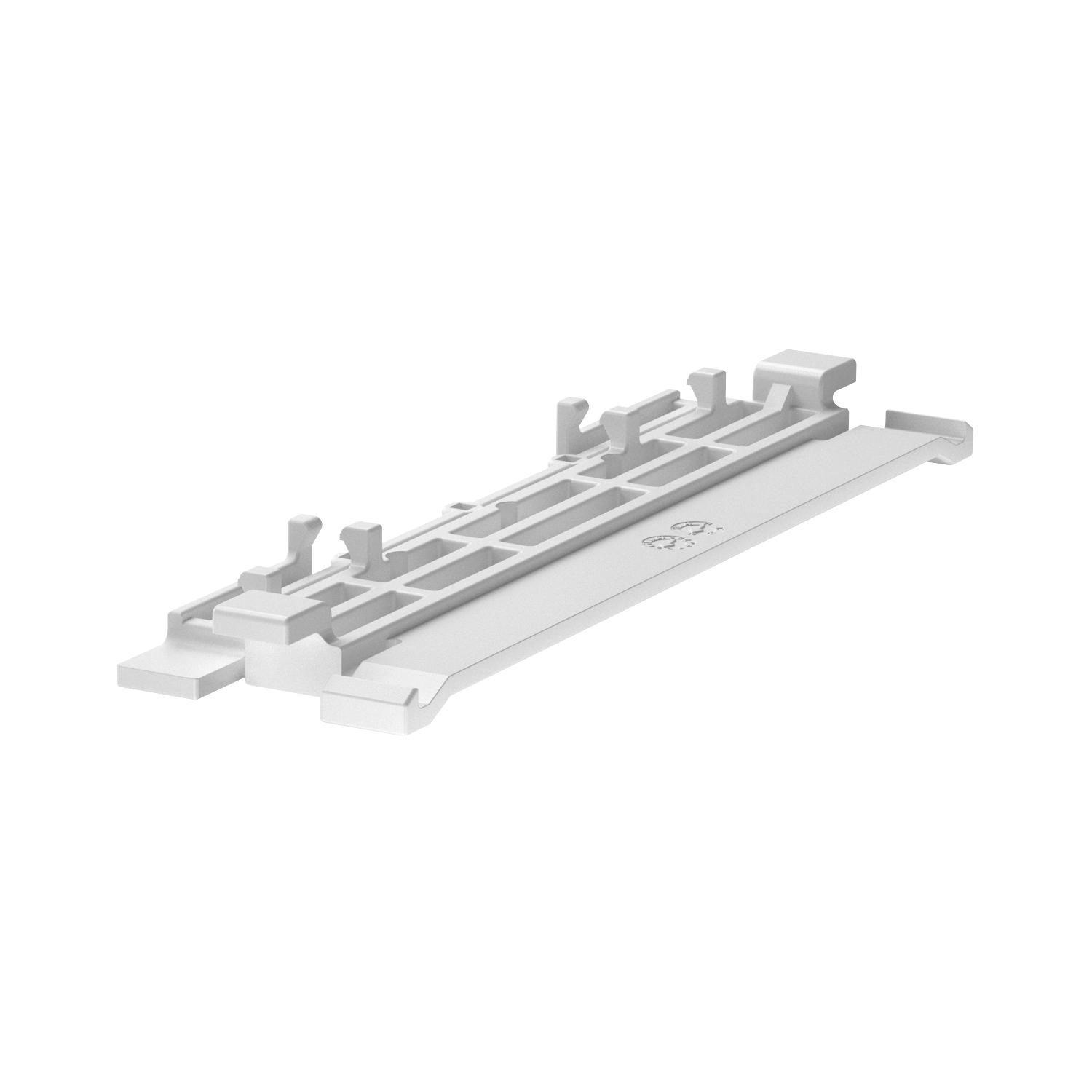

Graffa elemento superiore per canali WDKH, larghezza canale 150 mm
N. art. 6176131 | EAN 4012195817918
- Descrizione del prodotto
-
Descrizione del prodottoGraffa elemento superiore per una posa semplice e ottimale dei cavi nel canale WDKH.
Agganciare la graffa coperchio da un lato e piegarla verso l'esterno. In questo modo si forma un'apertura di 30°, grazie alla quale i cavi possono essere posati facilmente.
-
- Dati tecnici
-
Misure

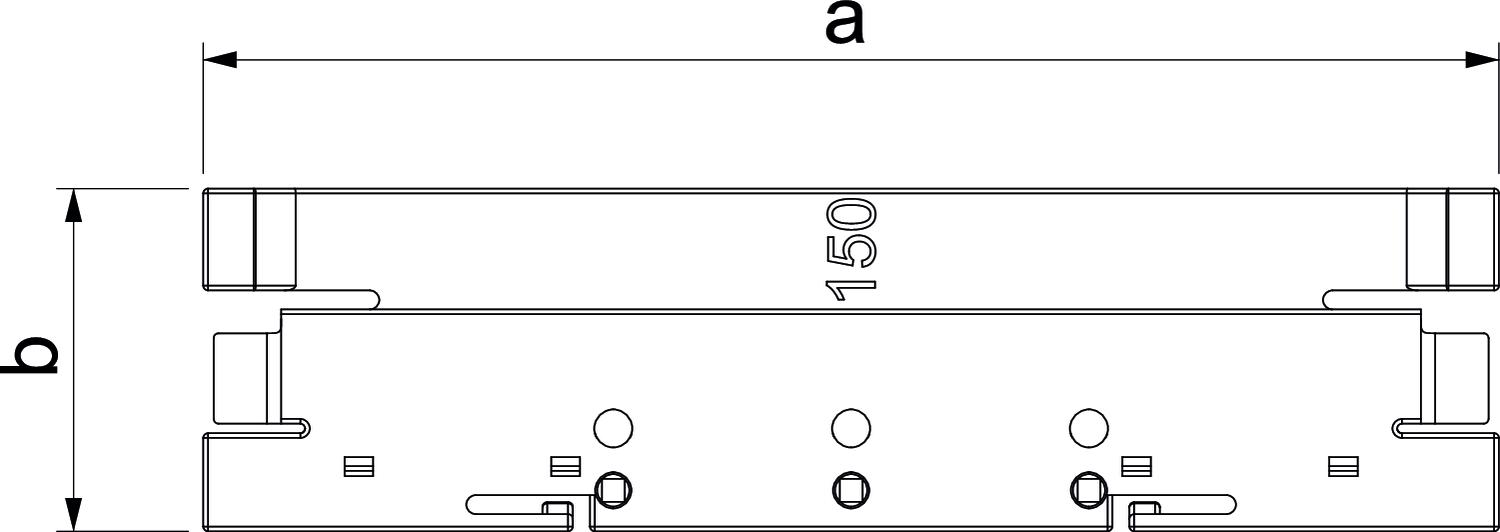

Altezza 10,5 mm autoestinguente sì Colore bianco; RAL 9010 Con equipotenzializzazione no Dimensione a 136,2 mm Dimensione b 36 mm Dimensionee 116x29 Grado di protezione IP30 Grado di protezione IK-Code IK07 Larghezza 136,2 mm Larghezza della parte superiore 150 mm Lughezza. 36 mm Mantenimento funzionale no Materiale Policarbonato/acrilnitrile butadiene stirolo Priva di alogeni sì Range di temperatura di esercizio max 90 °C Range di temperatura di esercizio min. -5 °C Tipo di fissaggio agganciabile - Tutti i tipi
- Download
-
Scheda tecnica OTK H150 / 6176131 , 0.21MB , pdfDichiarazione di conformità UE OTK H150 / 6176131 , 0.17MB , pdfDichiarazione di conformità UK OTK H150 / 6176131 , 0.14MB , pdfIstruzioni di montaggio Leitungsführungskanal WDK , 6.19MB , pdfIstruzioni di montaggio Istruzioni di montaggio Guida al montaggio WDK , 0.07MB , pdf
