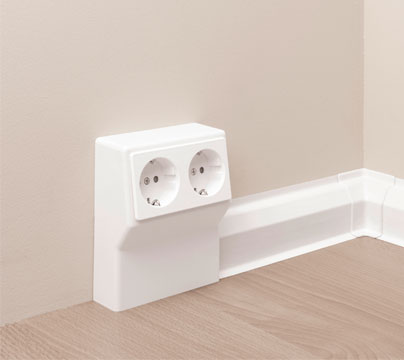

Canale a battiscopa SL
Canali per spazi abitativi dal valore aggiunto per un'installazione elettrica flessibile
I canali a battiscopa SL consentono un'installazione elettrica rapida e semplice. Durante il montaggio, la loro struttura modulare orientata all'uso pratico consente di risparmiare molto tempo e semplifica enormemente la posa delle linee.
I componenti del sistema sono armonizzati fra loro e assicurano così un'alimentazione elettrica variabile e personalizzata. Disponibile in tre diverse misure, il canale a battiscopa si adatta a ogni ambiente.
Insomma: basta con i grovigli di cavi. I porta apparecchi, infatti, possono essere installati in un qualsiasi punto del canale.
Sia le prese che gli attacchi per i dispositivi multimediali e per la trasmissione dei dati possono essere collocati esattamente dove servono. Risulta particolarmente pratica l'installazione con il porta apparecchi che può essere dotato della serie Modul 45 di OBO.
I vantaggi dei canali a battiscopa SL in sintesi:
- I canali a battiscopa SL sono adatti per tutte le applicazioni in abitazioni mono- e plurifamiliari, in edifici sia di nuova costruzione sia ristrutturati
- Porta apparecchi con serie Modul 45 di OBO per un'installazione particolarmente semplice
- Gli accessori adatti per il rispetto delle classi di sicurezza completano il portafoglio dei canali a battiscopa
- La gamma di prodotti comprende le misure 20x50 mm, 20x70 mm e 20x110 mm.
- Soluzioni di collegamento per tutti i dispositivi standard tramite anelli e staffe di supporto
- I profili standard hanno una lunghezza di 2 metri
- Varianti cromatiche: per tutte le larghezze del canale sono disponibili versioni in RAL 9010
Canale a battiscopa in molteplici varianti
Il canale a battiscopa è disponibile in tre diverse misure, per cui si adatta perfettamente a ogni ambiente e alle sue caratteristiche.
- Il semplice canale a battiscopa SL rappresenta la soluzione ideale per l'installazione ad altezza pavimento.
- Il canale a battiscopa SL-T può essere integrato nella moquette, adattandosi perfettamente al rivestimento del pavimento e inserendosi con discrezione nell'ambiente.
- Il canale a battiscopa SL-L è l'ideale per l'applicazione su pareti non del tutto piane. I labbri di tenuta larghi 6 mm compensano al meglio le irregolarità del pavimento o delle pareti. In questo modo è possibile un isolamento perfetto.

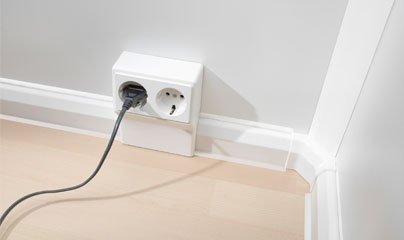

Nei dettagli: SL-L con labbri di tenuta perfetti per edifici d'epoca
Grazie ai labbri di tenuta e alle estremità dei labbri che si assottigliano, il canale a battiscopa SL-L offre in più anche i seguenti vantaggi:
- Alimentazione funzionale attraverso canale triangolare verticale
- Possibilità di compensare la profondità fino a 5 mm
- Impedisce la penetrazione di sporcizia all'interno del canale a battiscopa
- Materiale aderente, adattamento ottimale
- Angolare appiattito
Classificazione secondo la norma DIN EN 50085-2-1
La norma europea DIN EN 50085-2-1 stabilisce i requisiti e i controlli per i sistemi di canali e condotti per installazioni elettriche necessari per l'alloggiamento e la separazione di linee, conduttori e cavi isolati.
Conformemente a tale norma, i sistemi di canali a battiscopa SL, SL-L e SL-T sono allestiti con separatori integrati. Ciò consente l'installazione in un canale di cavi e linee con diversi livelli di tensione. Nonostante le molteplici funzioni e soluzioni al loro interno, i canali a battiscopa, con una larghezza di 50, 70 e 110 mm e un'altezza di 20 mm, quasi non si distinguono da un normale battiscopa. Sono ideali per l'integrazione senza soluzione di continuità nell'ambiente.

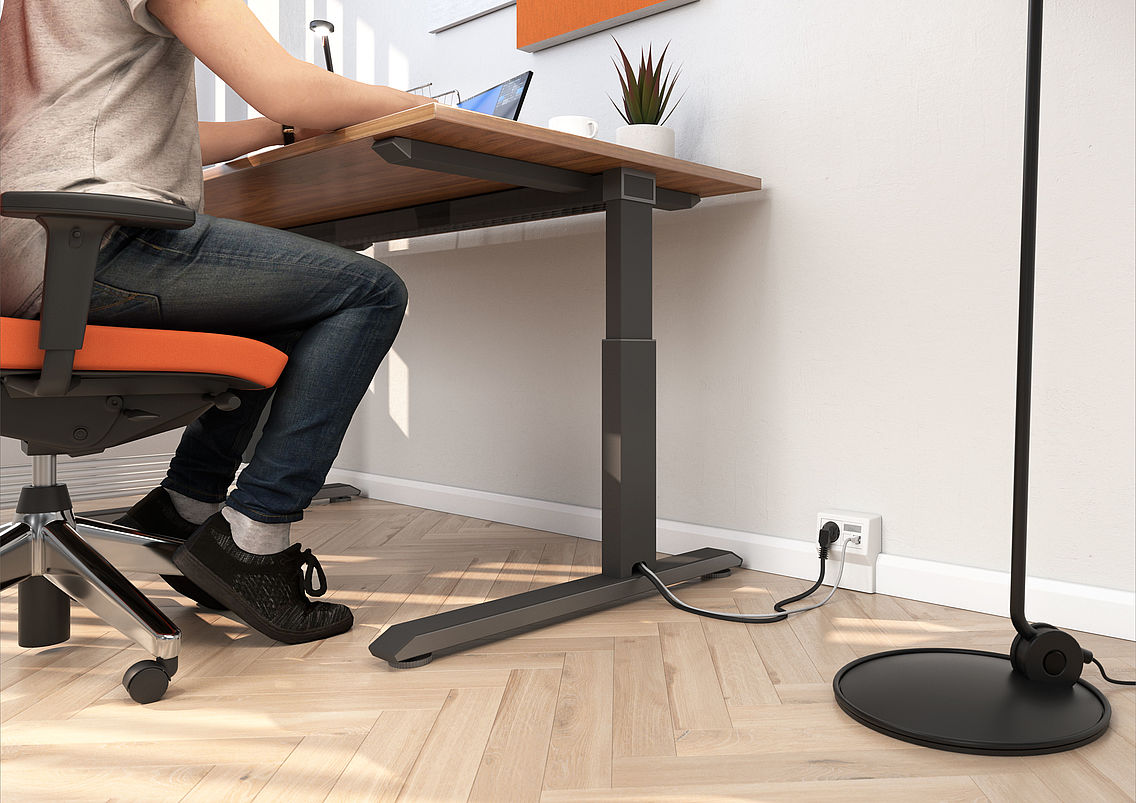

Canali a battiscopa SL e Modul 45: la combinazione perfetta per la massima flessibilità
I porta apparecchi possono essere installati in un qualsiasi punto dei canali a battiscopa SL. In questo modo, i grovigli di cavi saranno solo un lontano ricordo. Il montaggio è semplicissimo: il porta apparecchi viene inserito sul battiscopa e avvitato facilmente alla parete. Il porta apparecchi per l'alloggiamento della serie Modul 45 di OBO può essere dotato a piacere di tecnologie per la trasmissione di corrente, di dati o per multimedia. I dispositivi Modul 45 di OBO offrono la soluzione ideale per ogni tipo di applicazione. Essi, infatti, consentono livelli massimi di flessibilità e sicurezza.
Grazie ai componenti di sistema reciprocamente armonizzati è possibile anche installare apparecchi standard in modo rapido e veloce. Di tali componenti fanno parte:
- porta apparecchi da avvitare alla parete;
- sportello frontale da agganciare
- piastre laterali ad altezza battiscopa
- copertura supplementare per collegamenti DIN
Il nostro video mostra quanto è facile montare il canale a battiscopa SL.
Ulteriori informazioni
Per ulteriori istruzioni passo-passo, ad esempio per il montaggio del porta apparecchi SL con presa doppia, si veda il nostro opuscolo sul canale a battiscopa SL.
