Kit pressacavi con controdado | | M16 x 1,5 | no | arancio pastello; RAL 2003

Kit pressacavi con controdado

N. art. 7205657 | EAN 4012196632800

N. art. / Tipo

Filettatura

Guarnizione multiforo	no

Colore	arancio pastello; RAL 2003

Descrizione del prodotto

Descrizione del prodotto

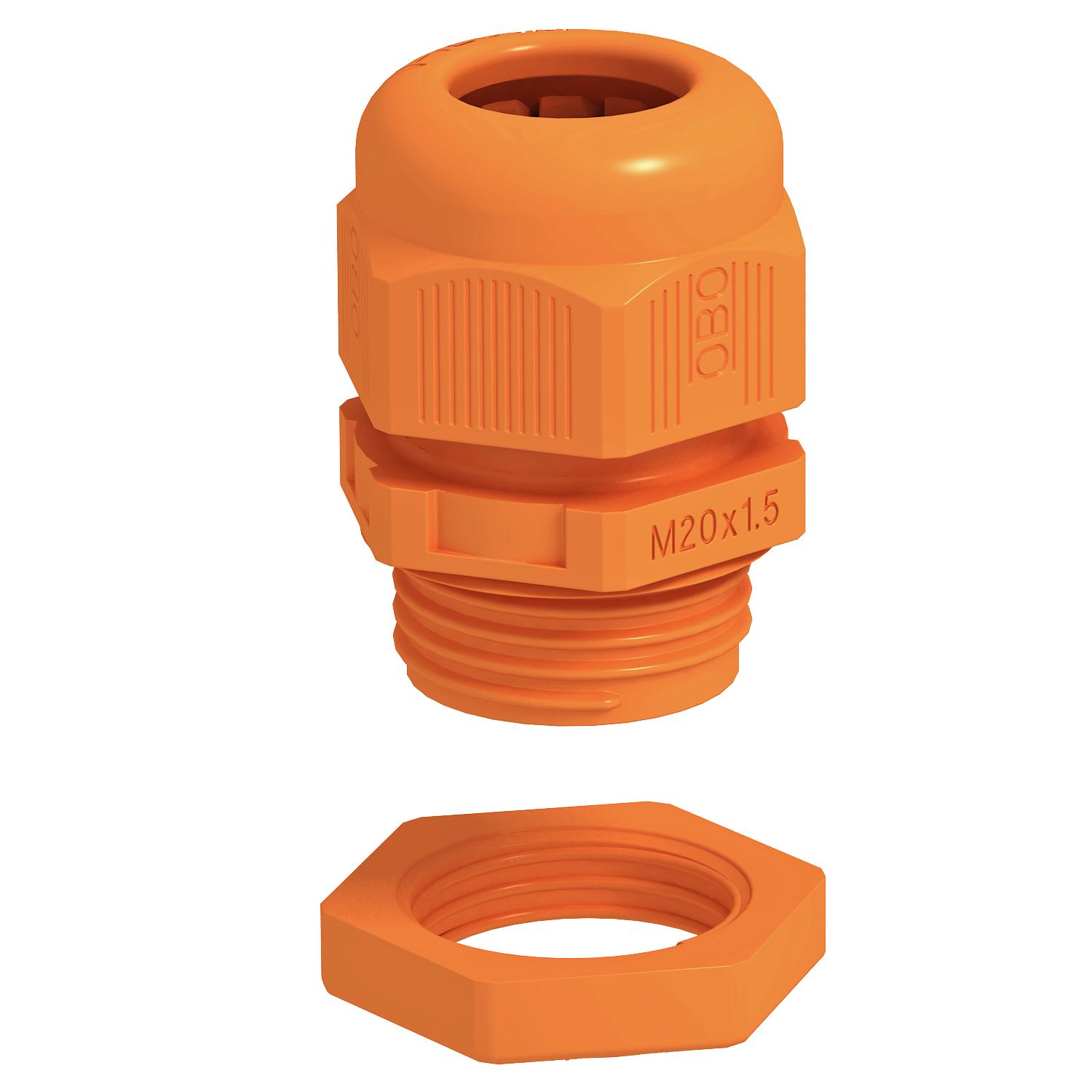

Pressacavo robusto con tipologia costruttiva a dado cieco e filettatura di raccordo metrica secondo IEC 423, incluso controdado premontato.

Per esigenze di tenuta elevate. Scarico di trazione e protezione antitorsione. Anello di tenuta in policloroprene / gomma acrilonitrile-butadiene. Alette di tenuta pressofuse posizionate sull'adattatore, non è necessario alcun anello di guarnizione.

Testato VDE secondo DIN EN 50262, grado di protezione IP 68 a 5 bar 1 h.

Per il mantenimento funzionale secondo DIN 4102 parte 12 in combinazione con le scatole di derivazione cavi chiuse della Serie T FireBox.

Colore: arancione pastello.

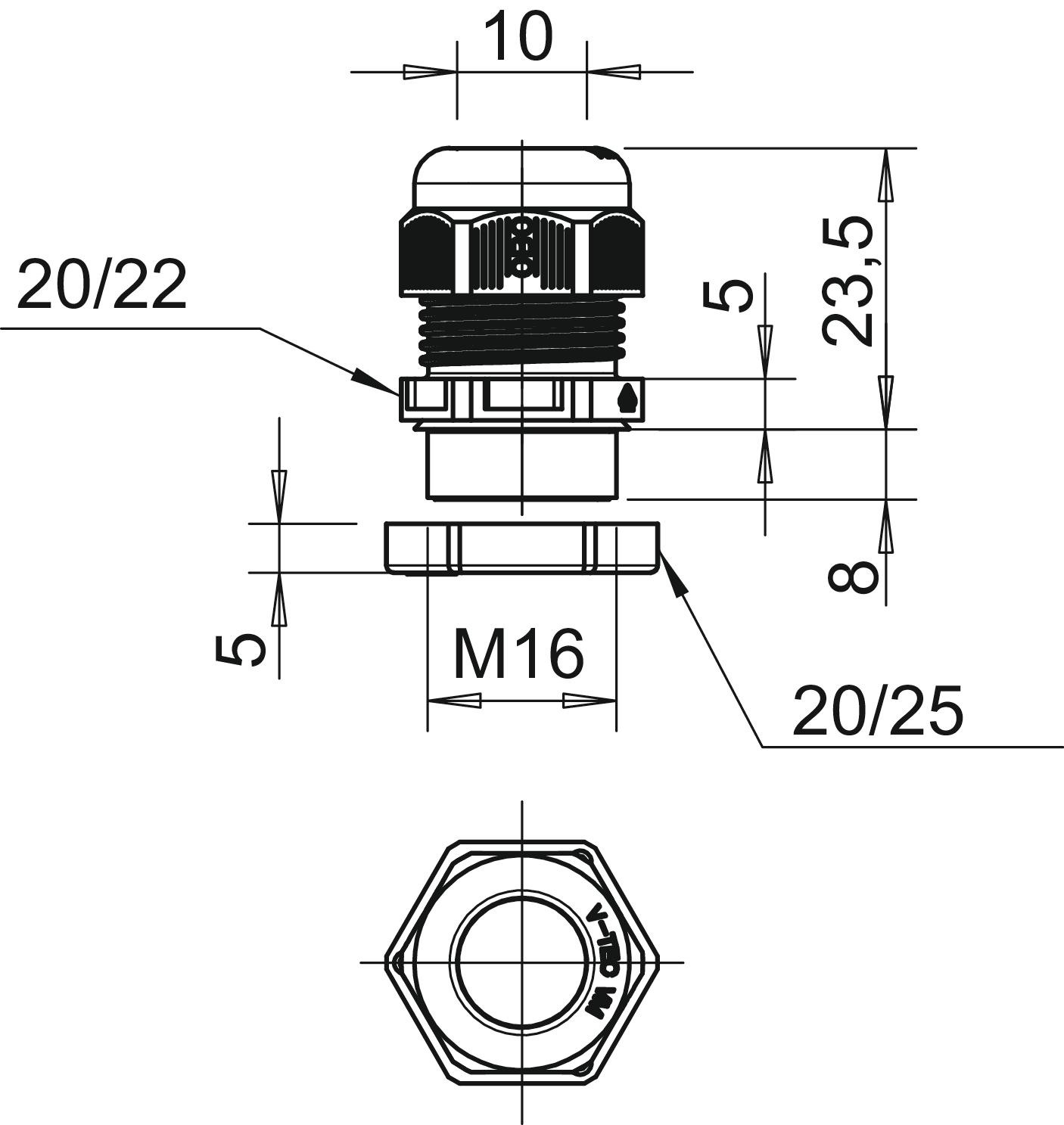

Dati tecnici

Dati tecnici

Apertura di chiave	20
Apertura di chiave 1	20 mm
Apertura di chiave 2	22 mm
Area di tenuta D max	10 mm
Area di tenuta D min.	4,5 mm
Collegamento a vite divisibile	no
Colore	arancio pastello; RAL 2003
Con controdado	sì
Dimensione E1 (mm)	22 mm
Dimensione E2	25 mm
Dimensione G	M16 x 1,5 mm
Dimensione L max.	23,5 mm
Dimensione L min.	21,5 mm
Dimensione L1	8 mm
Dimensione L2	5 mm
Dimensione L3	5 mm
Dimensionee	M16
Filettatura	M16 x 1,5

Grado di protezione	IP68
Guarnizione multiforo	no
Lunghezza filettatura	9 mm
Materiale	Poliammide
Passo filettatura	1,5 mm
Per zona esplosiva	NULL
per zone con gas esplosivi	senza
per zone con polveri esplosive	NULL
Possibilità di scarico di trazione	sì
Pressacavo per cavo piatto	no
Priva di alogeni	sì
Protezione antiriflesso	no
Range di temperatura di esercizio max	65 °C
Range di temperatura di esercizio min.	-20 °C
Resistente agli urti	no
Rinforzato con fibre di vetro	no
tagliafiamma	secondo VDE 0471/DIN 695 parte 2-1, temperatura di prova 650 °C
Tipo filettatura	metrica

Tutti i tipi

Tutti i tipi

Tipo	Filettatura	Guarnizione multiforo	Colore	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
V-TEC VM16+ OR	M16 x 1,5	no	arancio pastello; RAL 2003	-----	7205657	pz	10 pz	471,98 CHF Prezzo / 100 pz
V-TEC VM20+ OR	M20 x 1,5	no	arancio pastello; RAL 2003	121 702 469	7205660	pz	10 pz	579,37 CHF Prezzo / 100 pz
V-TEC VM25+ OR	M25 x 1,5	no	arancio pastello; RAL 2003	121 702 569	7205663	pz	10 pz	643,20 CHF Prezzo / 100 pz
V-TEC VM32+ OR	M32 x 1,5	no	arancio pastello; RAL 2003	121 702 669	7205666	pz	10 pz	833,03 CHF Prezzo / 100 pz
V-TEC VM40+ OR	M40 x 1,5	no	arancio pastello; RAL 2003	121 702 769	7205669	pz	10 pz	1.569,33 CHF Prezzo / 100 pz
