Kombinēts novadītājs, 3 polu + NPE 3+N/PE | 255 | IP20

Kombinēts novadītājs, 3 polu + NPE

N. art. 5096879 | EAN 4012195077091 | ELDAS-No. 808 423 039

N. art. / Tipo	5096879 / MCD 50-B 3+1

Versione dei poli	3+N/PE

Tensione massima continua AC	255 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

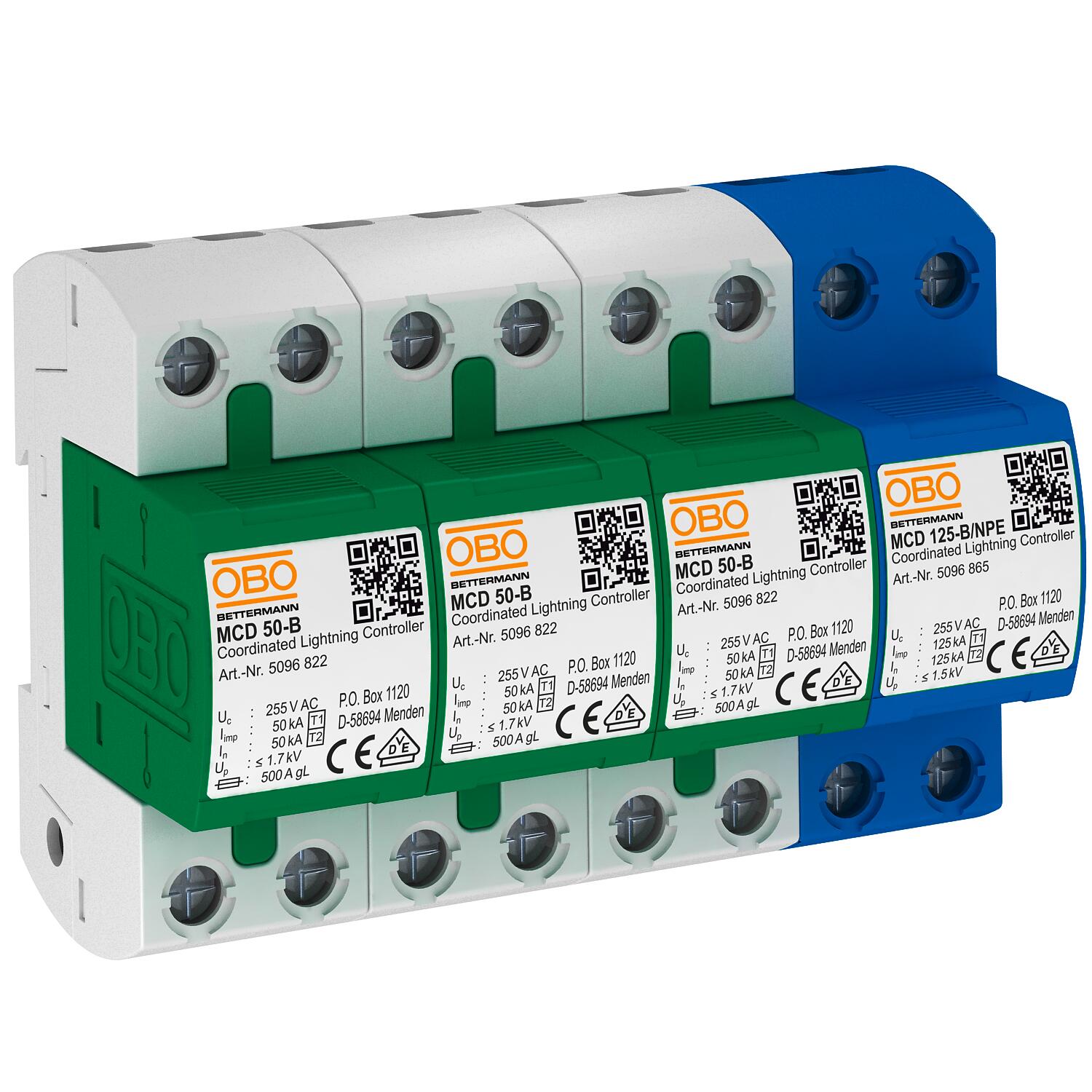

Limitatore di sovratensione tipo 1+2, 4 poli, per l'inserimento in reti TN-S e TT.

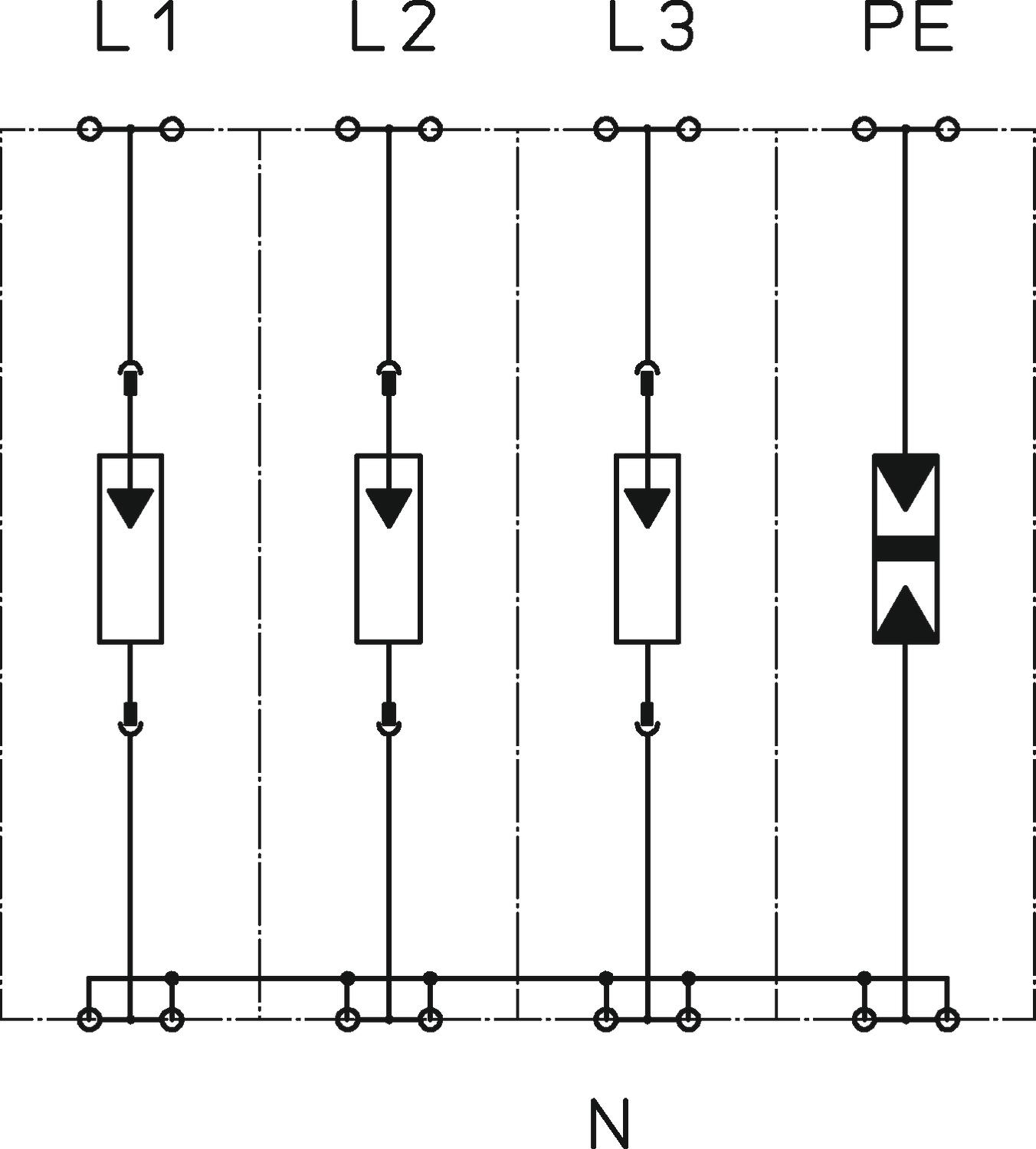

Interamente preconfezionato e pronto al collegamento, è composto da: 3 x MCD 50-B: limitatore coordinato corrente da fulmini tipo 1+2 secondo EN 61643-11 e 1 x MCD 125-B/NPE: spinterometro N-PE coordinato N-PE tipo 1+2 secondo EN 61643-11. Per interfaccia da 0 a 2 (LPZ) in conformità al concetto di zone di protezione dai fulmini secondo IEC 62305 ovvero VDE 0185-305.

• Equipotenzializzazione con protezione da fulmini secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica corrente da fulmine 50 kA (10/350) per polo e fino a 125 kA (10/350) in totale
• Livello di protezione <1,7 kV, consente la protezione dell'apparecchio
• Resistenza ai cortocircuiti 10 kA, fusibile limitatore fino a 500 A gL/gG
• Spinterometro incapsulato non soffiante

Utilizzo: impianti industriali ed edifici con protezione da fulmini esterna delle classi da I a IV.

Dati tecnici

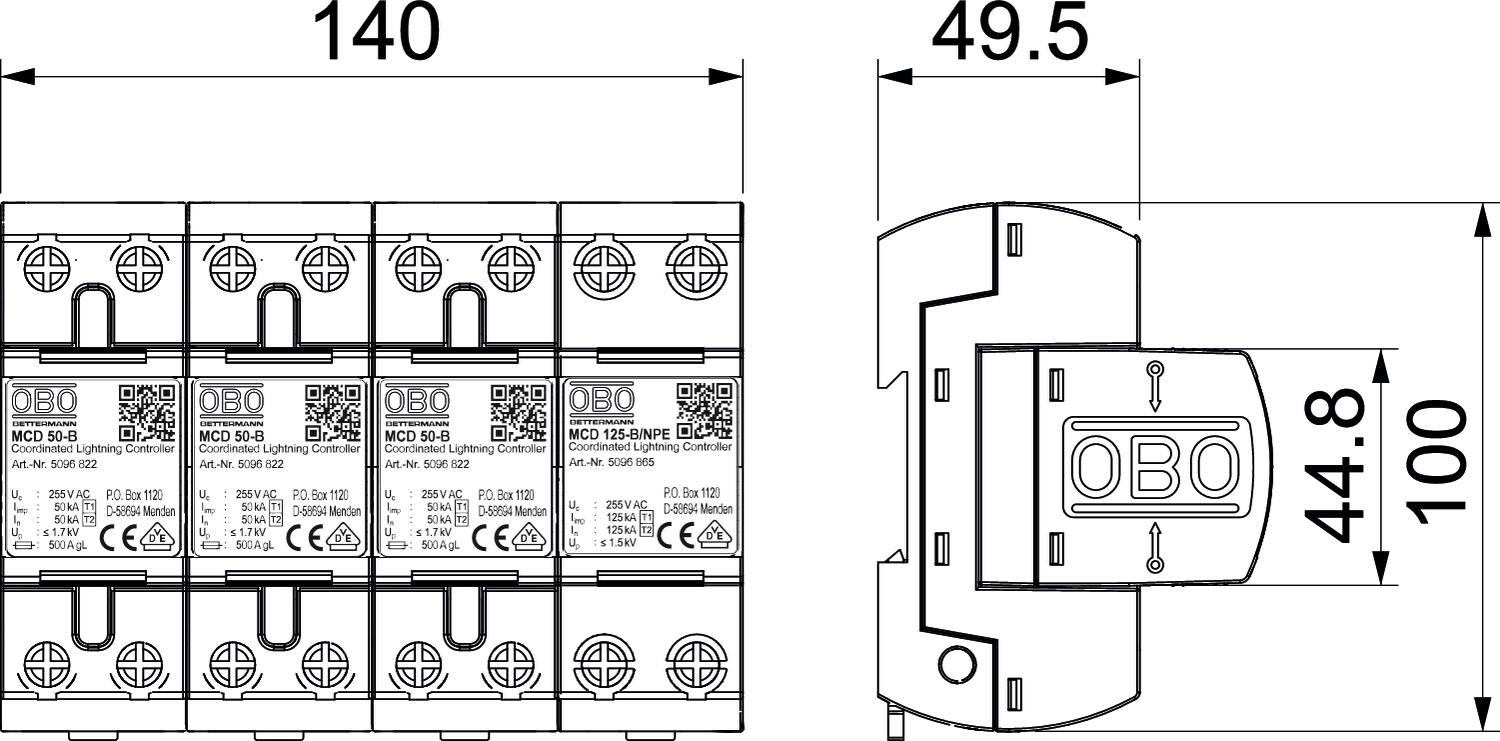

Misure

Altezza	69 mm
Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Classe di prova tipo 1	sì
Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	50 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	50 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	125 kA
Corrente nominale di scarica (8/20 µs) [totale]	125 kA
Dimensionee	255V
Forma della rete	TN-S, TT
Forma della rete altro	no
Forma della rete DC	no
Forma della rete IT	no
Forma della rete TN	sì
Forma della rete TN-C	no
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350) [totale]	125 kA
Impulso di corrente da fulmine (10/350 μs)	50 kA
Larghezza	140 mm
Livello di protezione [L-N]	≤1,7
LPZ	0→2
Lughezza.	100 mm

Massima potenza fusibile	500 A
Numero di poli	1
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	125 A
Omologazioni	VDE
Protezione massima da sovracorrente in rete	500
Resistenza ai cortocircuiti	10 kA
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	10 kA
Segnalazione a distanza	no
Segnalazione sull'apparecchio	Nessuna
Sezione rigida del conduttore (cavo pieno/a treccia) max	50 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	10 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	85 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<100 ns
Tensione continua massima (L-N)	255 V
Tensione continua massima (N-PE)	255 V
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione	3+NPE
Versione dei poli	3+N/PE
