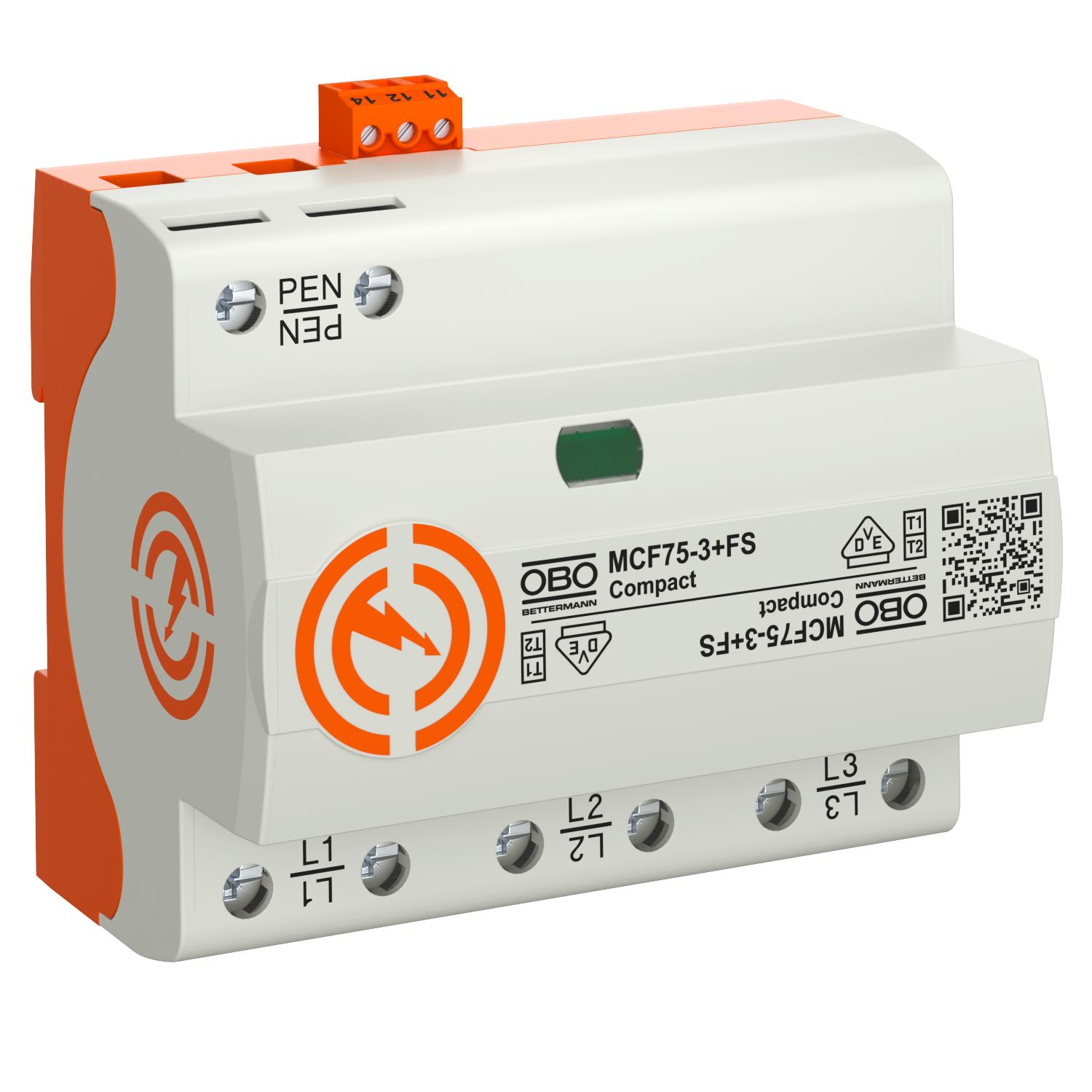

LightningController Compact - MCF75

N. art. 5096981 | EAN 4012196487325

N. art. / Tipo	5096981 / MCF75-3+FS

Versione dei poli	3

Impulso di corrente da fulmine (10/350 μs)	25 kA

Segnalazione a distanza	sì

Tensione massima continua AC	255 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

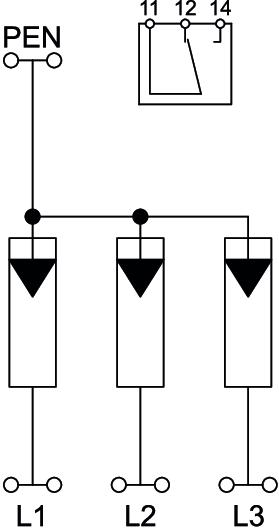

Deviatore combinato di tipo 1+2

• livello di protezione ≤ 1,5 kV
• per l'equipotenzializzazione con parafulmine secondo VDE 0185-305 (IEC 62305)
• capacità di scarico corrente di fulmine fino a 75 kA (10/350) 3 poli
• corrente susseguente estinguibile 50 kA Ipeak, fusibile limitatore fino a 315 A gL/gG
• soddisfa i requisiti della direttiva VDE-AR-N 4100 per l’uso nell’area dei precontatori
• limitatore spinterometro incapsulato non soffiante per montaggio nelle scatole di distribuzione

Applicazione: impianti industriali e edifici con protezione dai fulmini esterna delle classi da I a IV.
Apparecchio di protezione Compact

Dati tecnici

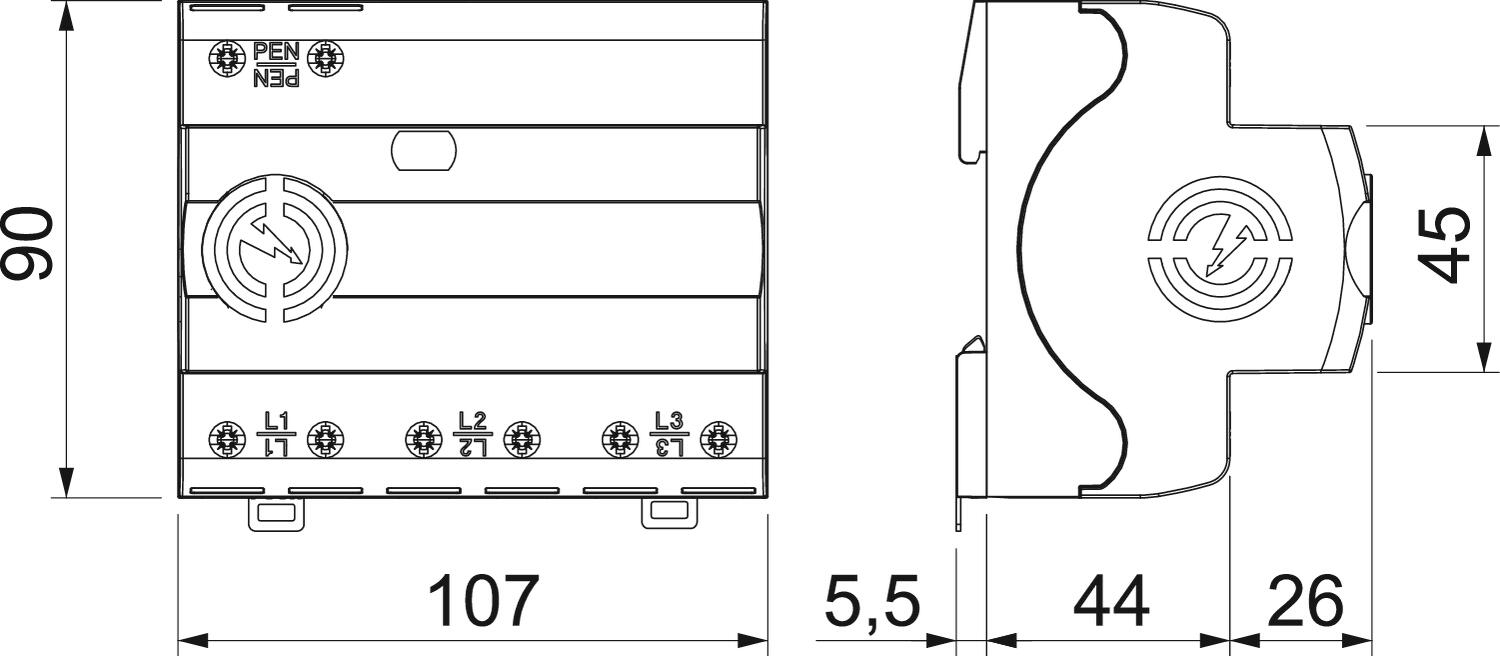

Misure

Altezza	70 mm
Contatti FM	In scambio
Corrente nominale di dispersione (8/20 µs)	35 kA
Corrente nominale di scarica (8/20 µs) [totale]	75 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Dimensionee	255V
Forma della rete	TN-C
Forma della rete TN	sì
Forma della rete TN-C	sì
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350) [totale]	75 kA
Impulso di corrente da fulmine (10/350 μs)	25 kA
Larghezza	107 mm
Lughezza.	90 mm
Massima potenza fusibile	315 A
Materiale cassetta	PA UL 94 V-0
Momento torcente	5 Nm
Numero di poli	3
Omologazioni	VDE
Potenza di commutazione AC	250V/ 1,5A
Potenza di commutazione DC	250V/ 0,1A
Protezione massima da sovracorrente in rete	315 A
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	sì
Segnalazione sull'apparecchio	ottico

Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM min.	0,5 mm²
Sezione collegamento morsetti FM min.	28 AWG
Sezione del conduttore flessibile (a filo sottile) max	25 mm²
Sezione del conduttore flessibile (a filo sottile) max	3 AWG
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<100 ns
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione TOV [L-N] - fail safe mode - 120 min	442 V
Tensione TOV [L-N] - withstand mode - 5 s	440 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione dei poli	3
