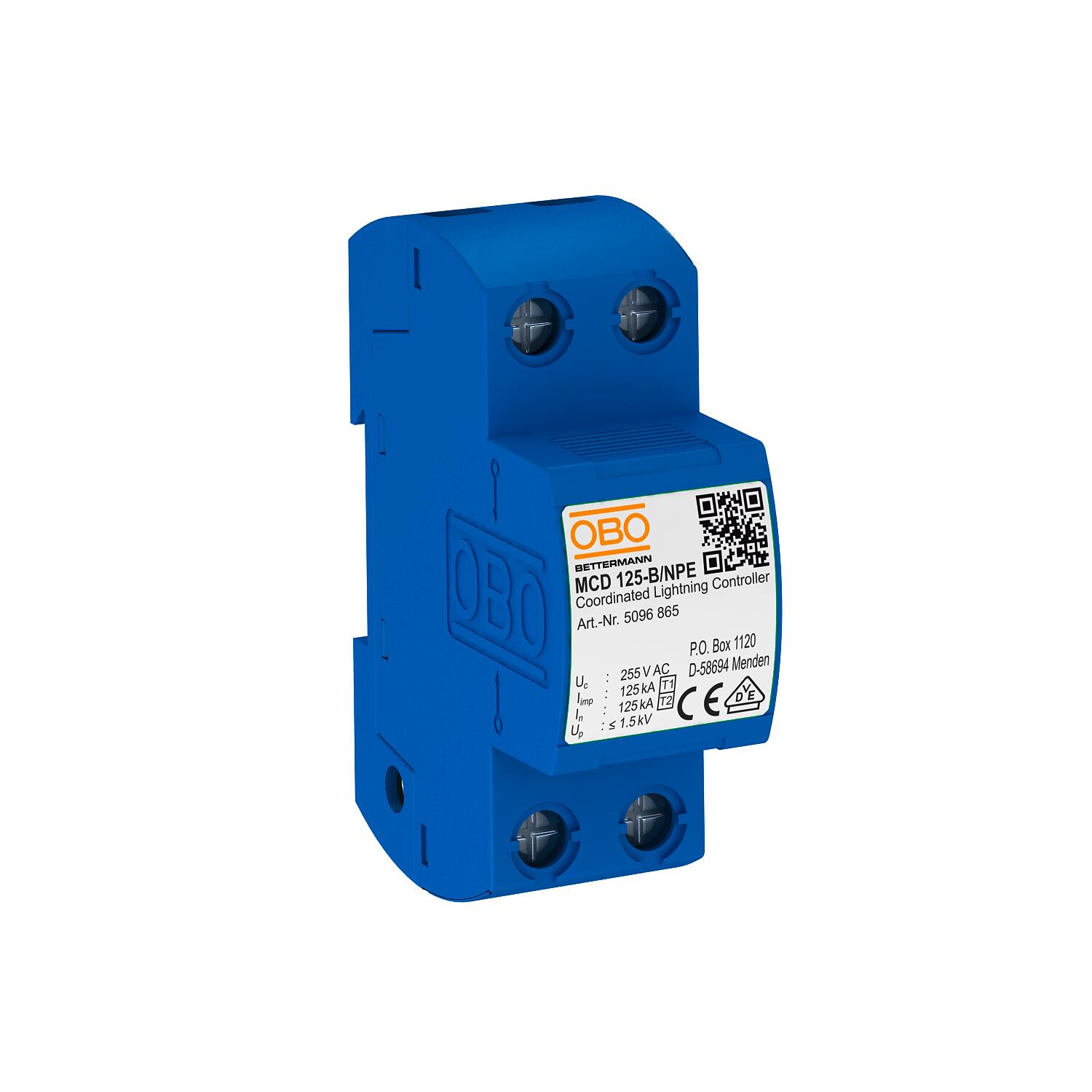

Limitatore combinato 1 polo NPE
N. art. 5096865 | EAN 4012195541394
- Descrizione del prodotto
-
Descrizione del prodottoScaricatore combinato tipo 1+2, N-PE per uso in reti TN-S e TT.

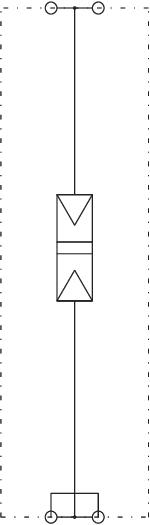

MCD 125-B/NPE: Spinterometro N-PE coordinato tipo 1+2 secondo EN 61643-11. Per interfaccia da 0 a 2 (LPZ) in conformità al concetto di zone di protezione dai fulmini secondo IEC 62305 ovvero VDE 0185-305.
• Capacità di scarica 125 kA (10/350 µs)
• Incl. cappuccio innestabile per marcare i collegamenti
• Livello di protezione < 1,5 kV, consente la protezione dell'apparecchio
• Spinterometro incapsulato non soffiante
Utilizzo: impianti industriali ed edifici con protezione dai fulmini esterna delle classi da I a IV.
-
- Dati tecnici
-

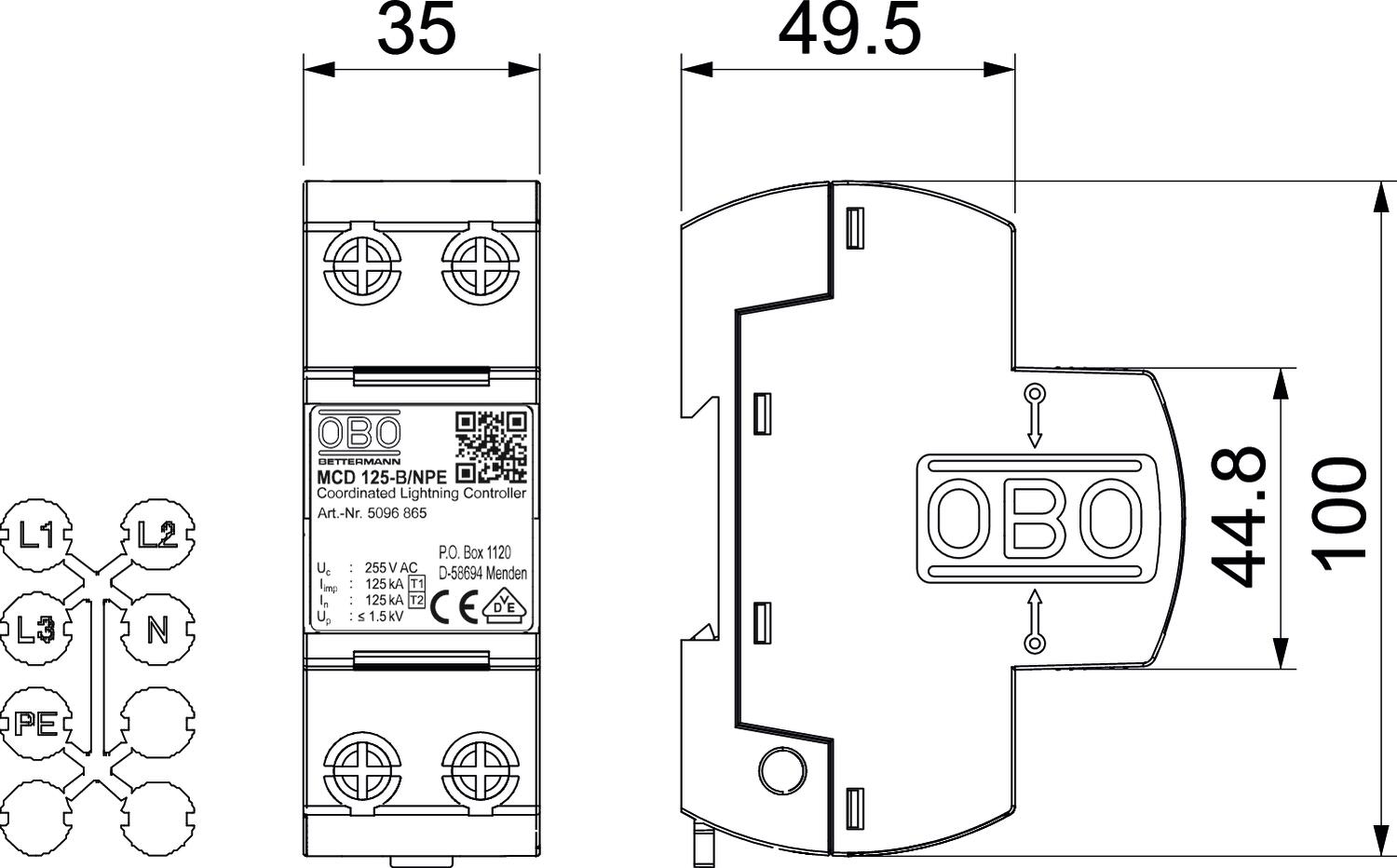

Misure
Altezza 69 mm Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova tipo 1 sì Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 125 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 125 kA Corrente nominale di scarica (8/20 µs) [totale] 125 kA Dimensionee 255V Forma della rete altro Forma della rete altro no Forma della rete DC no Forma della rete IT no Forma della rete TN sì Forma della rete TN-C no Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Grado di protezione IP20 Impulso di corrente da fulmine (10/350) [totale] 125 kA Impulso di corrente da fulmine (10/350 μs) 125 kA Larghezza 35 mm LPZ 0→2 Lughezza. 100 mm Numero di poli 1 OBO_Corrente di carico nominale (morsetto di ingresso/uscita) 125 A Omologazioni VDE Segnalazione a distanza no Segnalazione sull'apparecchio Nessuna Sezione rigida del conduttore (cavo pieno/a treccia) max 50 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 10 mm² Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II Temperatura d'esercizio max 85 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <100 ns Tensione continua massima (N-PE) 255 V Tensione massima continua AC 255 V Tensione nominale AC (50 / 60 Hz) 230 V Tipo di montaggio Barra DIN 35 mm Versione 1 polo; 255V Versione dei poli N/PE - Tutti i tipi
