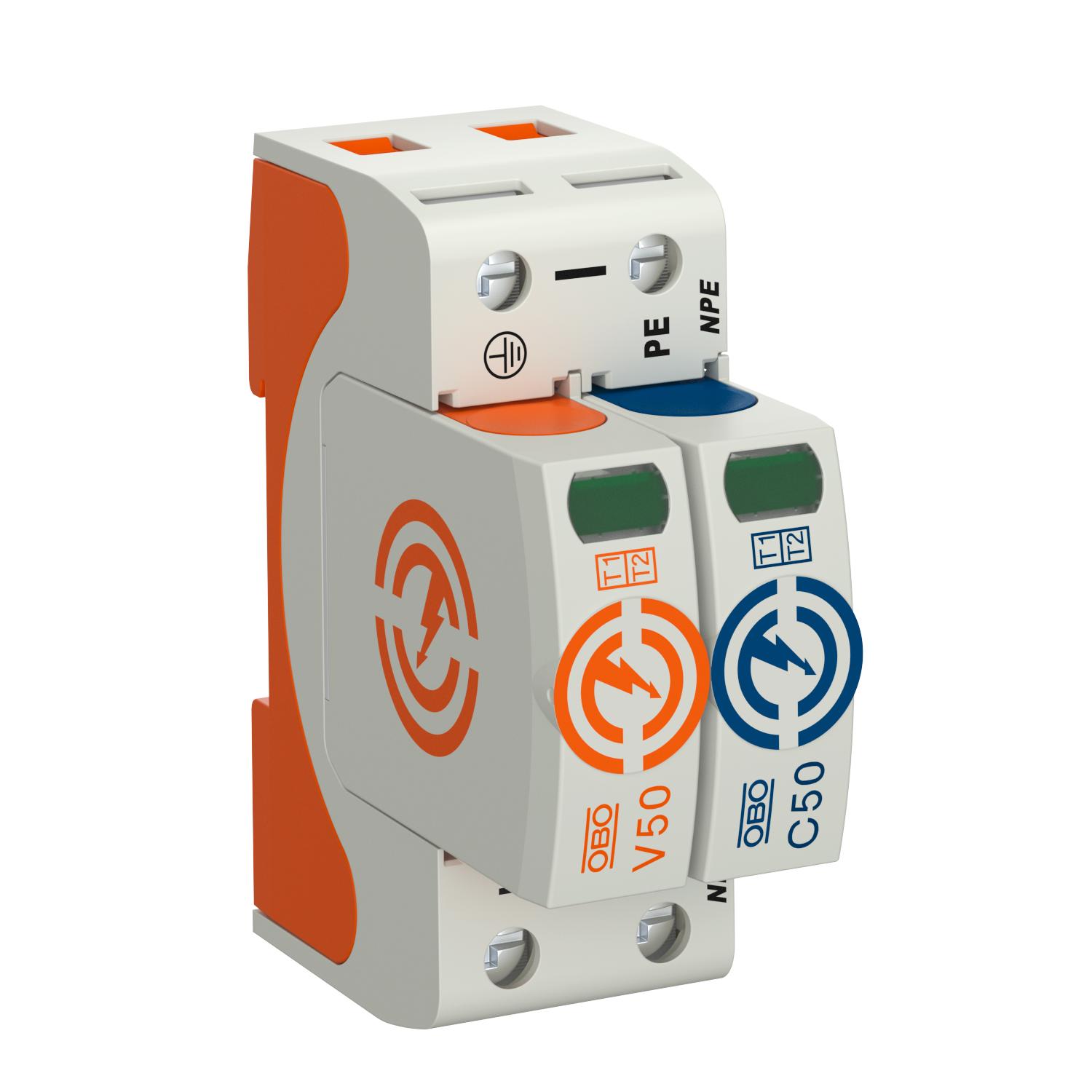

Limitatore combinato V50, 1 polo+NPE 320 V 1+N/PE | 320 | IP20

Limitatore combinato V50, 1 polo+NPE 320 V

N. art. 5093552 | EAN 4012196398515

N. art. / Tipo

Versione dei poli

Tensione massima continua AC	320 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Scaricatore combinato per corrente da fulmine di tipo 1+2
• Installazione con parafulmine secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica di corrente da fulmine 12,5 kA (10/350) per polo e fino a 50 kA (10/350) totale
• Limitatore modulare estraibile completo di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione e codifica della tensione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto in scambio, privo di potenziale, per la segnalazione di guasto a distanza
Utilizzo: installabile in strutture dotate di parafulmine con classe III e IV.
* Cartuccia singola

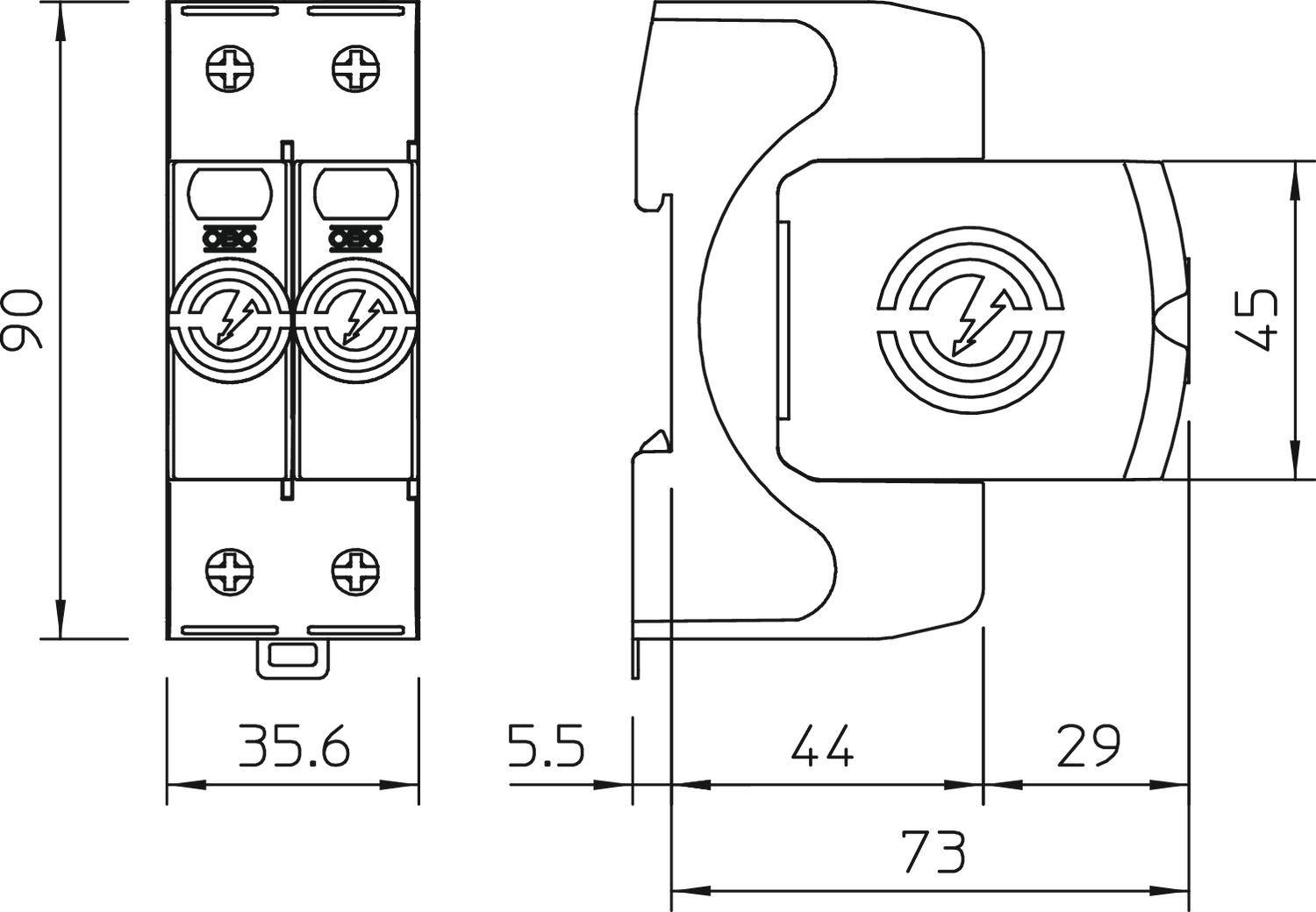

Dati tecnici

Dati tecnici

Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Corrente nominale di dispersione (8/20 µs)	30 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	30 kA
Corrente nominale di scarica (8/20 µs) [totale]	80 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	50 kA
Dimensionee	320V
Distanza minima	1,5 mm
Forma della rete	altro
Forma della rete TN	sì
Forma della rete TN-C	no
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Fusibile integrato	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350) [totale]	25 kA
Impulso di corrente da fulmine (10/350 μs)	12,5 kA
Livello di protezione complessivo [L-PE]	2,5 kV
Livello di protezione [L-N]	≤1,4
Massima potenza fusibile	160 A
Materiale	Poliammide
Materiale cassetta	PA UL 94 V-0
Momento torcente	4 Nm
Numero di poli	2
Omologazioni	VDE
Potenza di commutazione AC	230 V; 0,5 A
Potenza di commutazione DC	230 V; 0,1 A / 75 V; 0,5 A
Protezione massima da sovracorrente in rete	160 A gL/gG
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico

Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM min.	0,5 mm²
Sezione collegamento morsetti FM min.	21 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	320 V
Tensione continua massima (N-PE)	255 V
Tensione massima continua AC	320 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione residua [L-N] @ 1 kA	0,9 kV
Tensione residua [L-N] @ 12,5 kA	1,1 kV
Tensione residua [L-N] @ 5 kA	1 kV
Tensione TOV [L-N] - fail safe mode - 120 min	440 V
Tensione TOV [L-N] - withstand mode - 5 s	335 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione dei poli	1+N/PE
