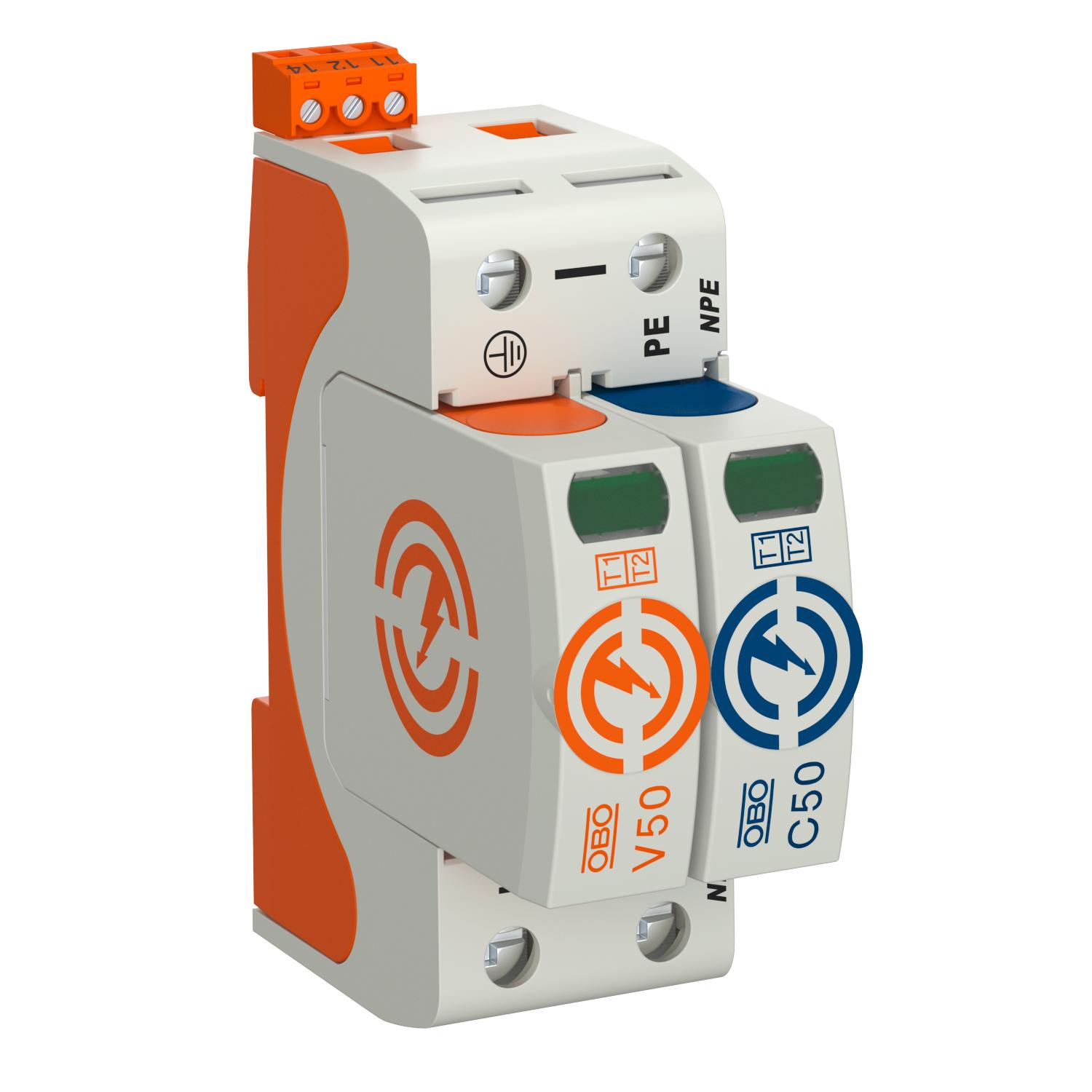

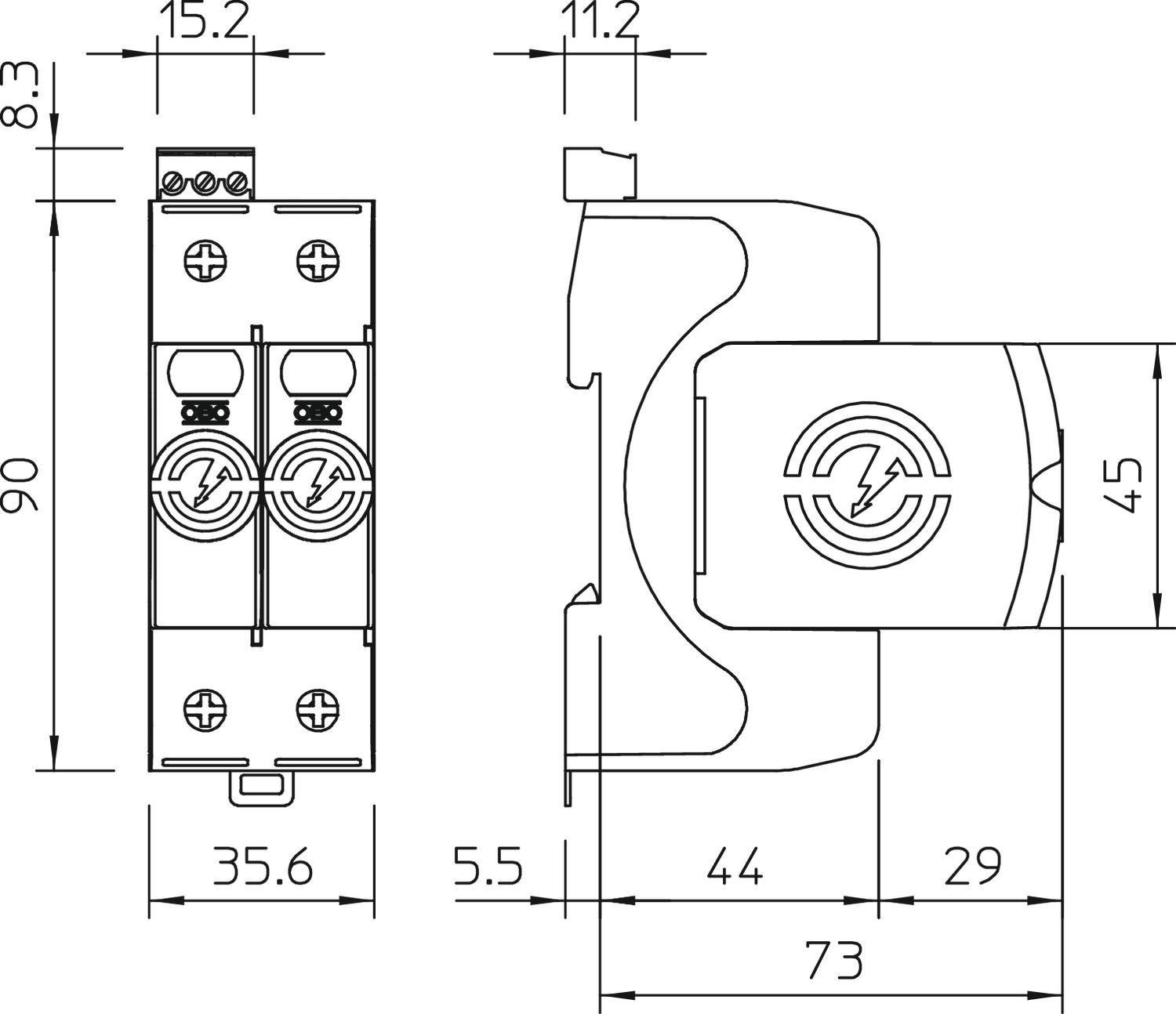

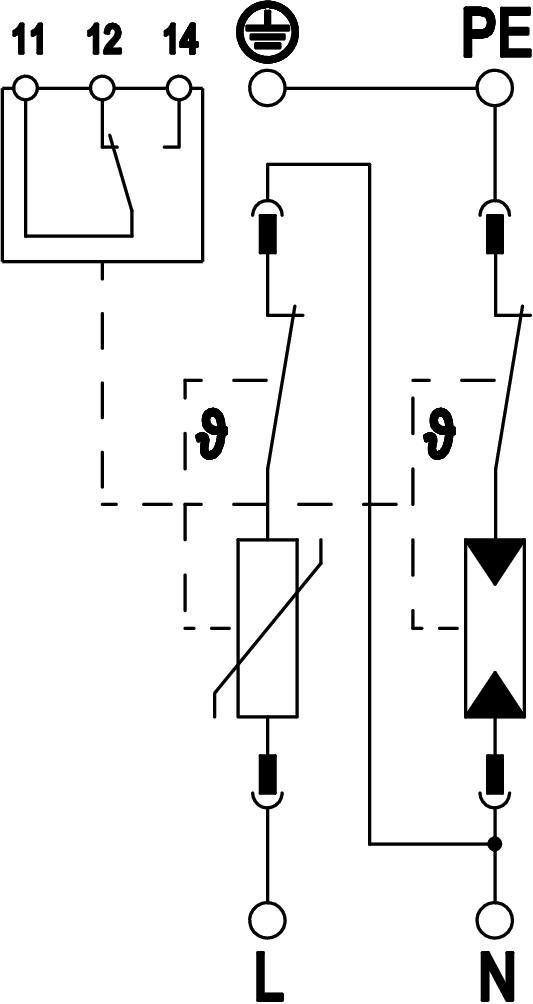

Limitatore combinato V50, 1 polo+NPE con FS 150
N. art. 5093460 | EAN 4012196398690
- Descrizione del prodotto
-
Descrizione del prodotto
Scaricatore combinato per corrente da fulmine di tipo 1+2
• Installazione con parafulmine secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica di corrente da fulmine 12,5 kA (10/350) per polo e fino a 50 kA (10/350) totale
• Limitatore modulare estraibile completo di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione e codifica della tensione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto in scambio, privo di potenziale, per la segnalazione di guasto a distanza
Utilizzo: installabile in strutture dotate di parafulmine con classe III e IV.
* Cartuccia singola
-
- Dati tecnici
-
Dati tecnici
Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Contatti FM In scambio Corrente nominale di dispersione (8/20 µs) 30 kA Corrente nominale di dispersione (8/20 µs) [L-N] 30 kA Corrente nominale di scarica (8/20 µs) [totale] 80 kA Corrente nominale di scarica massima (8/20 μs) 50 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 50 kA Dimensionee 150V Distanza minima 1,5 mm Forma della rete altro Forma della rete TN sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile integrato no Grado di protezione IP20 Impulso di corrente da fulmine (10/350) [totale] 12,5 kA Impulso di corrente da fulmine (10/350 μs) 12,5 kA Livello di protezione complessivo [L-PE] 2,1 kV Livello di protezione [L-N] ≤0,8 Massima potenza fusibile 160 A Materiale Poliammide Materiale cassetta PA UL 94 V-0 Momento torcente 4 Nm Numero di poli 2 Omologazioni VDE Potenza di commutazione AC 230 V; 0,5 A Potenza di commutazione DC 230 V; 0,1 A / 75 V; 0,5 A Protezione massima da sovracorrente in rete 160 A gL/gG Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione a distanza sì Segnalazione sull'apparecchio ottico Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM min. 0,5 mm² Sezione collegamento morsetti FM min. 21 AWG Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) max 2 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² Soffiante no SPD secondo EN 61643-11 Tipo 1+2 SPD secondo IEC 61643-1 classe I+II SPD secondo UL 1449 Tipo 4 Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 150 V Tensione continua massima (N-PE) 250 V Tensione massima continua AC 150 V Tensione nominale AC (50 / 60 Hz) 120 V Tensione residua [L-N] @ 1 kA 0,4 kV Tensione residua [L-N] @ 12,5 kA 0,6 kV Tensione residua [L-N] @ 5 kA 0,5 kV Tensione TOV [L-N] - fail safe mode - 120 min 230 V Tensione TOV [L-N] - withstand mode - 5 s 175 V Tensione TOV [N-PE] - withstand mode - 200 ms 1200 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia AC Tipo di montaggio Barra DIN 35 mm Versione dei poli 1+N/PE - Tutti i tipi
