Limitatore di sovratensione 1 polo 280 V
N. art. 5094618 | EAN 4012195406594 | ELDAS-No. 808 421 009
- Descrizione del prodotto
-
Descrizione del prodottoLimitatore di sovratensioni tipo 2
• equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• capacità di scarica fino a 40 kA (8/20) per polo

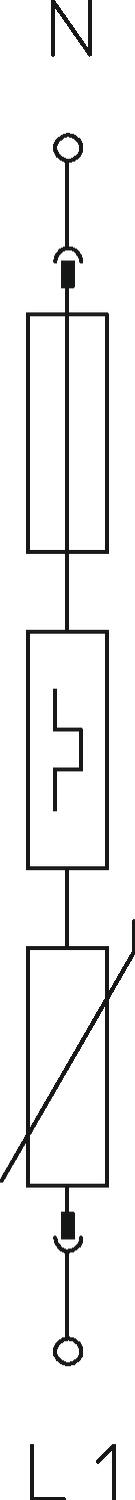

• deviatore, innestabile, con unità di separazione dinamica e indicatore ottico di funzionamento
• tecnica per varistore ad alta potenza
Utilizzo: compensazione del potenziale (LPZ 1 su 2) nei distributori principali e secondari.
* Cartuccia singola
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di scarica (8/20 µs) [totale] 20 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Dimensionee 280V Forma della rete TN Fusibile integrato no Grado di protezione IP20 LPZ 1→2 Massima potenza fusibile 125 A Protezione massima da sovracorrente in rete 125 Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) min. 25 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 2,5 mm² Soffiante no SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione massima continua AC 280 V Tensione nominale AC (50 / 60 Hz) 230 V Tipo di montaggio Barra DIN 35 mm Versione a 1 polo Versione dei poli 1 - Tutti i tipi
