Limitatore di sovratensione DS-N W/W

N. art. 5093988 | EAN 4012195962243

1
130 V
185 V
N
Descrizione del prodotto
Descrizione del prodotto

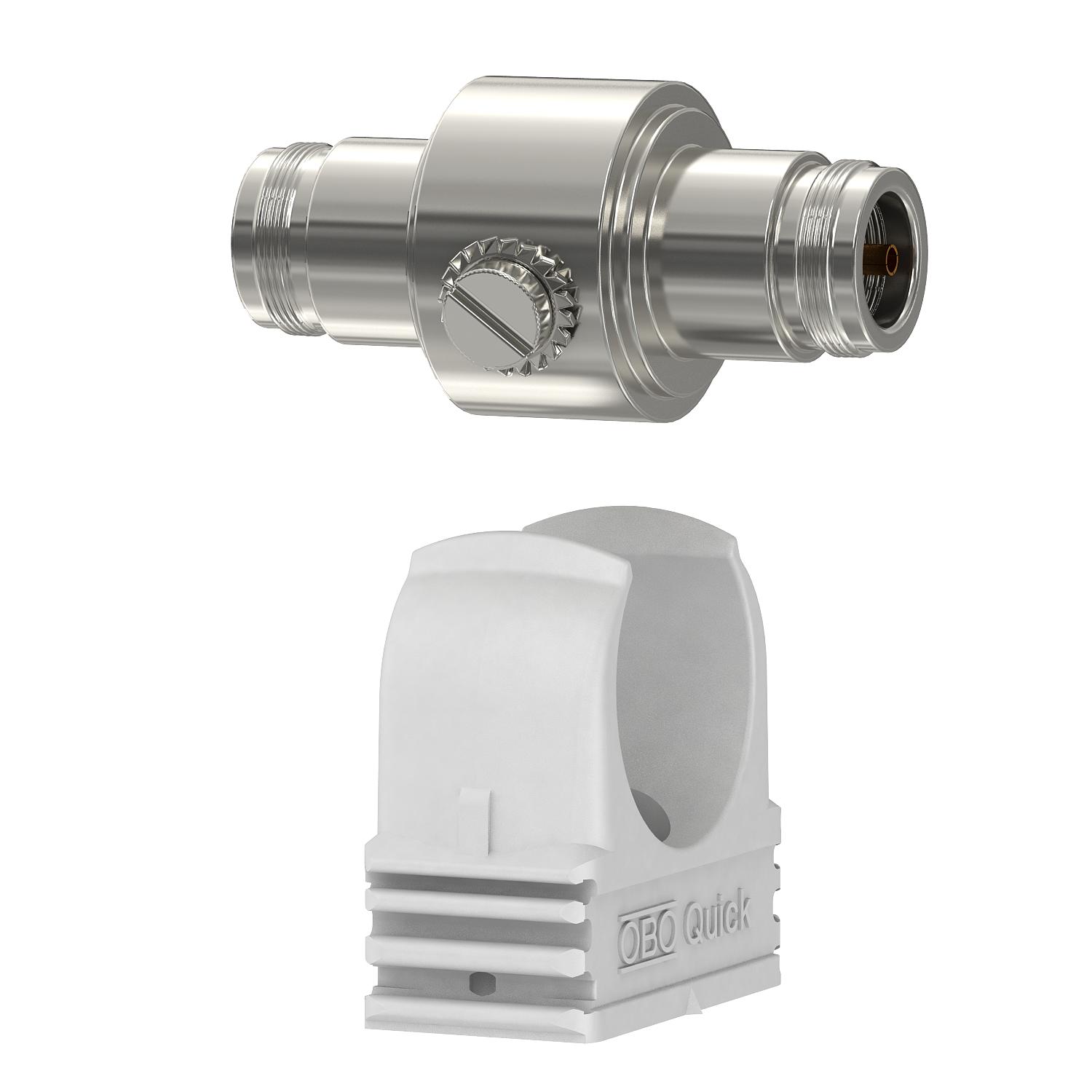

Apparecchio di protezione per linea dati coassiale
• Elevata capacità di carico corrente impulsiva 2 x 2,5 kA (10/350)
• Montaggio semplice (connettore intermedio), m = spina, w = presa
• Comportamento di trasmissione ottimale
• 5 anni di garanzia
• Con connettore N
• Comprende fascette Quick OBO M25 per un'installazione facilitata
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passaggio da LPZ 0 a 2.
  • Installation electrotechnical expertise
Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss) ≤0,62 dB
Capacità (filo-filo) <10 pF
Capacità (filo-terra) <20 pF
Collegamento schermo
Contatto di segnalazione a distanza no
Corrente di carico nominale AC 7 A
Corrente di carico nominale DC 10 A
Corrente impulsiva 2,5 kA
Corrente nominale di scarica totale (10/350) 5 kA
Corrente nominale di scarica totale (8/20) 10 kA
Dimensionee 130V
Frequenza limite 3000 MHz
Grado di protezione IP40
Impedenza caratteristica 50 Ω
Kategorie Tipo 1+2 / D1+C2
Livello di protezione <800 V
Livello di protezione filo - filo <800 V
Livello di protezione filo - terra <800 V
LPZ 0→2
Monitoraggio limitatore no
Numero poli 1
Prüfnorm IEC 61643-21
Range di temperatura di esercizio max 80 °C
Range di temperatura di esercizio min. -40 °C
Resistenza alla corrente impulsiva filo-filo C2: 10 kV / 5 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra C2: 10 kV / 5 kA (8/20µs)
Resistenza d'isolamento >1 GΩ
Riflusso ammortizzamento ≥14 dB
Schermatura diretto
Segnalazione sull'apparecchio Nessuna
Sistema estraibile N
SPD secondo IEC 61643-21 Classe I+II / D1+C2
Tensione massima continua AC 130 V
Tensione massima continua DC 185 V
Tipo di linea per limitatori di protezione da sovratensioni Linea dati COAX
Versione testata per esplosione (EX) no
Tutti i tipi

Tutti i tipi

Tipo Numero poli Tensione massima continua AC Tensione massima continua DC Sistema estraibile N. art. Quantità Conf. Prezzo di listino IVA escl.
DS-N W/W 1 130 V 185 V N 5093988
1 pz 155,60 CHF Prezzo / 1 pz
DS-N M/W 1 130 V 185 V N 5093996
1 pz 155,60 CHF Prezzo / 1 pz
