Limitatore di sovratensione FLD 2-110 2 | 86 | 122 | Morsetto

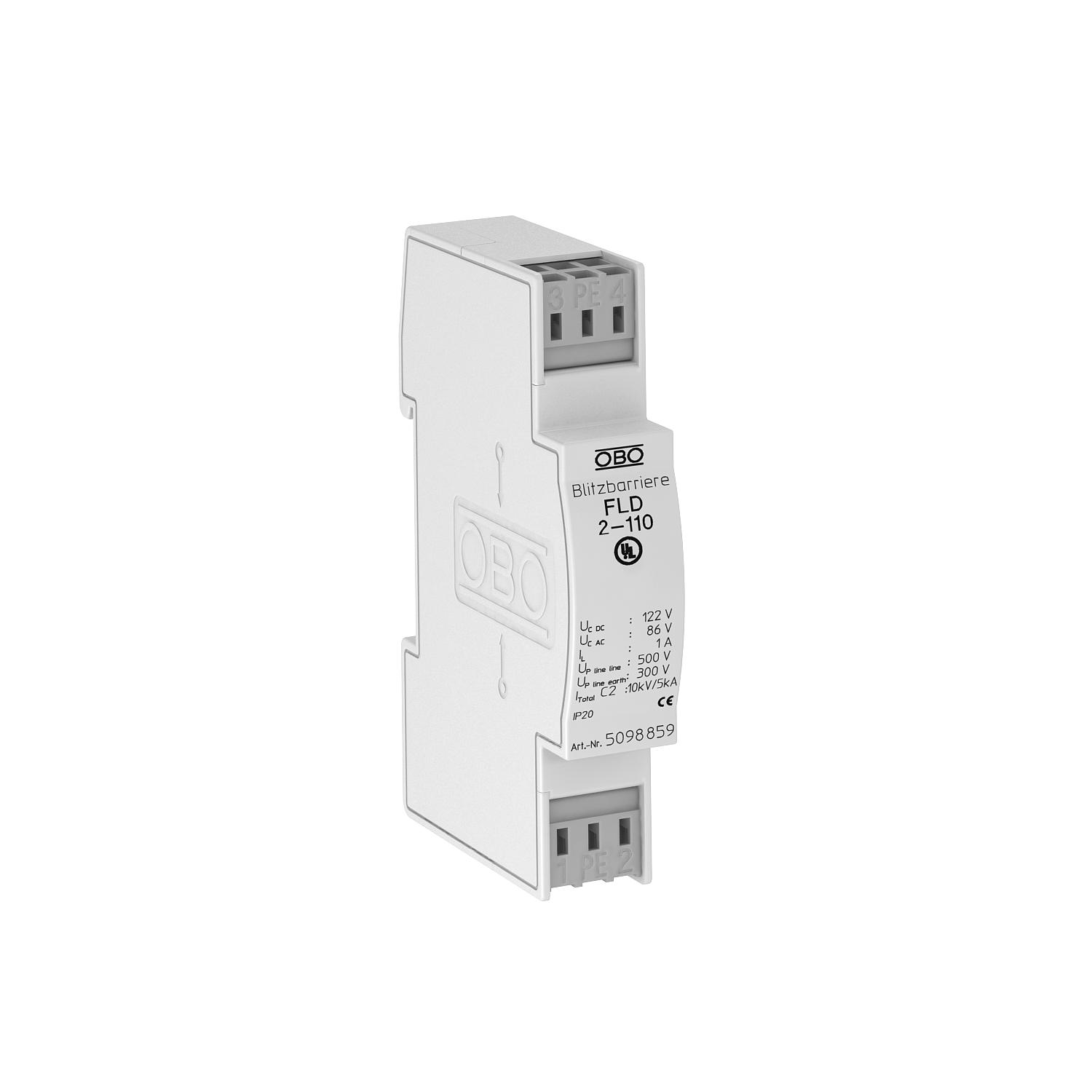

Limitatore di sovratensione FLD 2-110

N. art. 5098859 | EAN 4012195578512

N. art. / Tipo

Numero poli	2

Tensione massima continua AC

Tensione massima continua DC

Sistema estraibile	Morsetto

Descrizione del prodotto

Descrizione del prodotto

Protezione da sovratensione, per sistemi di misura, comando e regolazione

• Protezione media e alta
• Versione standard per sistemi a due fili
• Connessione di sicurezza a due livelli
• Con morsetti di collegamento senza viti per un facile montaggio
• In passo salvaspazio di 17,5 mm
• Con accoppiamento induttivo nella derivazione longitudinale

Utilizzo: inserimento universale su guide DIN comuni da 35 mm, in ogni scatola di distribuzione comunemente in commercio.

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	3dB @ 150 kHz dB
Capacità (filo-filo)	< 1 nF
Capacità (filo-terra)	<10 nF
Collegamento schermo	no
Contatto di segnalazione a distanza	no
Corrente di carico nominale AC	0,7 A
Corrente di carico nominale DC	1 A
Corrente nominale di dispersione (8/20 µs)	0,5 kA
Corrente nominale di scarica totale (8/20)	5 kA
Dimensionee	110V AC
Grado di protezione	IP20
Induttività di serie per filo	120 µH ± 10 %
Kategorie	Tipo 2+3 / C2+C1
Livello di protezione filo - filo	<500 V
Livello di protezione filo - terra	<300 V
LPZ	1→3
Messa a terra tramite:	NULL
Numero poli	2
Omologazioni	UL

Prüfnorm	IEC 61643-21
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza d'isolamento	>1MΩ
Sezione attacco a più fili max	2,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe II+III / C2+C1
Tensione massima continua AC	86 V
Tensione massima continua DC	122 V
Unità di separazione TE (17,5 mm)	1
Versione testata per esplosione (EX)	no

Tutti i tipi

Tutti i tipi

Tipo	Numero poli	Tensione massima continua AC	Tensione massima continua DC	Sistema estraibile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
FLD 2-12	2	9 V	13 V	Morsetto	5098808	pz	1 pz	126,85 CHF Prezzo / 1 pz
FLD 2-24	2	19 V	28 V	Morsetto	5098816	pz	1 pz	126,85 CHF Prezzo / 1 pz
FLD 2-110	2	86 V	122 V	Morsetto	5098859	pz	1 pz	126,85 CHF Prezzo / 1 pz
