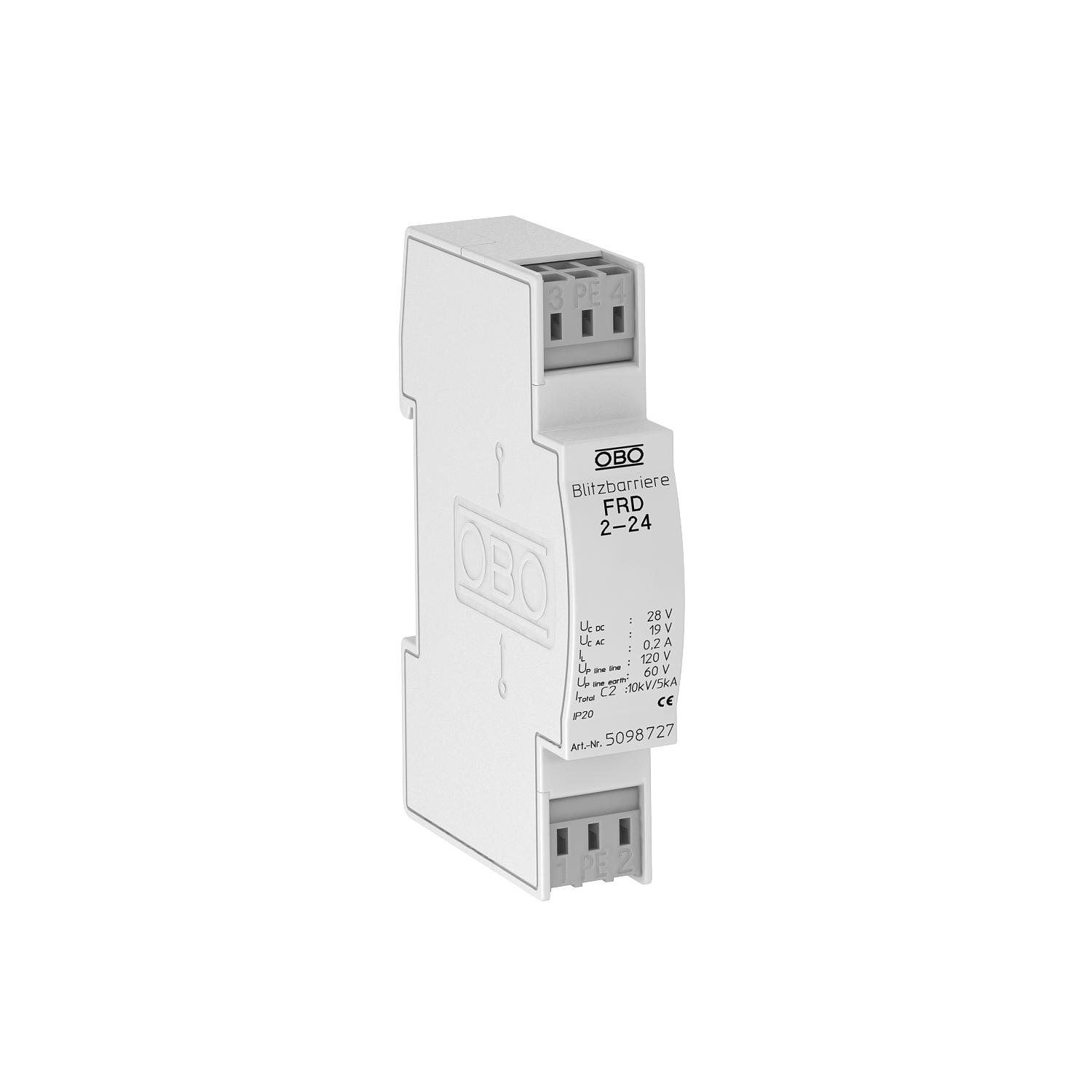

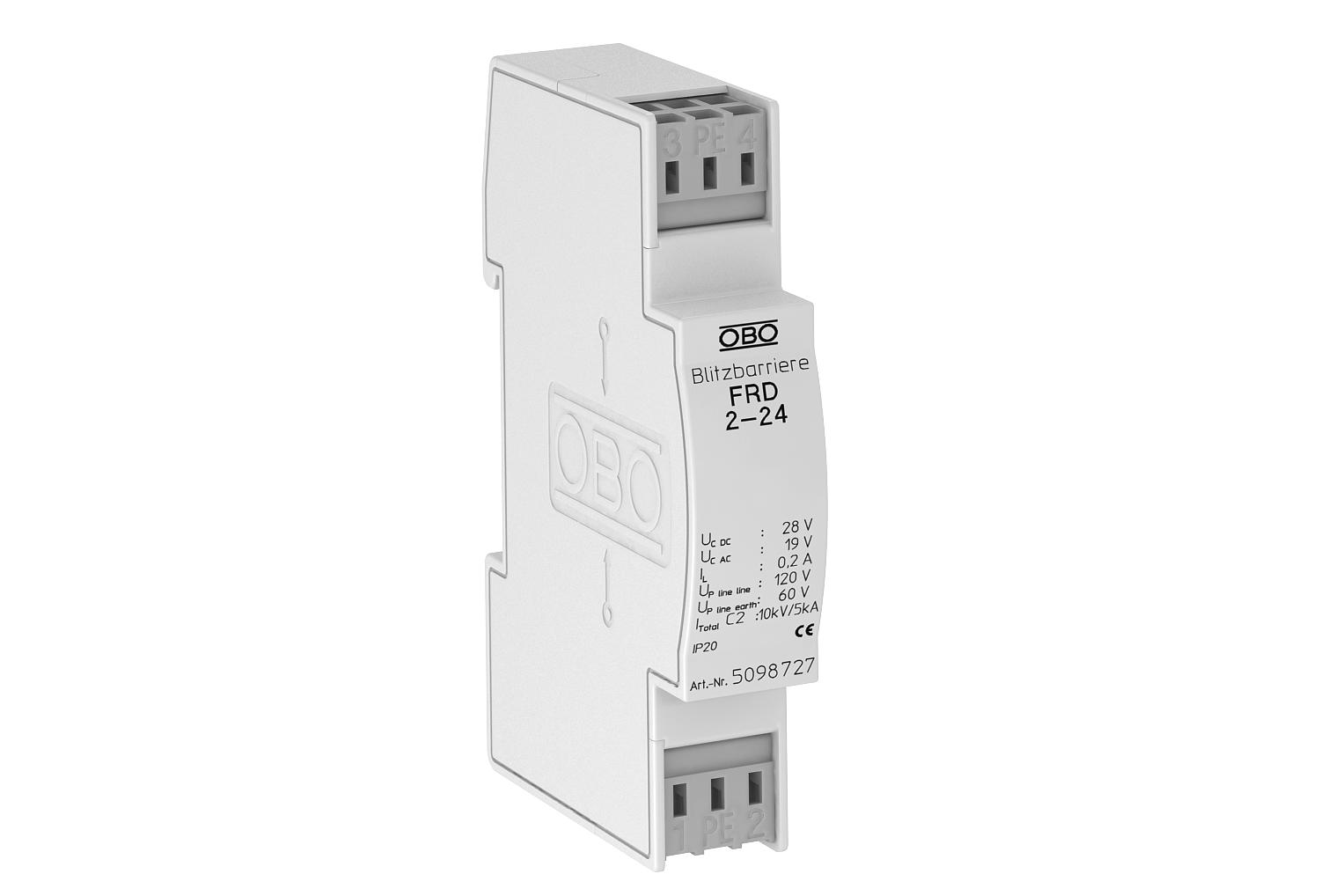

Limitatore di sovratensione FRD 2-24 2 | 19 | 28 | Morsetto

Limitatore di sovratensione FRD 2-24

N. art. 5098727 | EAN 4012195578420

N. art. / Tipo	5098727 / FRD 2-24

Numero poli	2

Tensione massima continua AC	19 V

Tensione massima continua DC	28 V

Sistema estraibile	Morsetto

Descrizione del prodotto

Descrizione del prodotto

Protezione da sovratensione, per sistemi di misura, comando e regolazione

• Protezione media e alta
• Versione standard per sistemi a due fili

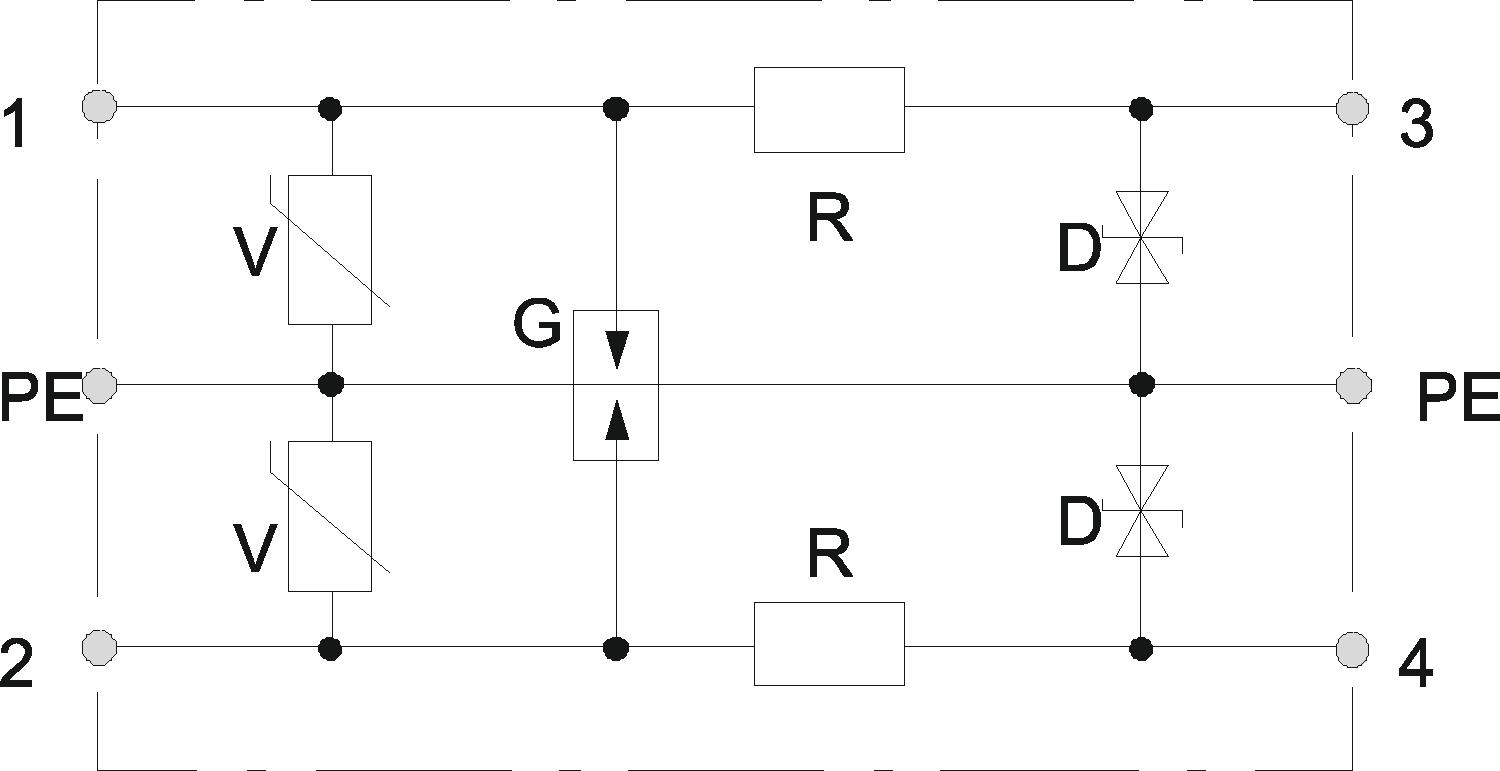

• Connessione di sicurezza a due livelli
• Con morsetti di collegamento senza viti per un facile montaggio

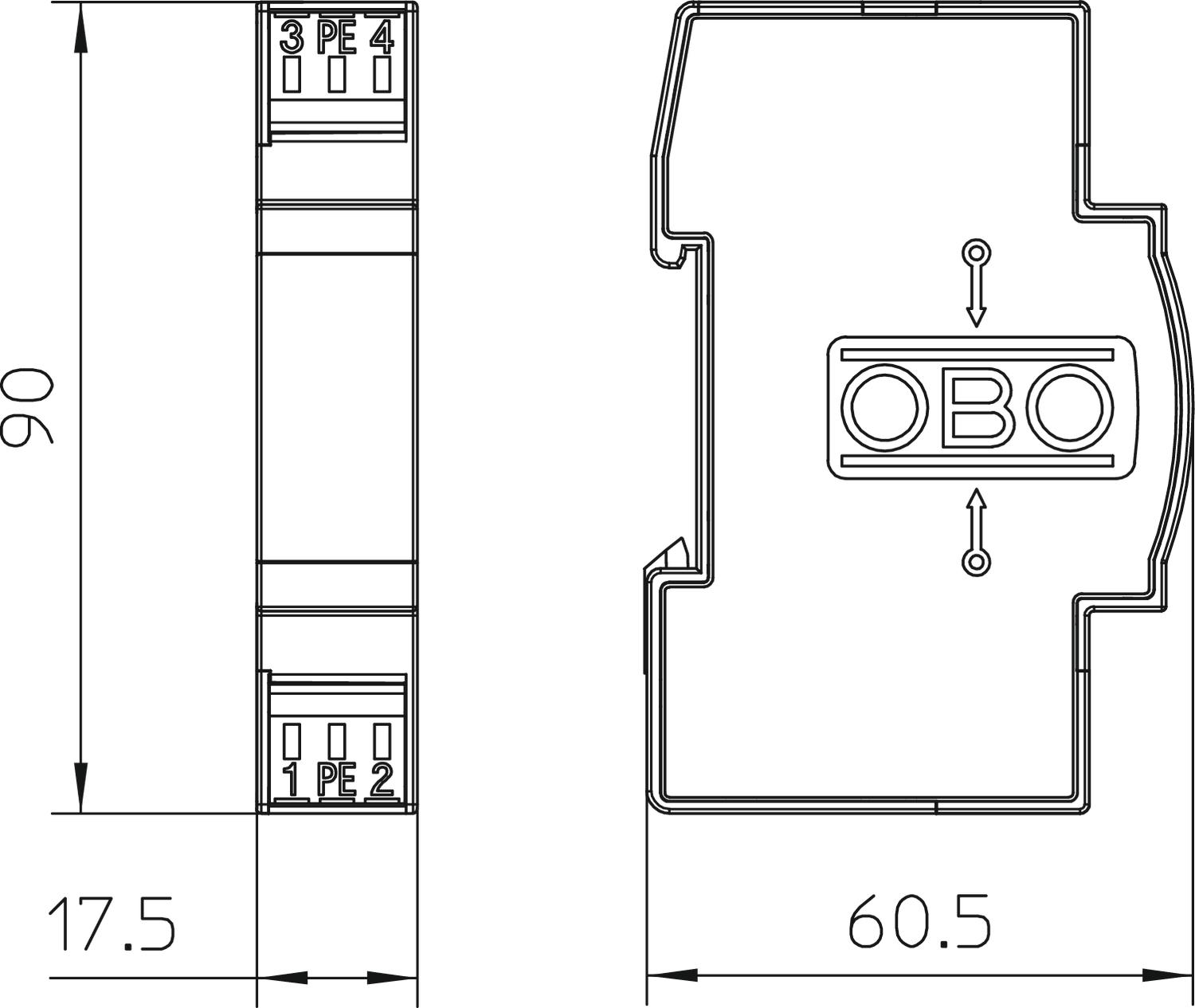

• In passo salvaspazio di 17,5 mm
• Con accoppiamento ohmico nella derivazione longitudinale

Utilizzo: inserimento universale su guide DIN comuni da 35 mm, in ogni scatola di distribuzione comunemente in commercio.

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	3 dB @ 1 MHz dB
Capacità (filo-filo)	<10 nF
Capacità (filo-terra)	<10 nF
Collegamento schermo	no
Contatto di segnalazione a distanza	no
Corrente di carico nominale AC	0,14 A
Corrente di carico nominale DC	0,2 A
Corrente nominale di dispersione (8/20 µs)	2,5 kA
Corrente nominale di scarica totale (8/20)	5 kA
Dimensionee	24V AC
Grado di protezione	IP20
Kategorie	Tipo 2+3 / C2+C1
Livello di protezione filo - filo	<120 V
Livello di protezione filo - terra	<60 V
LPZ	1→3
Messa a terra tramite:	NULL
Monitoraggio limitatore	no
Numero poli	2
Prüfnorm	IEC 61643-21

Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza d'isolamento	>10 MΩ
Resistenza di serie per filo	15 Ω ± 10 %
Sezione attacco a più fili max	2,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe II+III / C2+C1
Tensione massima continua AC	19 V
Tensione massima continua DC	28 V
Tensione nominale	24 V
Unità di separazione TE (17,5 mm)	1
Versione testata per esplosione (EX)	no
