Limitatore di sovratensione FRD 5 HF 2 | 4 | 6 | Morsetto

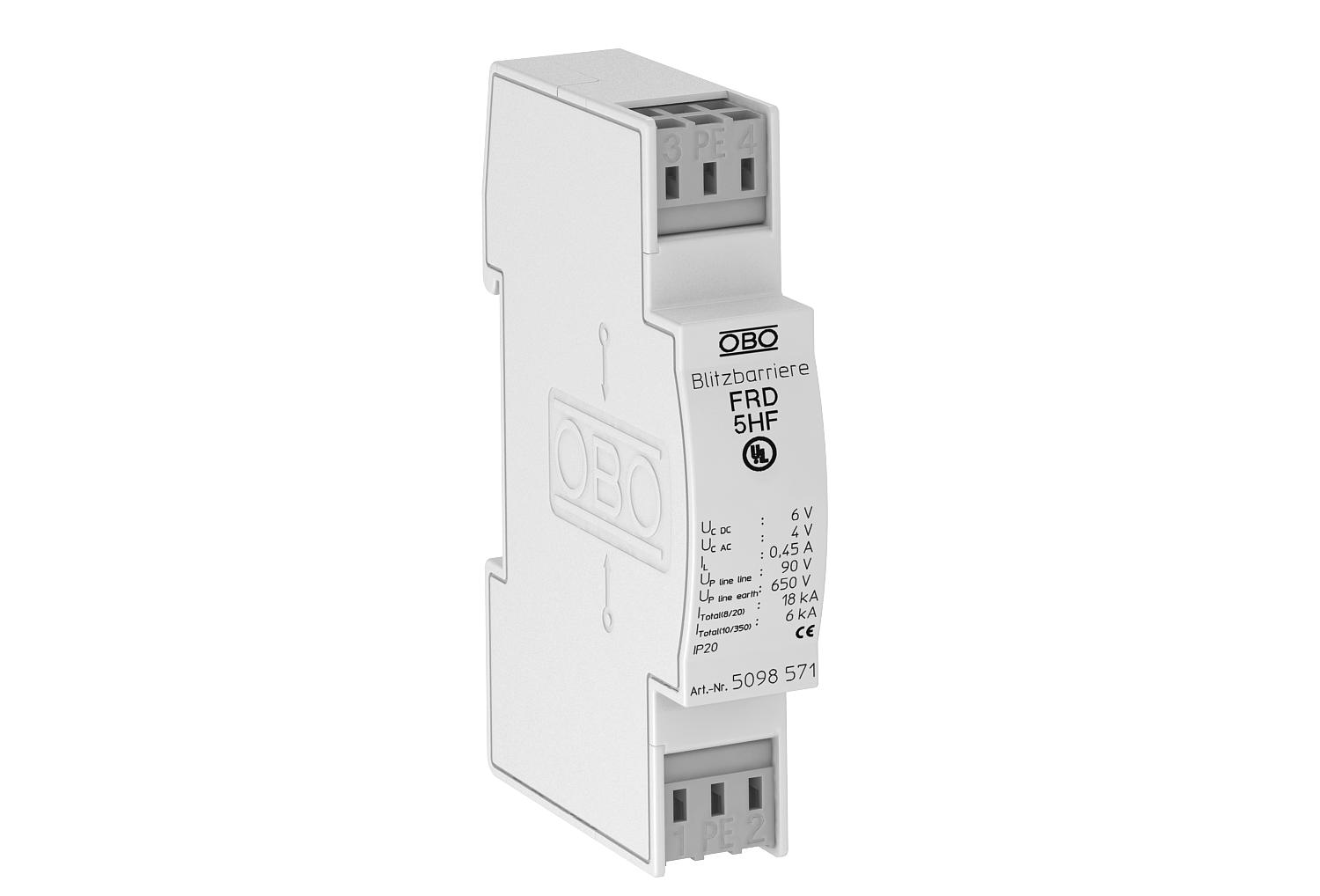

Limitatore di sovratensione FRD 5 HF

N. art. 5098571 | EAN 4012195578345

N. art. / Tipo

Numero poli	2

Tensione massima continua AC

Tensione massima continua DC

Sistema estraibile	Morsetto

Descrizione del prodotto

Descrizione del prodotto

Protezione da sovratensione, per sistemi di misura, comando e regolazione.

• Protezione di base, media e fine

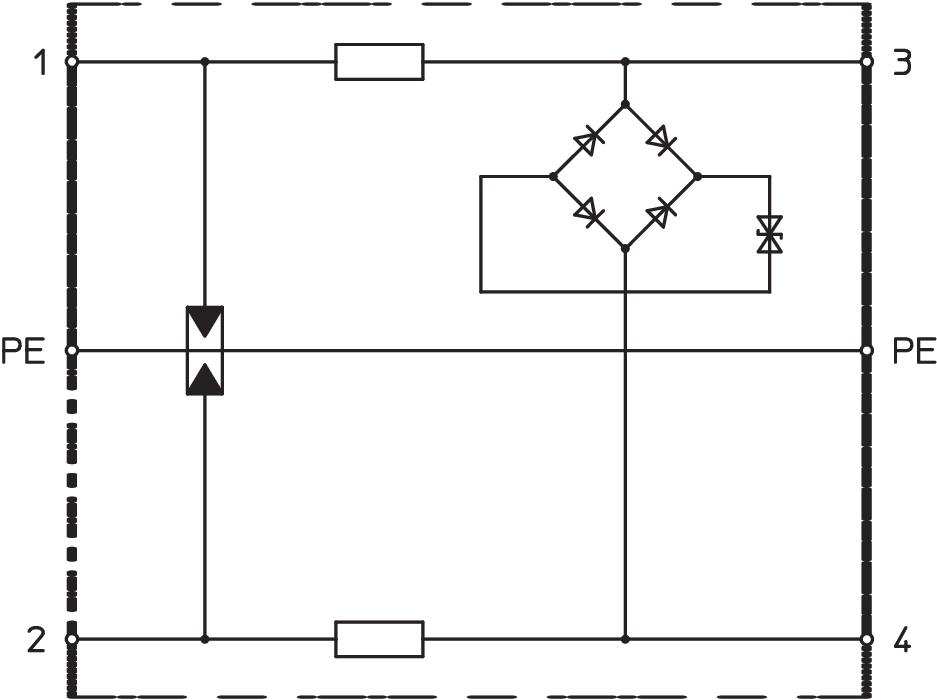

• Connessione di sicurezza a due livelli con elevata capacità di scarico della corrente da fulmine
• Elevata frequenza di trasmissione fino a 100 MHz
• Universale per tutti i sistemi Bus (ad es. Profibus)
• Con morsetti di collegamento senza viti per un facile montaggio

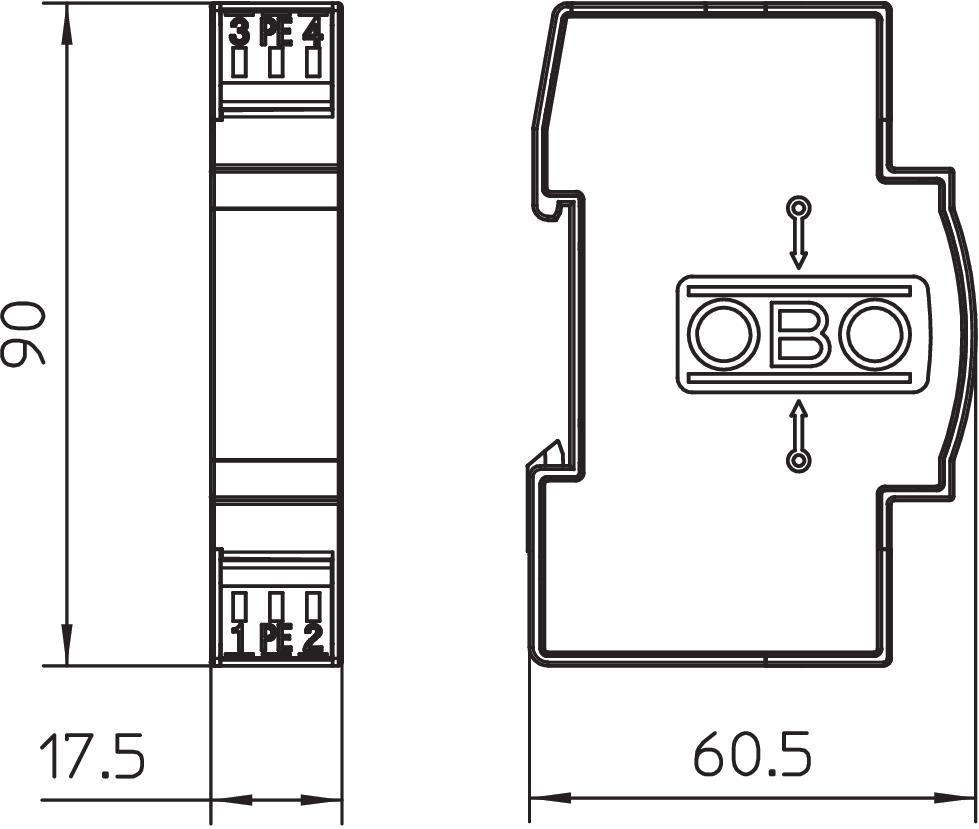

• In passo salvaspazio di 17,5 mm

Utilizzo: inserimento universale su guida DIN da 35 mm, in ogni scatola di distribuzione comunemente in commercio.

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤3 dB
Capacità (filo-filo)	<40 pF
Capacità (filo-terra)	<40 pF
Collegamento schermo	no
Contatto di segnalazione a distanza	no
Corrente di carico nominale AC	0,32 A
Corrente di carico nominale DC	0,45 A
Corrente impulsiva	3 kA
Corrente nominale di dispersione (8/20 µs)	9 kA
Corrente nominale di scarica totale (10/350)	D1: 6 kA
Corrente nominale di scarica totale (8/20)	18 kA
Dimensionee	5V AC
Frequenza limite	100 MHz
Grado di protezione	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione filo - filo	<90 V
Livello di protezione filo - terra	<650 V
LPZ	0→3
Messa a terra tramite:	NULL
Monitoraggio limitatore	no
Numero poli	2

Omologazioni	UL
Prüfnorm	IEC 61643-21
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C2: 18 kV / 9 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 18 kV / 9 kA (8/20µs)
Resistenza d'isolamento	>10 MΩ
Resistenza di serie per filo	2,2 Ω ± 10 %
Sezione attacco a più fili max	2,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continua AC	4 V
Tensione massima continua DC	6 V
Tensione nominale	5 V
Unità di separazione TE (17,5 mm)	1
Versione testata per esplosione (EX)	no
