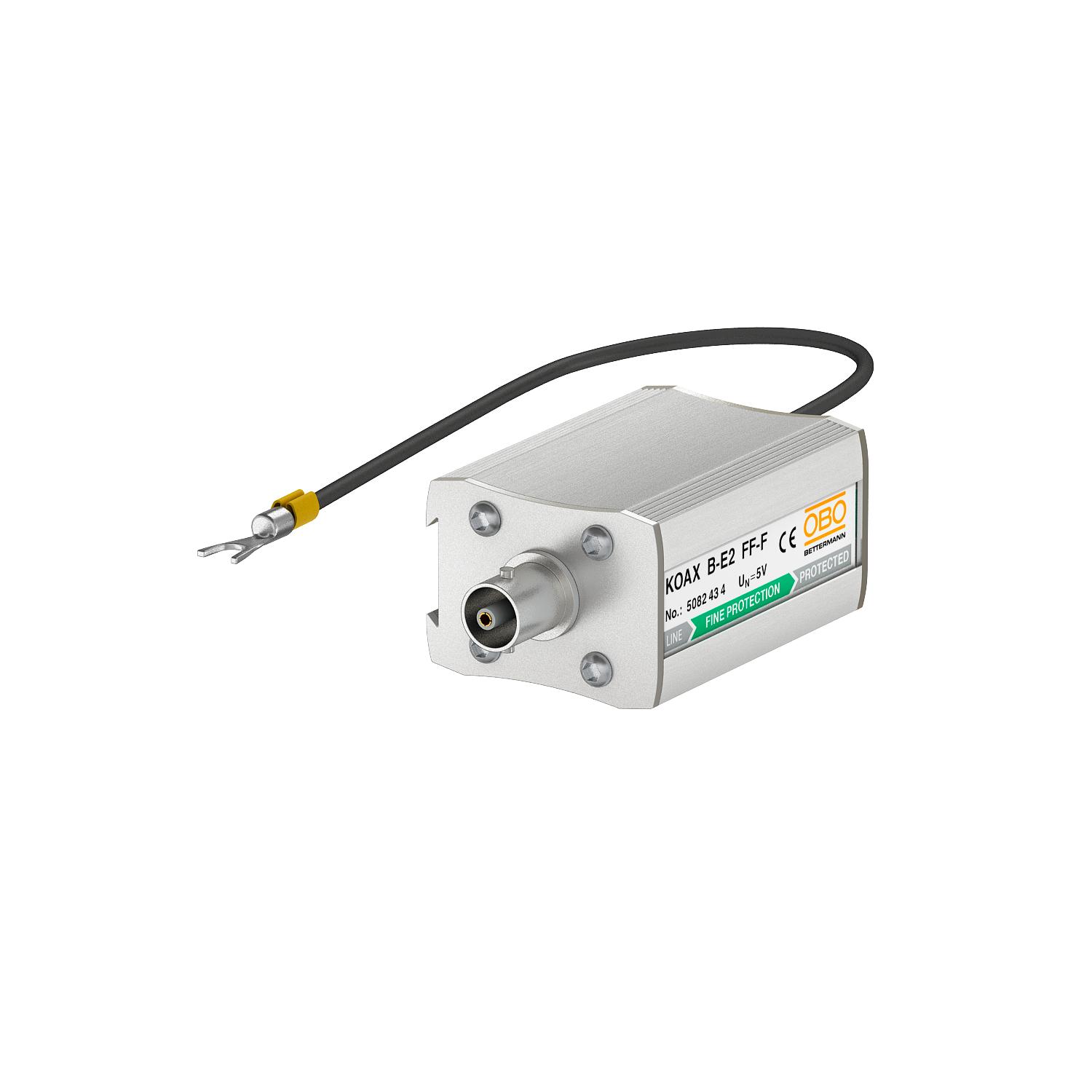

Limitatore di sovratensione KOAX B-E2 FF-F
N. art. 5082434 | EAN 4012196415731
- Descrizione del prodotto
-
Descrizione del prodottoApparecchio di protezione linee dati per sistemi TV/video coassiali
• in cassetta di alluminio
• BNC-Connector p/p
• montaggio semplice attraverso connettore intermedio
• connessione di sicurezza a due livelli
• montaggio su profilati di sospensione con accessori DLS-BS (5082 38 2)
Applicazione: Per la protezione di CCTV, segnali video; videocamere o impianti TV
• applicabile in sistemi CCTV e TV diversi
• proprietà di trasmissione ottimali
• innestabile sul profilati DIN
• tecnica di collegamento facile
-
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) ≤1,7 dB Capacità (filo-filo) <100 pF Capacità (filo-terra) <100 pF Collegamento schermo sì Contatto di segnalazione a distanza no Corrente di carico nominale AC 0,7 A Corrente di carico nominale DC 1 A Corrente nominale di scarica totale (8/20) 10 kA Dimensionee 6.2V Frequenza limite 160 MHz Grado di protezione IP40 Impedenza caratteristica 75 Ω Kategorie Tipo 2+3 / C2+C1 Livello di protezione filo - filo <40 V Livello di protezione filo - terra <600 V LPZ 1→3 Messa a terra tramite: Cavo di connessione Numero poli 1 Prüfnorm IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -20 °C Resistenza alla corrente impulsiva filo-filo C1: 1 kV / 0,5 kA (8/20µs) Resistenza alla corrente impulsiva filo-terra C2: 10 kV / 5 kA (8/20µs) Resistenza d'isolamento >1 GΩ Riflusso ammortizzamento ≥14 dB Schermatura diretto Sistema estraibile BNC SPD secondo IEC 61643-21 Classe II+III / C2+C1 Tensione massima continua AC 4,2 V Tensione massima continua DC 6 V Tipo di linea per limitatori di protezione da sovratensioni Linea dati COAX Versione Protezione fine Versione testata per esplosione (EX) no - Tutti i tipi
-
Accessori di montaggio
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Kit di fissaggio per apparecchi di protezione e barre DIN
DLS-BS 5082382 1 pz 19,40 CHF Prezzo / 1 pz - Download
-
