Limitatore di sovratensione MCD 50-B 3-OS 3 | 255 | IP20

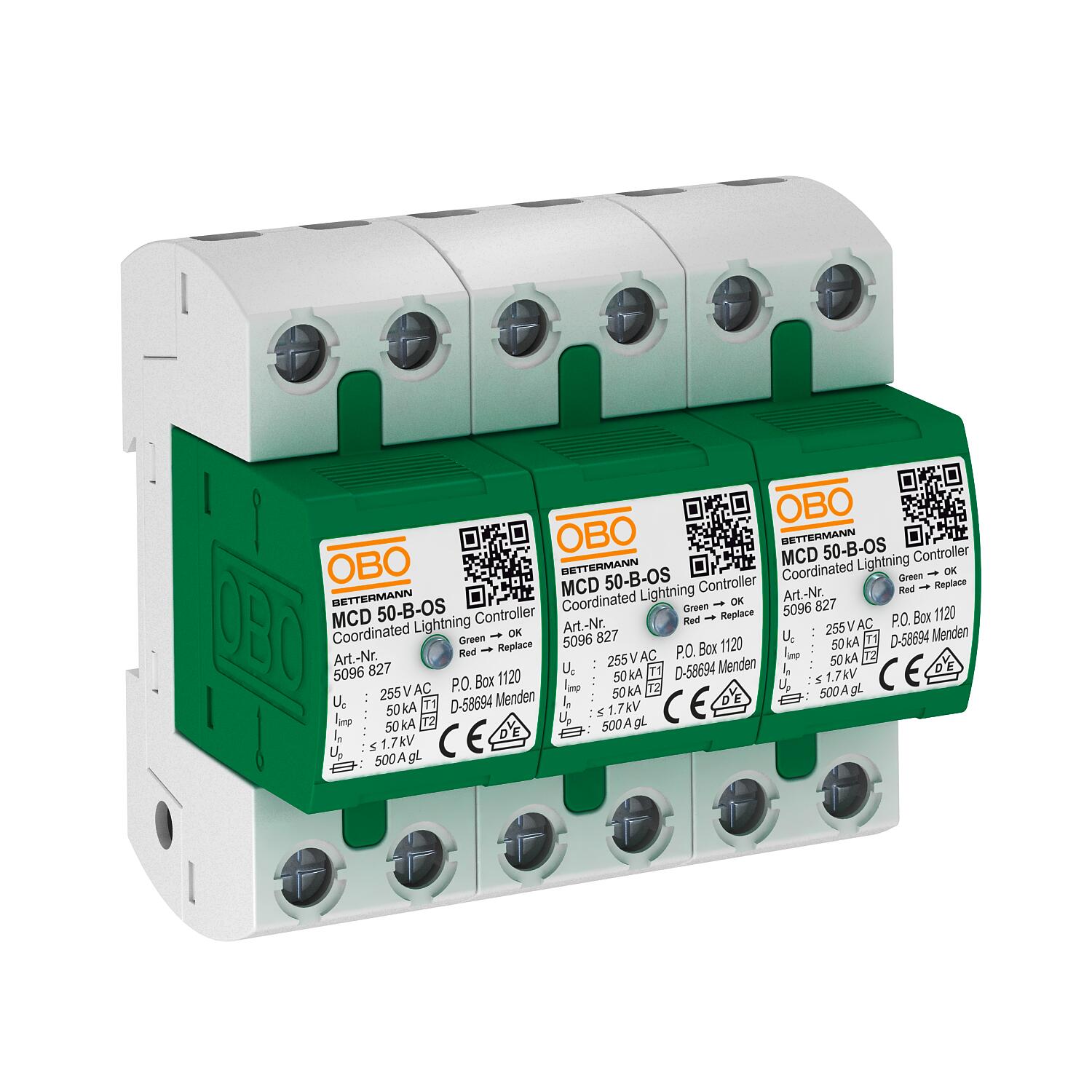

Limitatore di sovratensione MCD 50-B 3-OS

N. art. 5096835 | EAN 4012195288282

N. art. / Tipo	5096835 / MCD 50-B 3-OS

Versione dei poli	3

Tensione massima continua AC	255 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

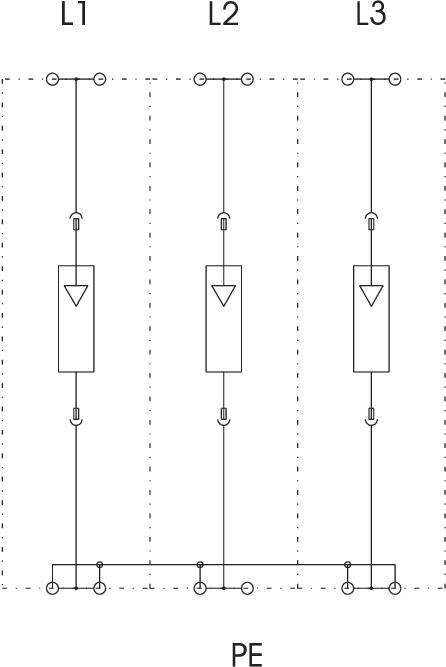

Set di deviatori combinati di tipo 1+2, 3 poli, con indicazione di funzione ottica, per l'utilizzo in reti TN-C:

Completamente preconfezionati e pronti per il collegamento, composti da: 3 x MCD 50-B-OS: limitatori di corrente da fulmine coordinati di tipo 1+2 EN 61643-11 Per interfaccia da 0 a 2 (LPZ) in conformità al concetto di zone di protezione dai fulmini secondo IEC 62305 ovvero VDE 0185-305.

• Equipotenzializzazione con protezione antifulmini secondo VDE 0185-305 (IEC 62305)
• Capacità di scarica corrente da fulmine 50 kA (10/350) per polo e fino a 150 kA (10/350) complessiva
• Livello di protezione <1,7 kV che consente la protezione dell'apparecchio
• Resistenza ai cortocircuiti 10 kA, fusibile limitatore fino a 500 A gL/gG • Potenza assorbita < 26 mW/polo
• Spinterometro incapsulato non soffiante

Utilizzo: impianti industriali ed edifici con protezione da fulmini esterna delle classi da I a IV.

Dati tecnici

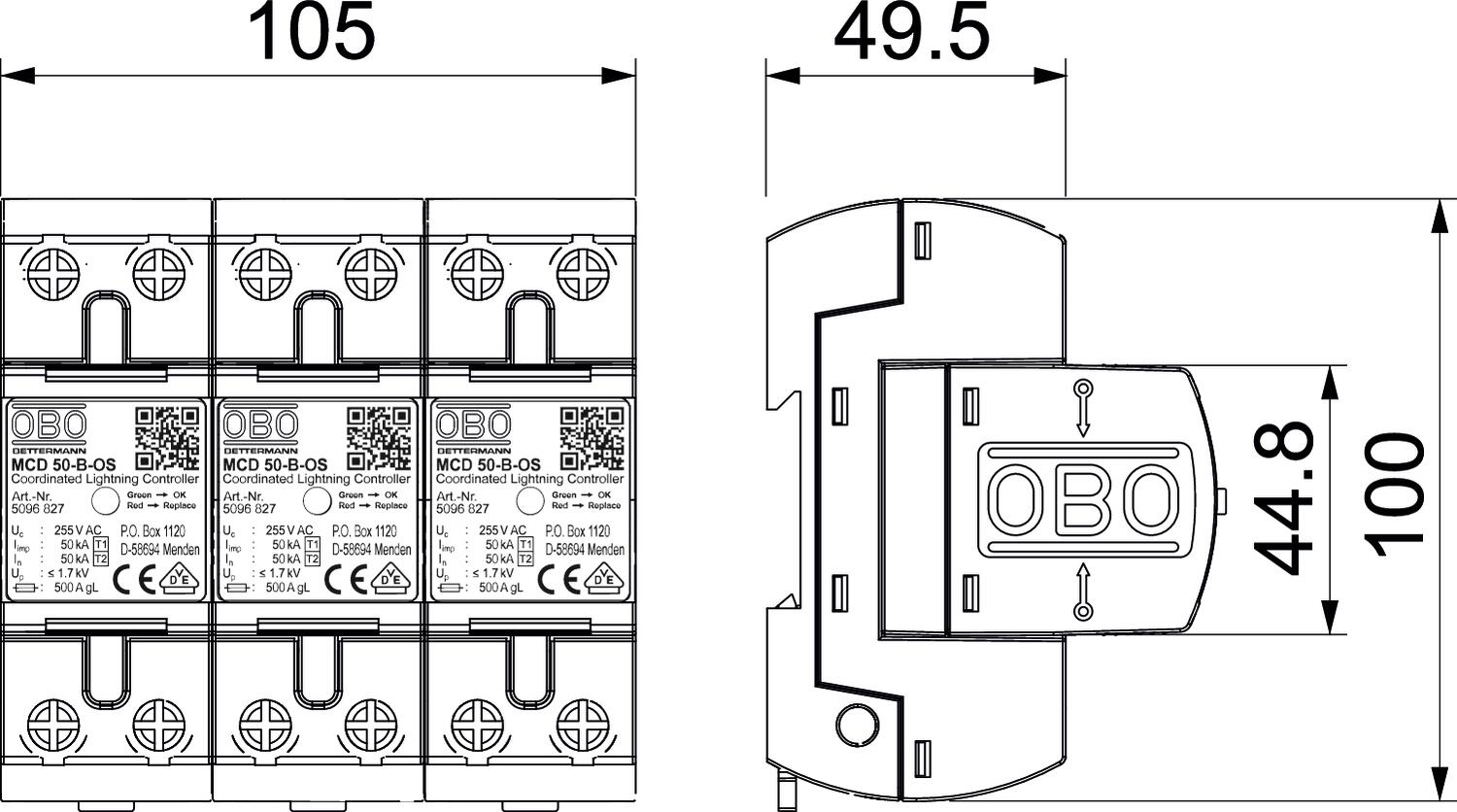

Misure

Altezza	69 mm
Classe di prova tipo 1	sì
Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	50 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	50 kA
Corrente nominale di scarica (8/20 µs) [totale]	150 kA
Dimensionee	255V
Forma della rete	TN-C
Forma della rete altro	no
Forma della rete DC	no
Forma della rete IT	no
Forma della rete TN	sì
Forma della rete TN-C	sì
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350) [totale]	150 kA
Impulso di corrente da fulmine (10/350 μs)	50 kA
Larghezza	105 mm
Livello di protezione [L-N]	≤1,7
LPZ	0→2
Lughezza.	100 mm
Massima potenza fusibile	500 A

Numero di poli	1
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	125 A
Omologazioni	VDE
Protezione massima da sovracorrente in rete	500
Resistenza ai cortocircuiti	10 kA
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	10 kA
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max	50 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	10 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	85 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<100 ns
Tensione continua massima (L-N)	255 V
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione	3-poli
Versione dei poli	3
