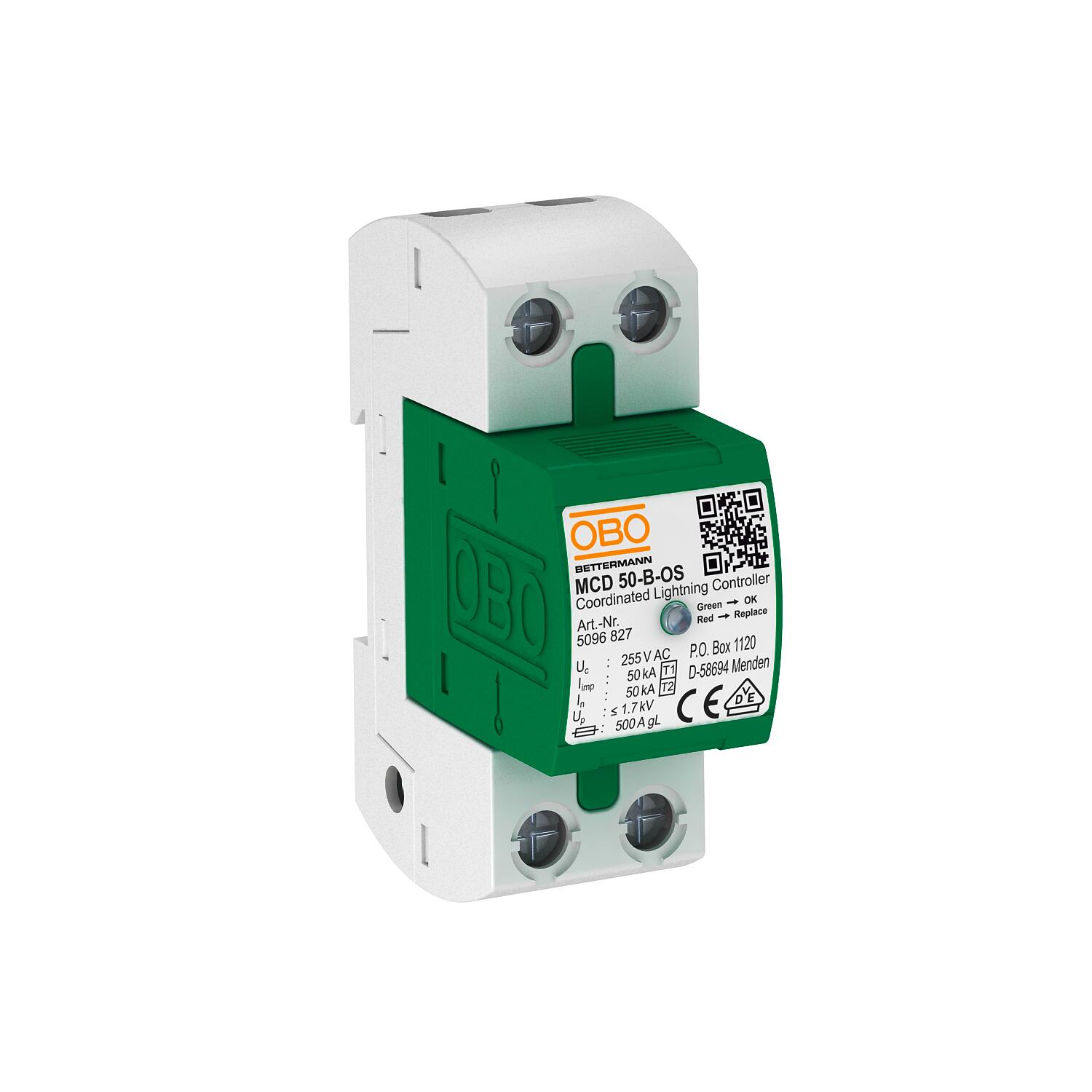

Limitatore di sovratensione MCD 50-B-OS 1 | 255 | IP20

Limitatore di sovratensione MCD 50-B-OS

N. art. 5096852 | EAN 4012195051466

N. art. / Tipo	5096852 / MCD 50-B-OS

Versione dei poli	1

Tensione massima continua AC	255 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Scaricatore combinato tipo 1 + 2, 1 polo, per l'uso in reti TN e TT:

MCD 50-B-OS: scaricatore di fulmini coordinato tipo 1 + 2 secondo EN 61643-11 con indicazione ottica di funzionamento. Per interfacce da 0 a 2 (LPZ) in conformità al concetto di zone di protezione dai fulmini secondo IEC 62305 ovvero DIN VDE 0185-305.

• Capacità di scarica 50 kA (10/350 µs) per polo
• Assorbimento di potenza < 26 mW/polo
• Livello di protezione < 1,7 kV, consente la protezione dell'apparecchio
• Corrente susseguente estinguibile 10 kA
• Incl. cappuccio innestabile per marcare i collegamenti
• Spinterometro incapsulato non soffiante
• Inserimento possibile in quadri di distribuzione comunemente in commercio

Utilizzo: piani di sovratensione compatti e installazioni in una distribuzione.

Dati tecnici

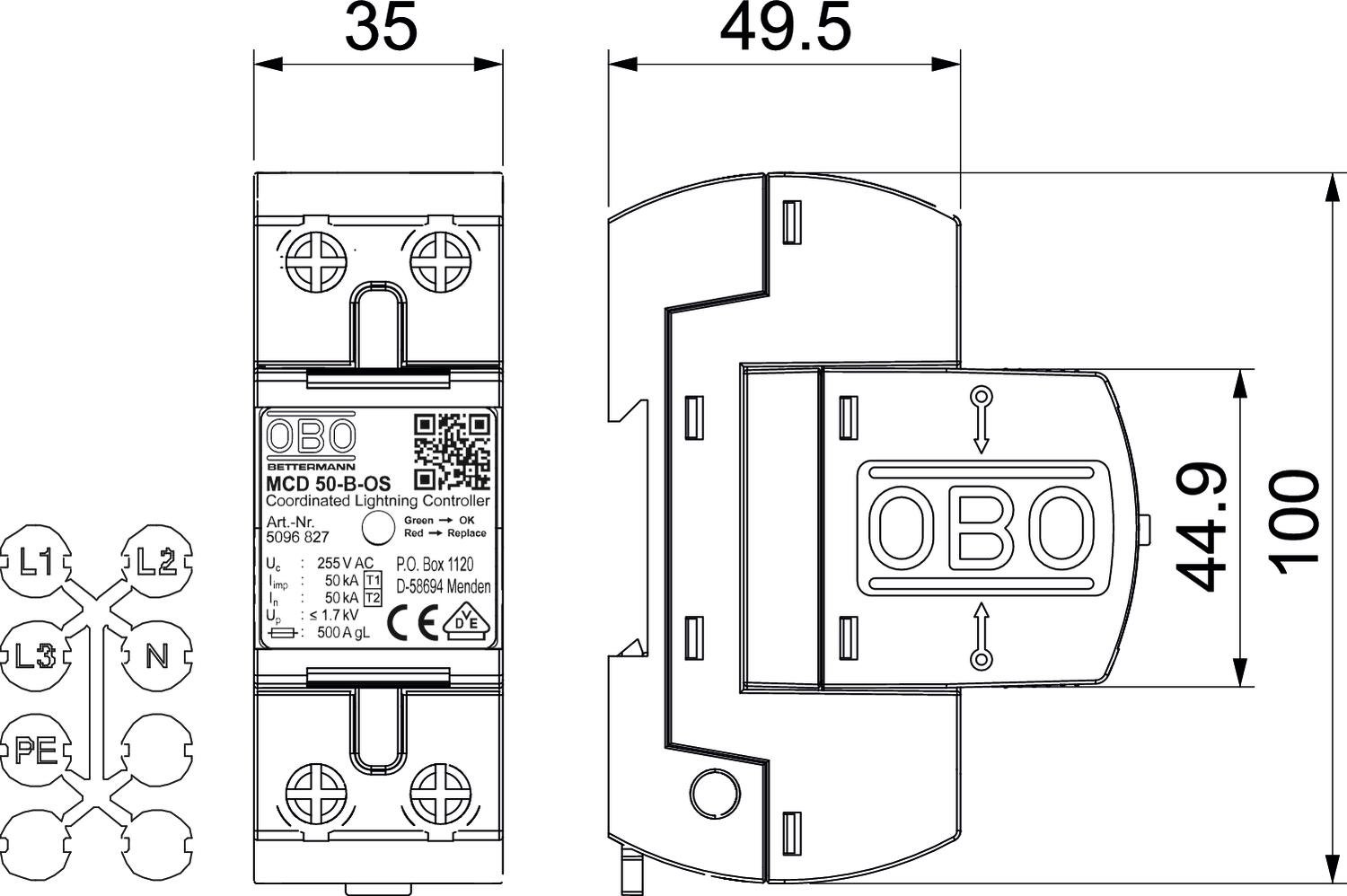

Misure

Altezza	69 mm
Classe di prova tipo 1	sì
Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	50 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	50 kA
Corrente nominale di scarica (8/20 µs) [totale]	50 kA
Dimensionee	255V
Forma della rete	TN-S, TT
Forma della rete altro	no
Forma della rete DC	no
Forma della rete IT	no
Forma della rete TN	sì
Forma della rete TN-C	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350) [totale]	50 kA
Impulso di corrente da fulmine (10/350 μs)	50 kA
Larghezza	35 mm
Livello di protezione [L-N]	≤1,7
LPZ	0→2
Lughezza.	100 mm
Massima potenza fusibile	500 A

Numero di poli	1
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	125 A
Omologazioni	VDE
Protezione massima da sovracorrente in rete	500
Resistenza ai cortocircuiti	10 kA
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	10 kA
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max	50 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	10 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	85 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<100 ns
Tensione continua massima (L-N)	255 V
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione	a 1 polo
Versione dei poli	1
