Limitatore di sovratensione MDP-2 D-12-T-10 2 | 10,5 | 15 | Morsetto

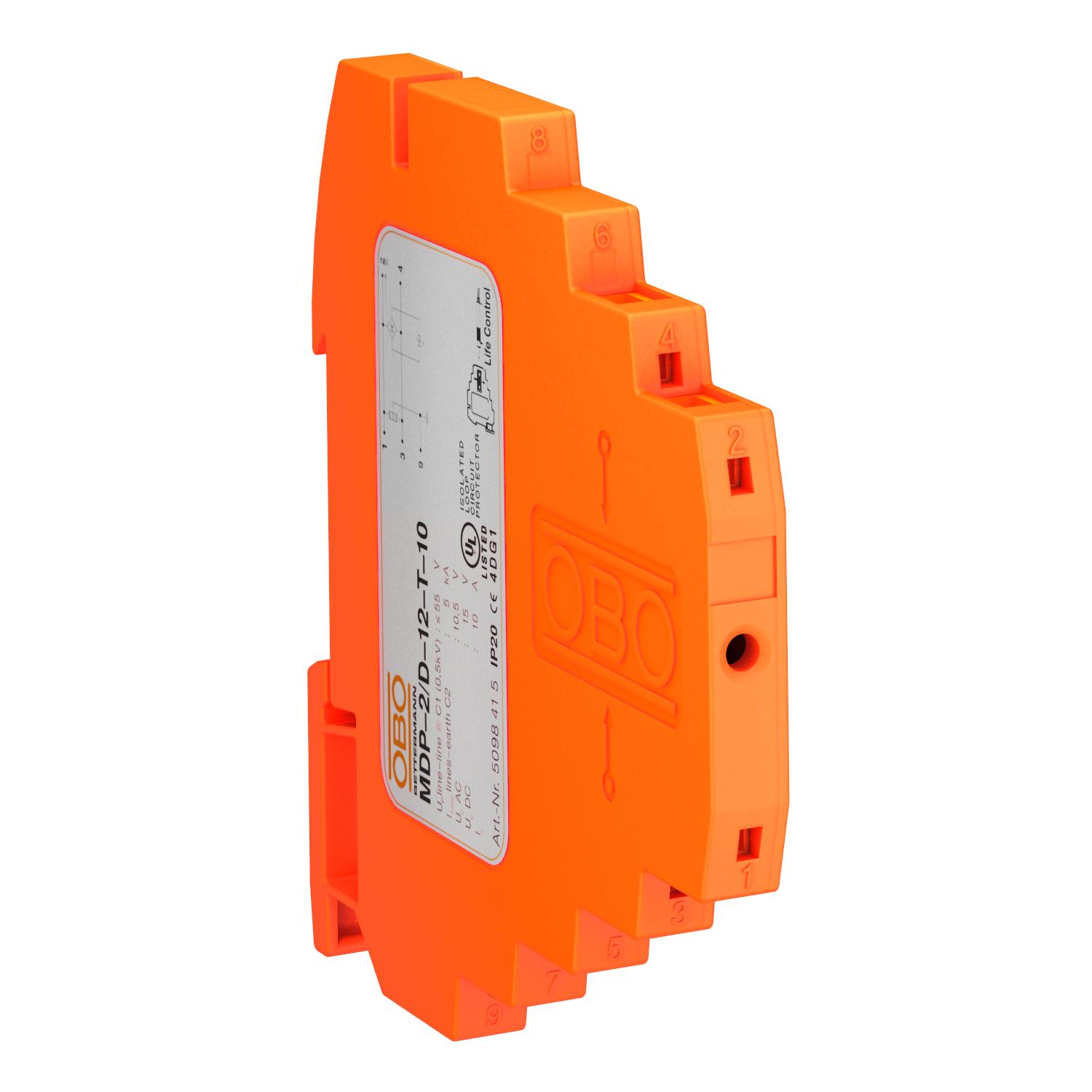

Limitatore di sovratensione MDP-2 D-12-T-10

N. art. 5098415 | EAN 4012195787372

N. art. / Tipo

Numero poli

Tensione massima continua AC	10,5 V

Tensione massima continua DC	15 V

Sistema estraibile	Morsetto

Descrizione del prodotto

Descrizione del prodotto

Sistema di protezione con funzione di prova; versione 12 V

• Corrente nominale fino a 10 A
• Apparecchio di protezione per sistemi multicoppia
• Messa a terra schermata diretta e con morsetti di collegamento senza vite
• lngombro di installazione in soli 8,7 mm
• Possibilità di verifica della protezione con Life Control
• Elevata frequenza di trasmissione dati fino a 100 MHz
• certificato UL (4DG1)

Applicazione: impiego universale sulle guide DIN da 35 mm in scatola di derivazione.

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤3 dB
Capacità (filo-filo)	<40 pF
Collegamento schermo	sì
Corrente di carico nominale AC	0,7 A
Corrente di carico nominale DC	10 A
Corrente nominale di scarica totale (10/350)	D1: 1 kA
Corrente nominale di scarica totale (8/20)	5 kA
Dimensionee	12V
Frequenza limite	100 MHz
Grado di protezione	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione filo - filo	<55 V
Livello di protezione filo - terra	<800 V
LPZ	0→3
Messa a terra tramite:	Profilato Omega
Numero poli	2
Omologazioni	UL
Prüfnorm	IEC 61643-21

Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistenza d'isolamento	>100 MΩ
Schermatura	diretto
Segnalazione sull'apparecchio	leggibile
Sezione attacco a più fili max	1,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continua AC	10,5 V
Tensione massima continua DC	15 V
Tensione nominale	12 V

Tutti i tipi
