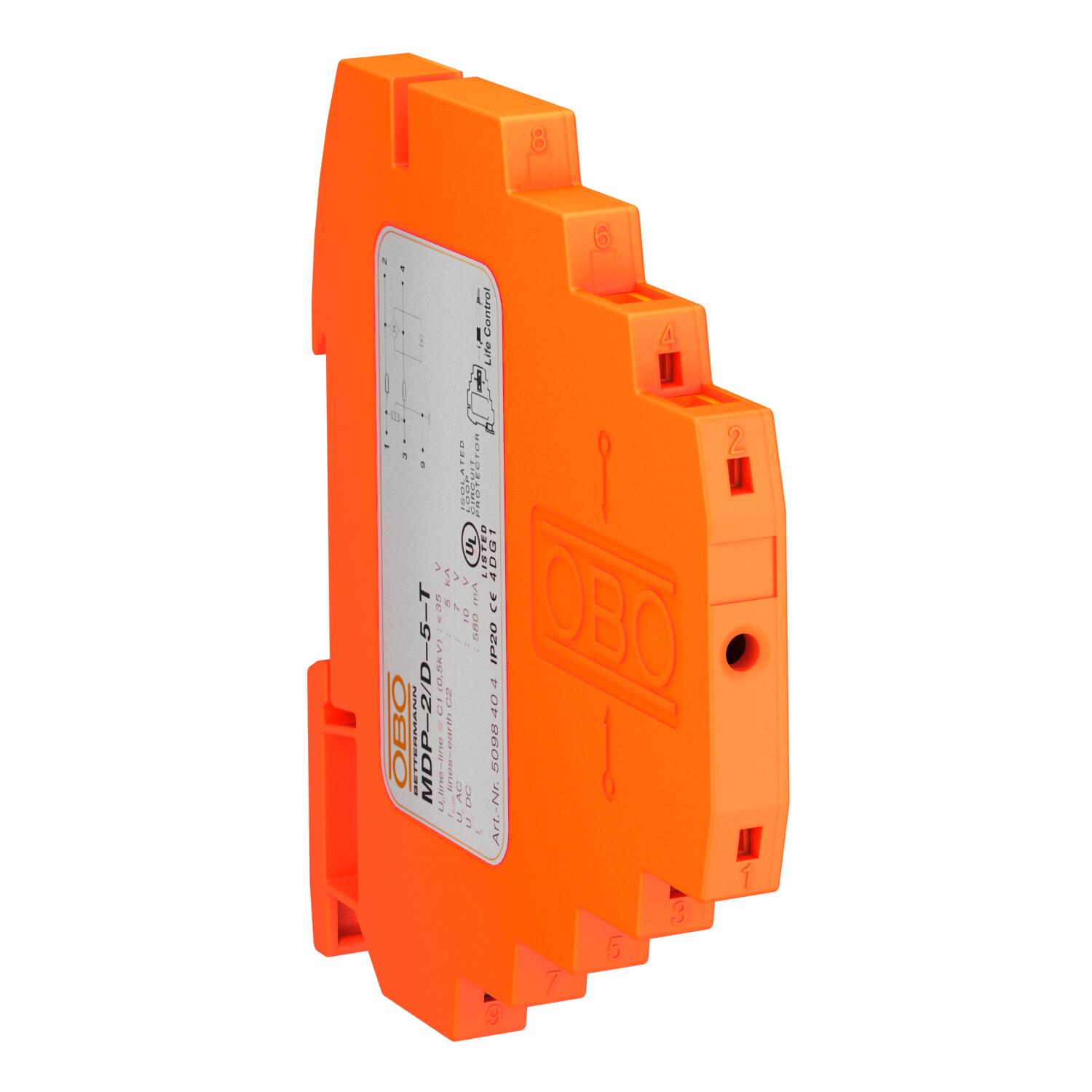

Limitatore di sovratensione MDP-2 D-5-T

N. art. 5098404 | EAN 4012195406839

N. art. / Tipo

Numero poli

Tensione massima continua AC	7 V

Tensione massima continua DC	10 V

Sistema estraibile	Morsetto

Descrizione del prodotto

Descrizione del prodotto

Sistema di protezione con funzione di prova; versione 5 V

• Corrente nominale fino a 0,58 A
• Apparecchio di protezione per sistemi multicoppia
• Messa a terra schermata diretta e con morsetti di collegamento senza vite
• lngombro di installazione in soli 8,7 mm
• Possibilità di verifica della protezione con Life Control
• Elevata gamma di frequenza da 0 a 100 MHz
• certificato UL (4DG1)

Applicazione: impiego universale sulle guide DIN da 35 mm in scatola di derivazione.

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤3 dB
Capacità (filo-filo)	< 40 pF
Collegamento schermo	sì
Contatto di segnalazione a distanza	no
Corrente di carico nominale AC	0,4 A
Corrente di carico nominale DC	0,58 A
Corrente nominale di scarica totale (10/350)	D1: 1 kA
Corrente nominale di scarica totale (8/20)	5 kA
Dimensionee	5V
Frequenza limite	100 MHz
Grado di protezione	IP20
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione @ C1	<50 V
Livello di protezione filo - filo	<35 V
Livello di protezione filo - terra	<800 V
LPZ	0→3
Messa a terra tramite:	Profilato Omega
Monitoraggio limitatore	no
Numero poli	2
Omologazioni	UL
Prüfnorm	IEC 61643-21

Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C1: 0,5 kV / 0,25 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra	C2: 5 kV / 2,5 kA (8/20µs)
Resistenza d'isolamento	>10 MΩ
Resistenza di serie per filo	2,35 Ω ± 5 %
Schermatura	diretto
Segnalazione sull'apparecchio	leggibile
Sezione attacco a più fili max	1,5 mm²
Sezione attacco a più fili min.	0,14 mm²
Sezione attacco flessibile max	2,5 mm²
Sezione attacco flessibile min.	0,14 mm²
Sezione attacco rigida max	2,5 mm²
Sezione attacco rigida min.	0,14 mm²
Sistema estraibile	Morsetto
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continua AC	7 V
Tensione massima continua DC	10 V
Tensione nominale	5 V
Versione testata per esplosione (EX)	no

Tutti i tipi

Tutti i tipi

Tipo	Numero poli	Tensione massima continua AC	Tensione massima continua DC	Sistema estraibile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
MDP-2 D-5-T	2	7 V	10 V	Morsetto	5098404	pz	1 pz	74,95 CHF Prezzo / 1 pz
MDP-3 D-5-T	3	7 V	10 V	Morsetto	5098407	pz	1 pz	109,55 CHF Prezzo / 1 pz
MDP-4 D-5-T	4	7 V	10 V	Morsetto	5098411	pz	1 pz	144,10 CHF Prezzo / 1 pz
