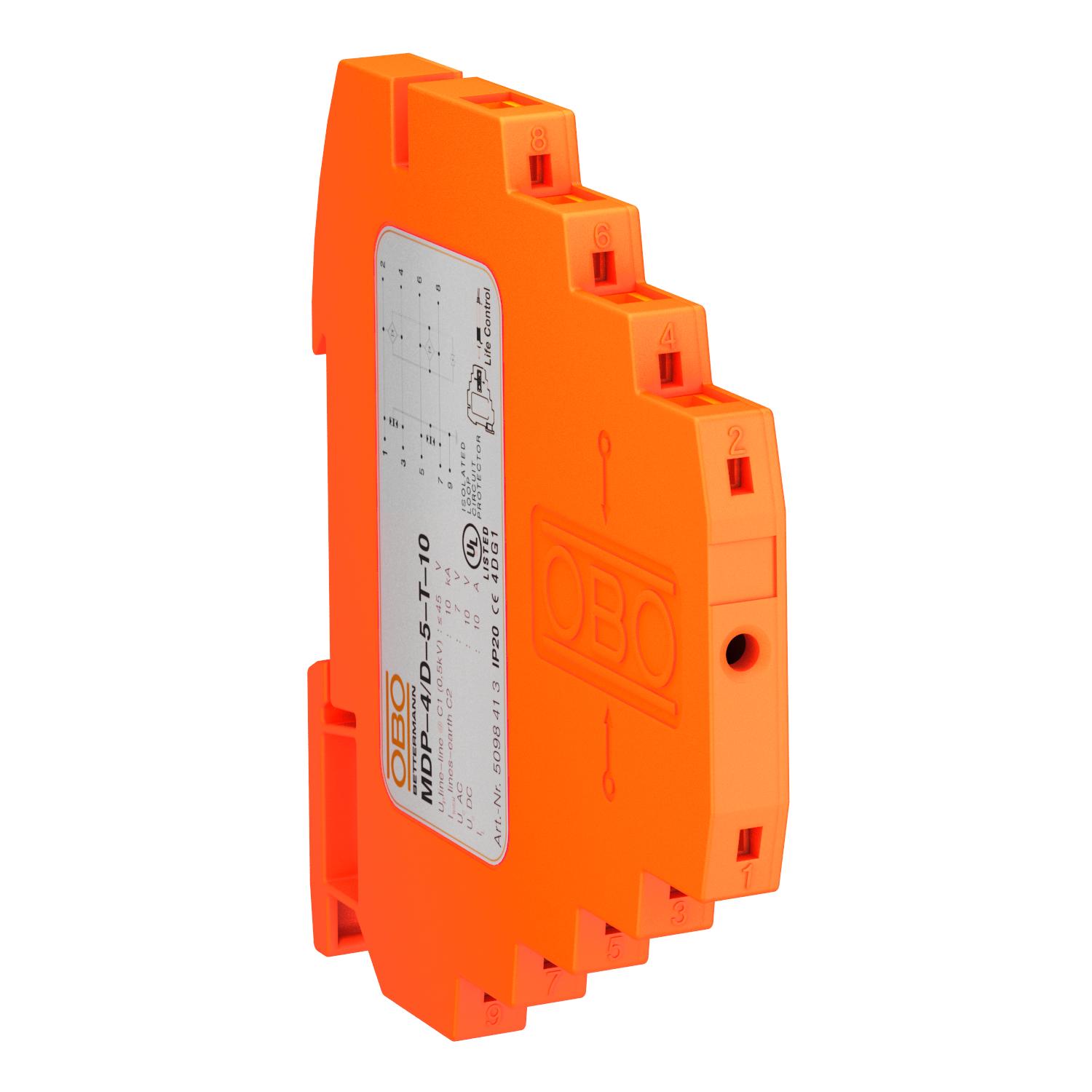

Limitatore di sovratensione MDP-4 D-5-EX
N. art. 5098413 | EAN 4012195625124
- Descrizione del prodotto
-
Descrizione del prodotto
Sistema di protezione con funzione di prova; versione 5 V
• Corrente nominale fino a 10 A
• Apparecchio di protezione per sistemi multicoppia
• Messa a terra schermata diretta e con morsetti di collegamento senza vite
• lngombro di installazione in soli 8,7 mm
• Possibilità di verifica della protezione con Life Control
• Elevata frequenza di trasmissione dati fino a 100 MHz
• certificato UL (4DG1)
Applicazione: impiego universale sulle guide DIN da 35 mm in scatola di derivazione.
-
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) ≤3 dB Capacità (filo-filo) < 40 pF Collegamento schermo sì Corrente di carico nominale AC 0,7 A Corrente di carico nominale DC 10 A Corrente impulsiva 2 kA Corrente nominale di scarica totale (10/350) D1: 2 kA Corrente nominale di scarica totale (8/20) 10 kA Dimensionee 5V Frequenza limite 100 MHz Grado di protezione IP20 Kategorie Tipo 1+2+3 / D1+C2+C1 Livello di protezione filo - filo <45 V Livello di protezione filo - terra <800 V LPZ 0→3 Messa a terra tramite: Profilato Omega Numero poli 4 Omologazioni UL Prüfnorm IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C1: 0,5 kV / 0,25 kA (8/20µs) Resistenza d'isolamento >10 MΩ Schermatura diretto Segnalazione sull'apparecchio leggibile Sezione attacco a più fili max 1,5 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 2,5 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 2,5 mm² Sezione attacco rigida min. 0,14 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-21 Classe I+II+III / D1+C2+C1 Tensione massima continua AC 7 V Tensione massima continua DC 10 V Tensione nominale 5 V - Tutti i tipi
-
Accessori del sistema
Prodotti Tipo N. art. Quantità Conf. Prezzo di listino IVA escl.
Morsettiera di messa a terra
VB-MDP 10-MD 5098470 1 pz 8,70 CHF Prezzo / 1 pz - Download
-
