Limitatore di sovratensione RJ11-TELE 4-C 4 | Protezione combinata, 4 fili | 120 | 170 | RJ11

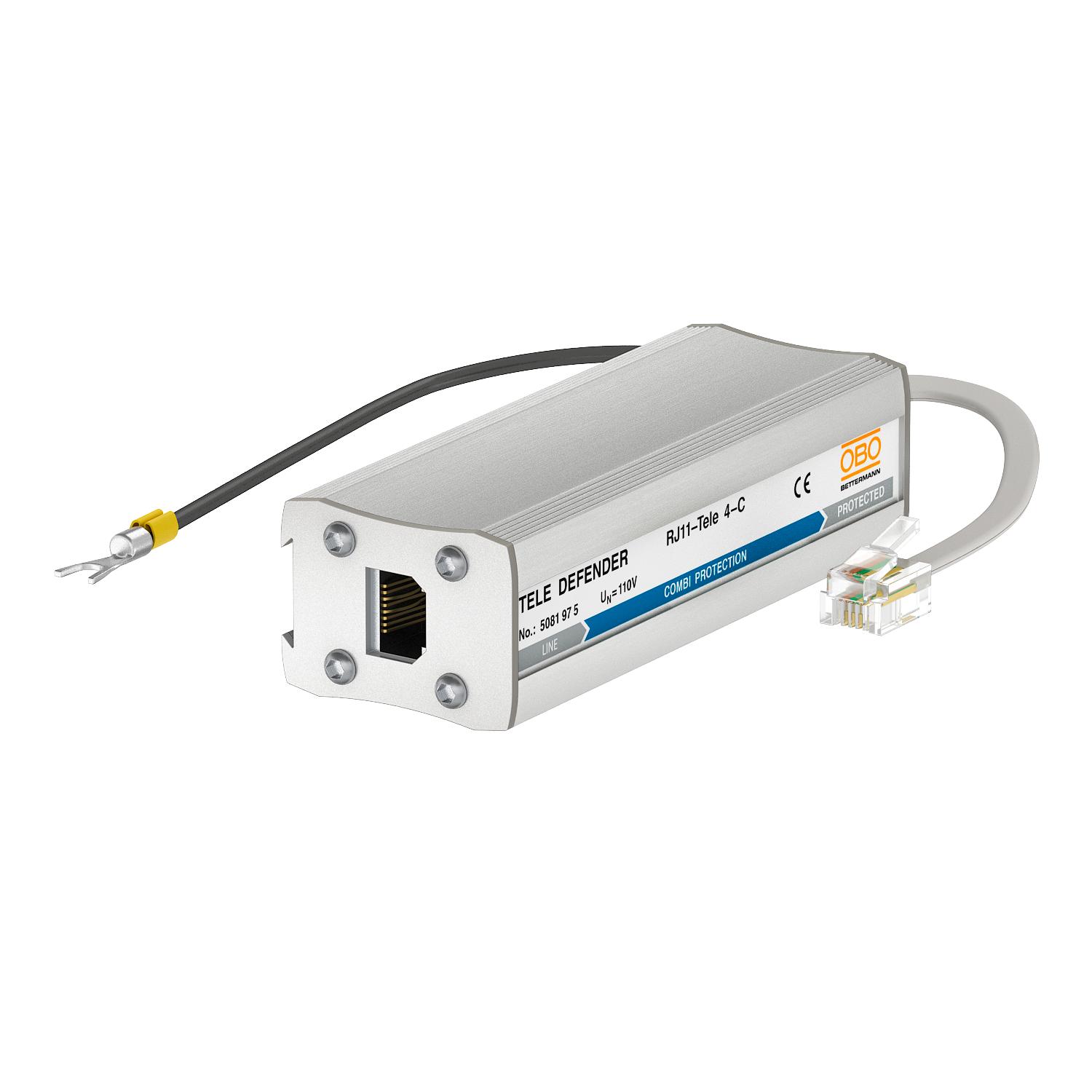

Limitatore di sovratensione RJ11-TELE 4-C

N. art. 5081975 | EAN 4012196415656

N. art. / Tipo

Numero poli	4

Versione

Tensione massima continua AC	120 V

Tensione massima continua DC	170 V

Sistema estraibile

Descrizione del prodotto

Descrizione del prodotto

Apparecchio di protezione per linee dati per sistemi di telecomunicazioni analogici

• cover in alluminio
• connessione di sicurezza a due livelli
• montaggio semplice
• comprende cavo da 150 mm con connettori RJ11 o RJ45
• larghezza di banda ottimizzata per sistemi TK
• montaggio su profilati di sospensione con accessori DLS-BS (5082 38 2)

Impiego: Per sistemi di telecomunicazione analogici
• nell'alloggiamento in alluminio
• montaggio semplice su profilati o sul dispositivo finale
• comprende cavo di connessione da 150 mm con connettori RJ411
• larghezza di banda ottimizzata per sistemi TK

Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss)	≤3 dB
Capacità (filo-filo)	<500 pF
Capacità (filo-terra)	<20 pF
Corrente di carico nominale AC	0,2 A
Corrente di carico nominale DC	0,3 A
Corrente nominale di scarica totale (10/350)	1,5 kA
Corrente nominale di scarica totale (8/20)	4 kA
Dimensionee	170V
Frequenza limite	12 MHz
Grado di protezione	IP40
Kategorie	Tipo 1+2+3 / D1+C2+C1
Livello di protezione filo - filo	<300 V
Livello di protezione filo - terra	<600 V
Livello di protezione filo - terra a 1kV/µs (C3)	<245
LPZ	0→3
Messa a terra tramite:	Cavo di connessione

Numero poli	4
Prüfnorm	IEC 61643-21
Range di temperatura di esercizio max	80 °C
Range di temperatura di esercizio min.	-40 °C
Resistenza alla corrente impulsiva filo-filo	C1: 1 kV / 0,5 kA (8/20)
Resistenza alla corrente impulsiva filo-terra	C2: 2 kV / 1 kA (8/20)
Resistenza d'isolamento	> 34 MΩ
Resistenza di serie per filo	8,2 Ω ± 10 %
Segnalazione sull'apparecchio	senza
Sistema estraibile	RJ11
SPD secondo IEC 61643-21	Classe I+II+III / D1+C2+C1
Tensione massima continua AC	120 V
Tensione massima continua DC	170 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di telecomunicazione
Versione	Protezione combinata, 4 fili

Tutti i tipi

Tutti i tipi

Tipo	Numero poli	Versione	Tensione massima continua AC	Tensione massima continua DC	Sistema estraibile	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
RJ11-TELE 4-C	4	Protezione combinata, 4 fili	120 V	170 V	RJ11	5081975	pz	1 pz	127,40 CHF Prezzo / 1 pz
RJ11-TELE 4-F	4	Protezione fine, 4 fili	120 V	170 V	RJ11	5081977	pz	1 pz	111,60 CHF Prezzo / 1 pz
RJ45-TELE 4-C	4	Protezione combinata, 4 fili	120 V	170 V	RJ45	5081982	pz	1 pz	127,40 CHF Prezzo / 1 pz
RJ45-TELE 4-F	4	Protezione fine, 4 fili	120 V	170 V	RJ45	5081984	pz	1 pz	108,00 CHF Prezzo / 1 pz
