Limitatore di sovratensione ÜSM-10-230I2P-0 1+N/PE | 255 | IP20

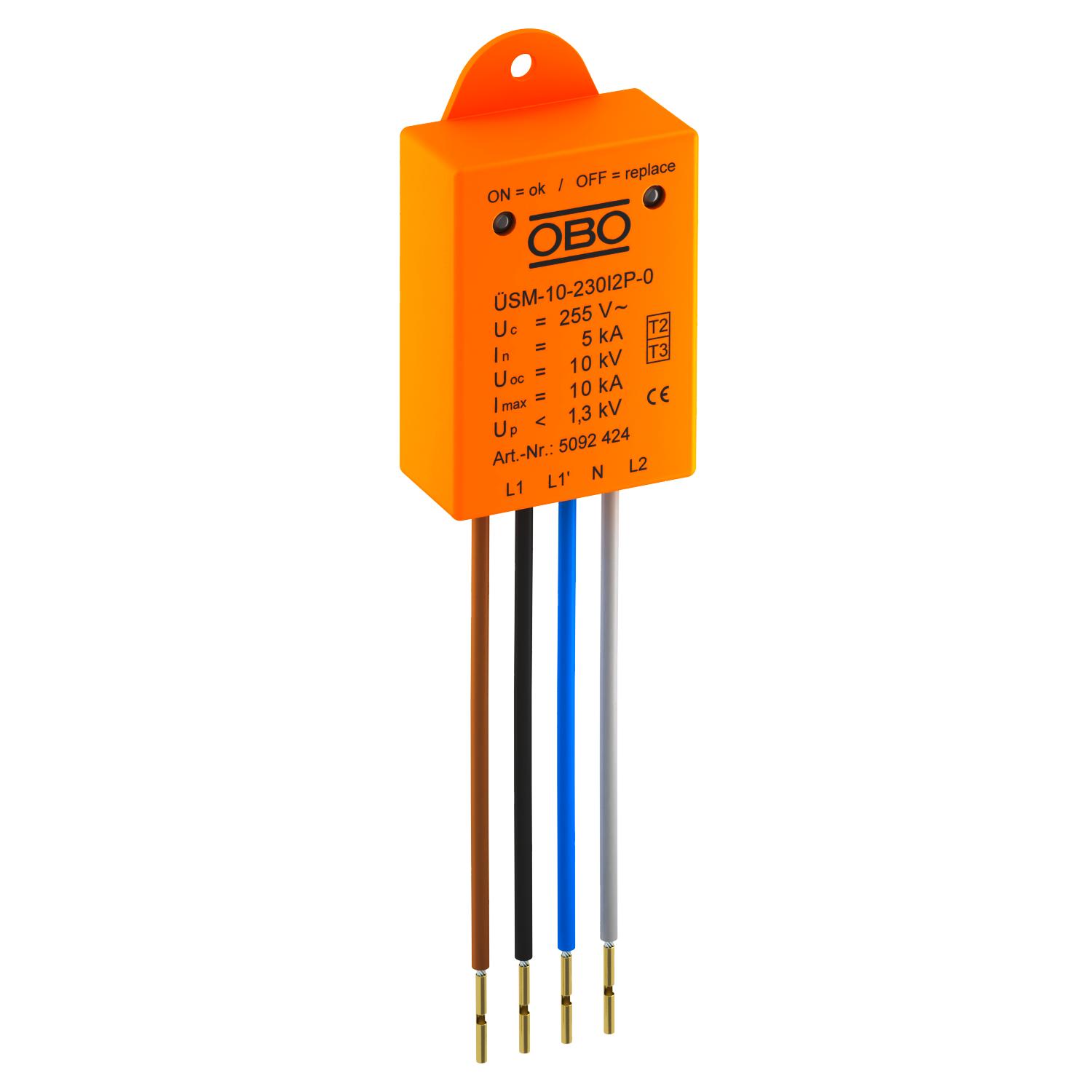

Limitatore di sovratensione ÜSM-10-230I2P-0

N. art. 5092424 | EAN 4012196426751

N. art. / Tipo	5092424 / ÜSM-10-230I2P-0

Versione dei poli	1+N/PE

Tensione massima continua AC	255 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Modulo di protezione da sovratensione tipo 2+3 secondo DIN EN 61643-11 per reti 230/400V.

Concepito per la protezione degli apparecchi elettronici, come ad esempio i driver LED.

• per luci con 2 fasi (riduzione di potenza)

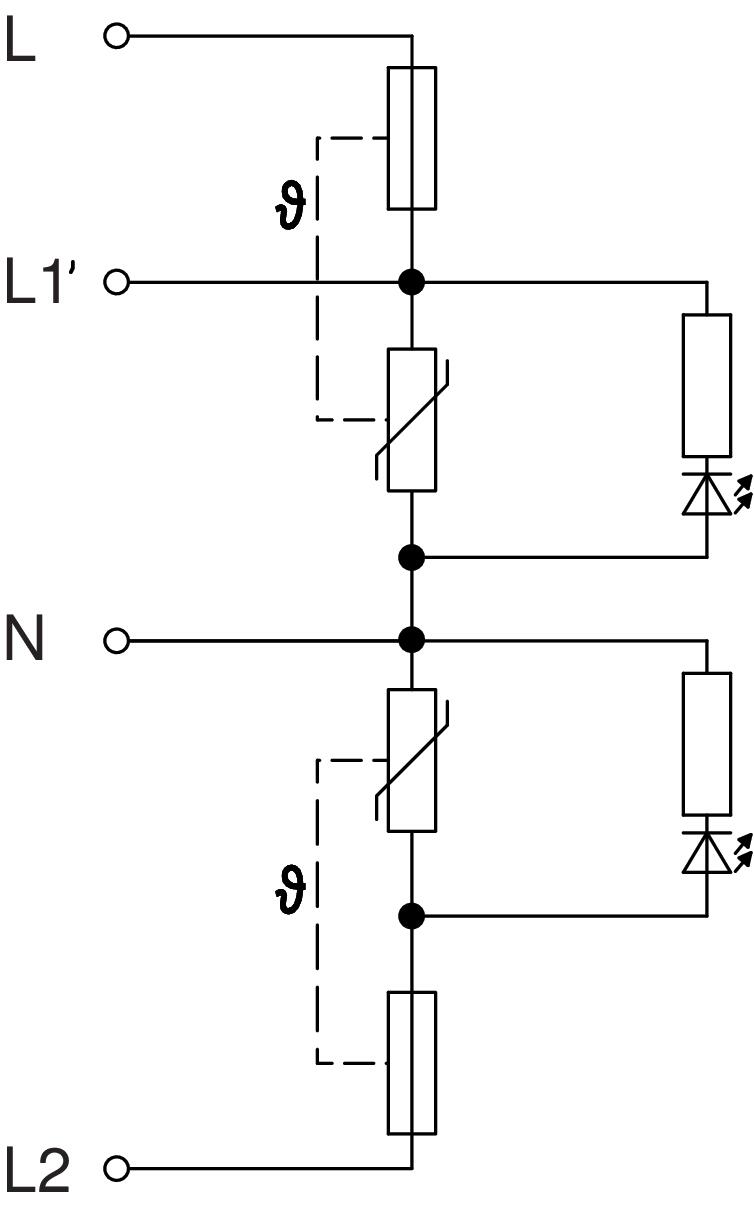

• con visualizzazione delle funzioni e disinserimento del circuito di potenza in caso di guasto del dispositivo di protezione dalle sovratensioni
• dimensioni ridotte per montaggio in scatole di connessione aste o davanti al driver
• circuito di protezione con capacità massima di scarico corrente di 10 kA
• riduzione della sovratensione a meno di 1300 V (livello di protezione)
• per luci (SK II) isolate senza collegamento PE

Applicazione: In cassette per la giunzione dei cavi, scatole di derivazione, condotti per cavi e sistemi sotto pavimento
Per la protezione da sovratensioni di apparecchi elettronici come per esempio luci a LED

Dati tecnici

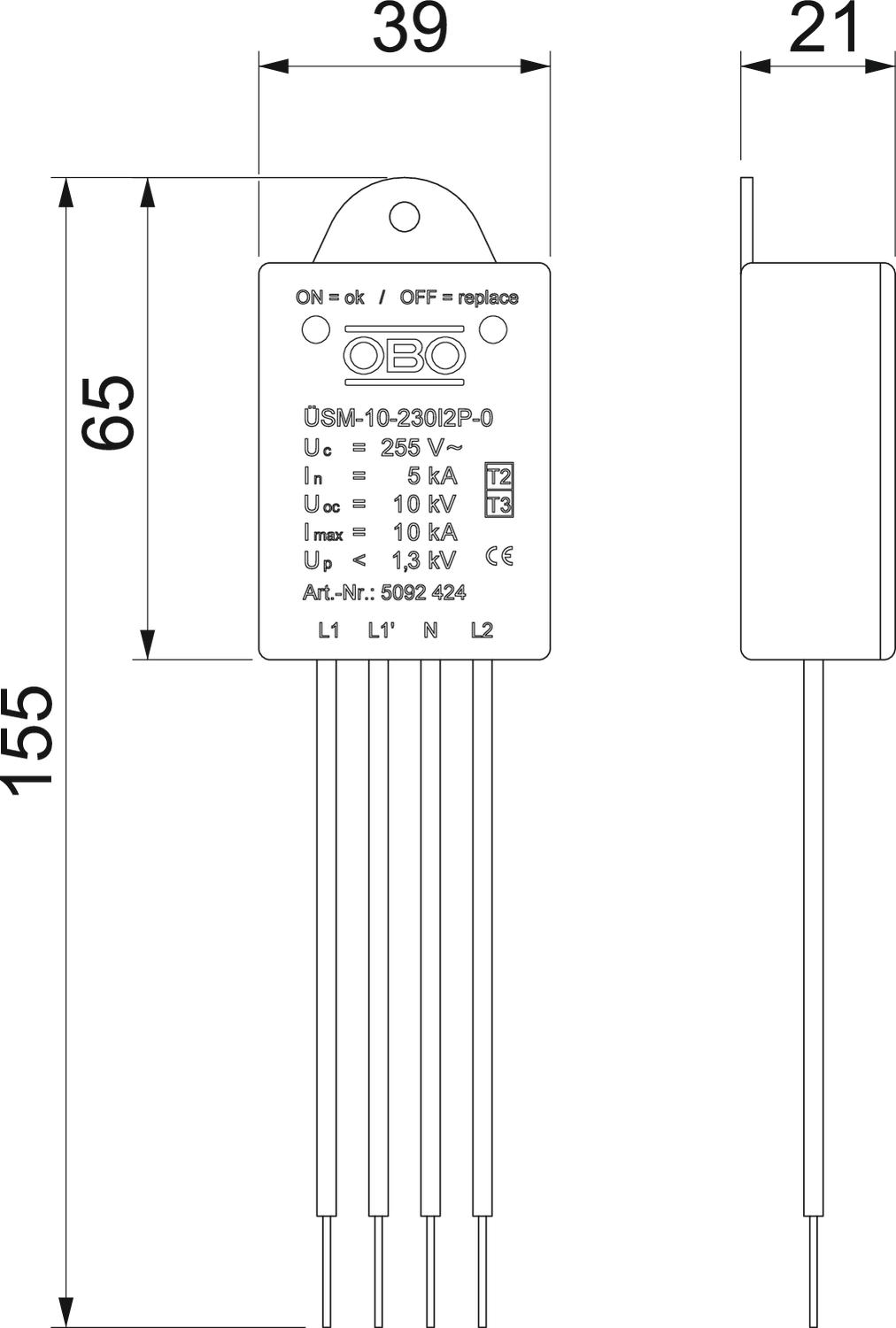

Misure

Altezza	21 mm
Classe di prova tipo 2	sì
Classe di prova tipo 3	sì
Corrente nominale di dispersione (8/20 µs)	5 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	5 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	5 kA
Corrente nominale di scarica massima (8/20 μs)	10 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	10 kA
Corrente nominale di scarica massima (8/20 μs) [N-PE]	10 kA
Dimensionee	230V
Grado di protezione	IP20
Larghezza	40 mm
Livello di protezione [L-N]	≤1300
LPZ	1→2
Lughezza.	155 mm
Lunghezza cavo di collegamento	0,09 m

Massima potenza fusibile	16 A
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	16 A
Protezione massima da sovracorrente in rete	16
Segnalazione sull'apparecchio	ottico
SPD secondo EN 61643-11	Tipo 2+3
SPD secondo IEC 61643-1	classe II+III
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	255 V
Tensione continua massima (N-PE)	255 V
Tensione massima continua AC	255 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tipo di montaggio	altro
Versione	2 poli senza PE per SK II
Versione dei poli	1+N/PE
