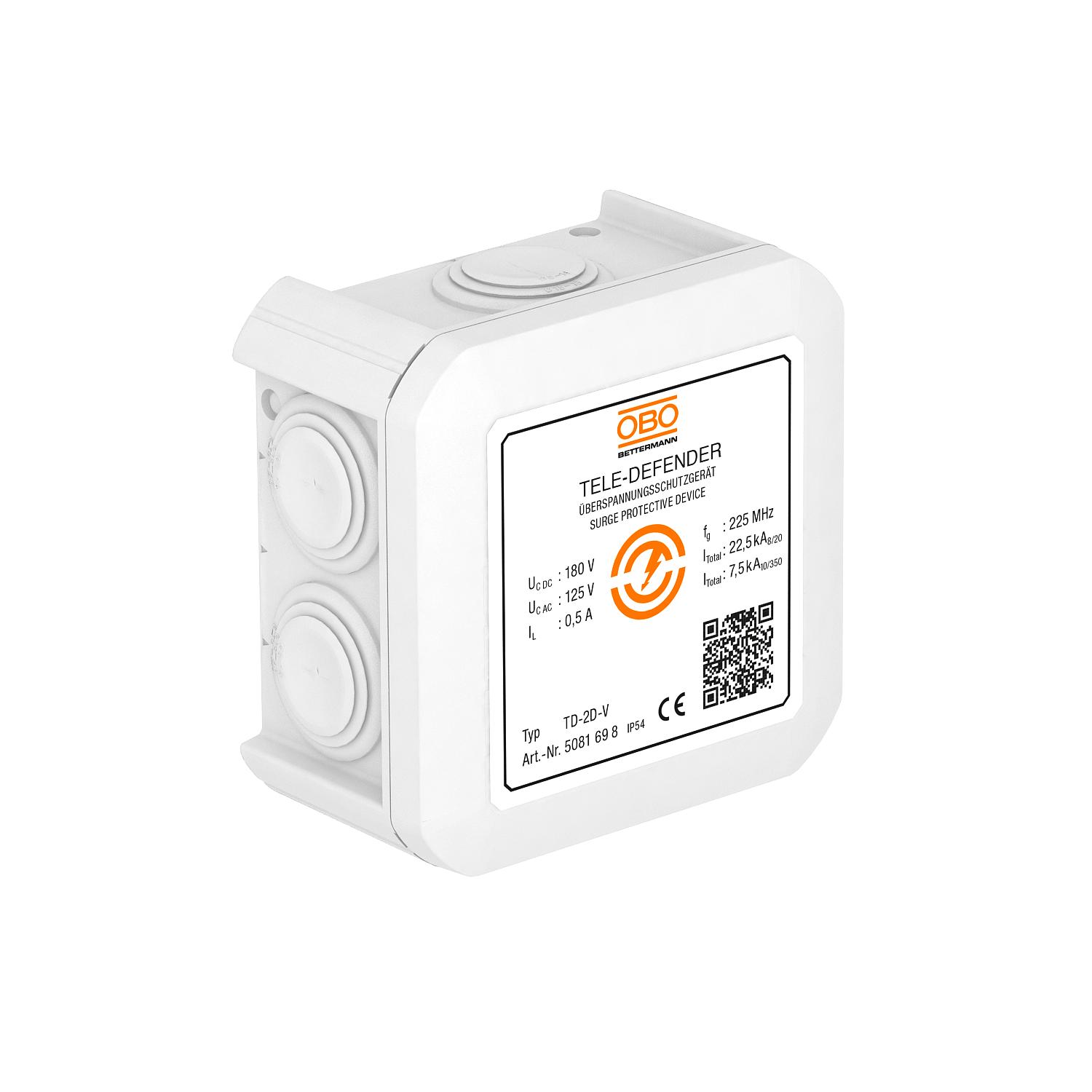

Limitatore di sovratensione TD-2D-V
N. art. 5081698 | EAN 4012196427444
- Descrizione del prodotto
-
Descrizione del prodottoApparecchio di protezione linee dati per impianti di telecomunicazione
• Livello di protezione ridotto con carichi di corrente elevati
• Morsetti "Push-In" per un'installazione rapida
• Ottimizzazione della larghezza di banda per una trasmissione sicura fino a 225 MHz
• Montaggio non incassato
Impiego: ideale per tutti i sistemi di comunicazione DSL, collegamenti IP, ISDN o telecomunicazione analogica
-
- Dati tecnici
-
Dati tecnici
Attenuazione d’inserimento (insertion loss) ≤3 dB Capacità (filo-filo) <10 pF Capacità (filo-terra) <20 pF Collegamento schermo sì Colore bianco Contatto di segnalazione a distanza no Corrente di carico nominale AC 0,35 A Corrente di carico nominale DC 0,5 A Corrente impulsiva 2,5 kA Corrente nominale di scarica totale (10/350) D1: 7,5 kA Corrente nominale di scarica totale (8/20) 22,5 kA Dimensionee 180V Frequenza limite 225 MHz Grado di protezione IP54 Kategorie Tipo 1+2+3 / D1+C2+C1 Livello di protezione filo - filo <350 V Livello di protezione filo - terra <600 V LPZ 0→3 Materiale Plastica Monitoraggio limitatore no Numero poli 2 Prüfnorm IEC 61643-21 Range di temperatura di esercizio max 80 °C Range di temperatura di esercizio min. -40 °C Resistenza alla corrente impulsiva filo-filo C2: 15 kV / 7,5 kA (8/20µs) Resistenza alla corrente impulsiva filo-terra C2: 15 kV / 7,5 kA (8/20µs) Resistenza d'isolamento >10 MΩ Resistenza di serie per filo 2,2 Ω ± 5 % Schermatura diretto Segnalazione sull'apparecchio senza Sezione attacco a più fili max 1 mm² Sezione attacco a più fili min. 0,14 mm² Sezione attacco flessibile max 1 mm² Sezione attacco flessibile min. 0,14 mm² Sezione attacco rigida max 1,5 mm² Sezione attacco rigida min. 0,08 mm² Sistema estraibile Morsetto SPD secondo IEC 61643-21 Classe I+II+III / D1+C2+C1 Tensione massima continua AC 125 V Tensione massima continua DC 180 V Tipo di linea per limitatori di protezione da sovratensioni Linea di telecomunicazione Versione testata per esplosione (EX) no - Tutti i tipi
- Download
-
Scheda tecnica TD-2D-V / 5081698 , 0.31MB , pdfCatalogo Überspannungsschutz , 28.42MB , pdfDichiarazione di conformità UE TD-2D-V / 5081698 , 0.13MB , pdfREACH Dichiarazione di conformità TD-2D-V / 5081698 , 0.12MB , pdfRoHS Dichiarazione di conformità TD-2D-V / 5081698 , 0.12MB , pdfGuida alla scelta Guida alla scelta dei limitatori di sovratensione , 2.00MB , pdfInformazioni tecniche Info tecniche TD-2D-V , 0.54MB , pdf
