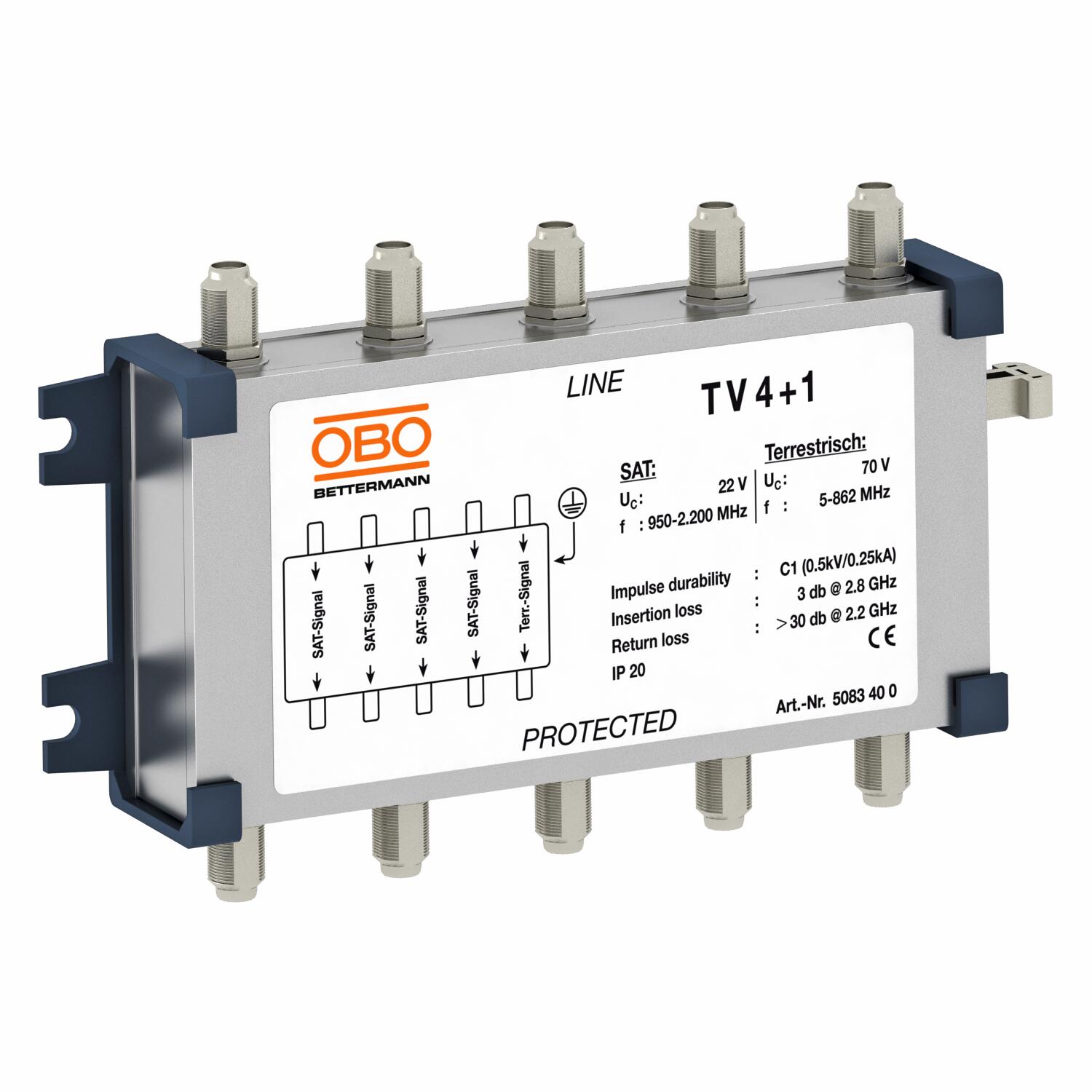

Limitatore di sovratensione TV 4+1

N. art. 5083400 | EAN 4012195022978

5083400 / TV 4+1
5
130 V
185 V
F
Descrizione del prodotto
Descrizione del prodotto
Protezione linea dati coassiale per impianti di ricezione TV

• Protezione da fino a quattro cavi satellitari
• Protezione di un cavo terrestre, per es. DVB-T.
• Semplice montaggio con viti e supporti
• Con connettore F
• Ottimale rapporto di trasferimento in tecnica 75 Ohm.



DVB-T.
  • 5 anni di garanzia
  • Comunità europee, Dichiarazione di conformità CE secondo le linee guida CE
  • Passaggio da LPZ 1 a 3
  • Applicazioni TV
  • Applicazioni SAT-TV
  • Installation electrotechnical expertise
Dati tecnici

Dati tecnici

Attenuazione d’inserimento (insertion loss) ≤3 dB
Capacità (filo-filo) <500 pF
Capacità (filo-terra) <500 pF
Collegamento schermo
Contatto di segnalazione a distanza no
Corrente di carico nominale AC 1,4 A
Corrente di carico nominale DC 2 A
Corrente di scarica nominale | Ingressi SAT 300 A
Corrente impulsiva 2,5 kA
Corrente impulsiva | Ingresso terrestre 1
Corrente nominale di scarica totale (10/350) 5 kA
Corrente nominale di scarica totale (8/20) 0,5 kA

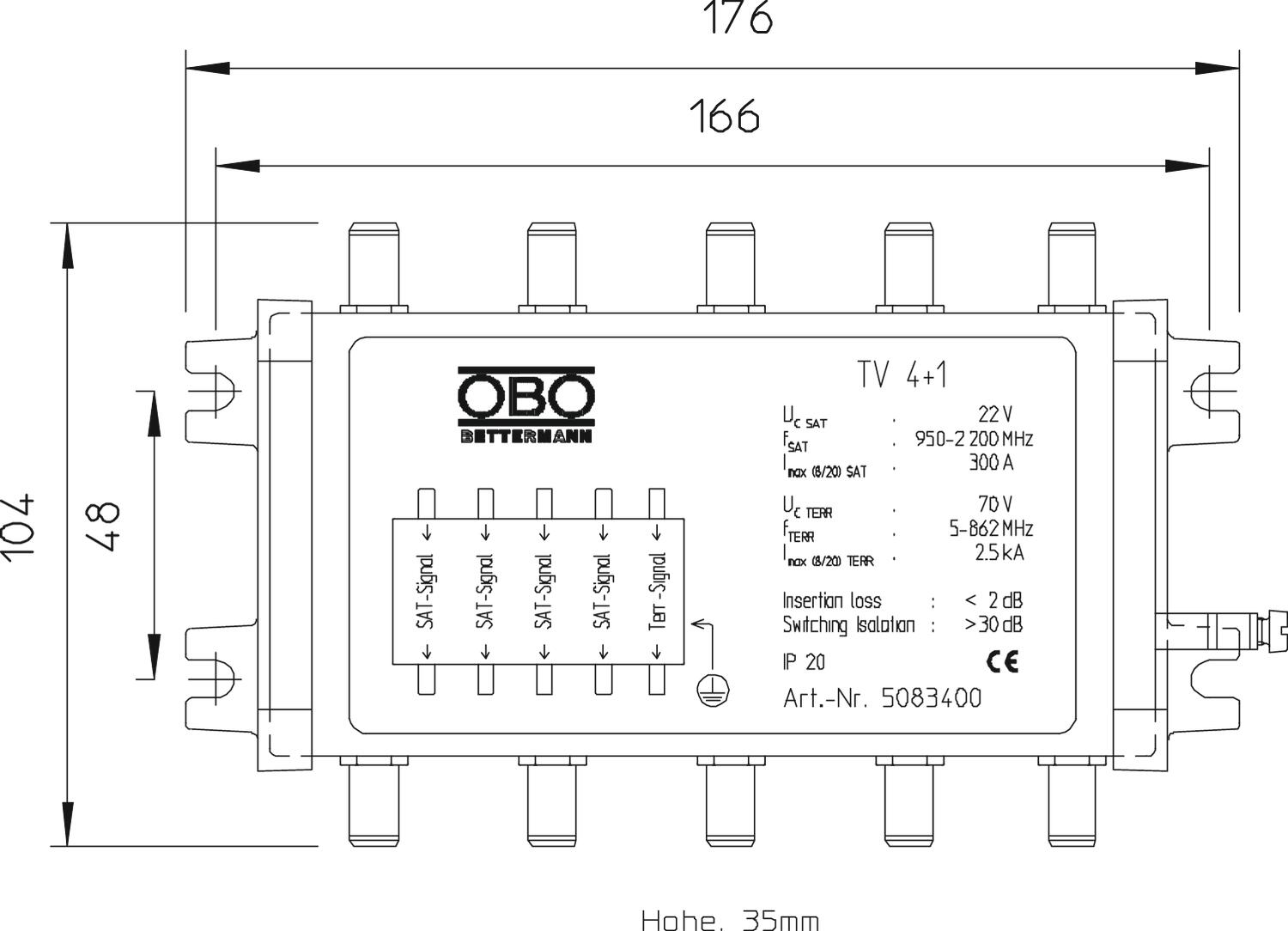

Dimensionee 70V
Frequenza limite 2800 MHz
Grado di protezione IP10
Impedenza caratteristica 75 Ω
Kategorie Tipo 2+3 / C2+C1
Livello di protezione <800 V
Livello di protezione filo - filo <800 V
Livello di protezione filo - terra <800 V
Livello di protezione | Ingresso SAT con In <45 V
Livello di protezione | Ingresso terrestre con In <500 V
LPZ 1→3
Massima tensione di esercizio Uc | Ingressi SAT 22 V
Massima tensione di esercizio Uc | Ingresso terrestre 70 V
Messa a terra tramite: Cavo di connessione
Monitoraggio limitatore no
Numero poli 5
Prüfnorm IEC 61643-21
Range di temperatura di esercizio max 80 °C
Range di temperatura di esercizio min. -40 °C
Resistenza alla corrente impulsiva filo-filo C2: 10 kV / 5 kA (8/20µs)
Resistenza alla corrente impulsiva filo-terra C2: 10 kV / 5 kA (8/20µs)
Resistenza d'isolamento >1 GΩ
Riflusso ammortizzamento >30 dB
Schermatura diretto
Segnalazione sull'apparecchio Nessuna
Sistema estraibile F
SPD secondo IEC 61643-21 Classe II+III / C2+C1
Tempo di reazione <1 ns
Tensione massima continua AC 130 V
Tensione massima continua DC 185 V
Tipo di linea per limitatori di protezione da sovratensioni Linea dati COAX
Versione Dispositivo di protezione fine
Versione testata per esplosione (EX) no
Tutti i tipi

Tutti i tipi

Tipo Numero poli Tensione massima continua AC Tensione massima continua DC Sistema estraibile N. art. Quantità Conf. Prezzo di listino IVA escl.
TV 4+1 5 130 V 185 V F 5083400
1 pz 190,20 CHF Prezzo / 1 pz
