Limitatore di sovratensione V-PV-T1+2-1000FS altro | IP20

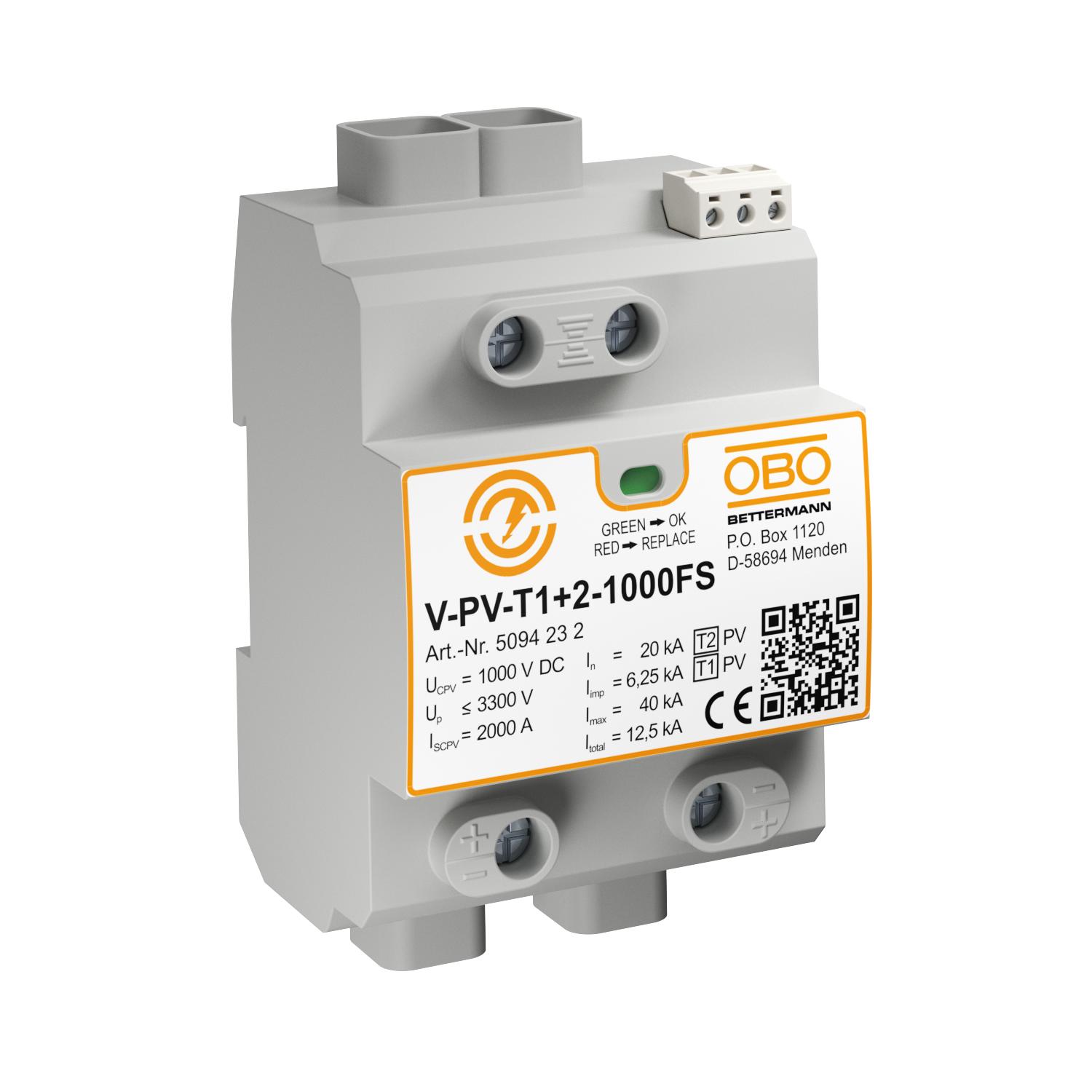

Limitatore di sovratensione V-PV-T1+2-1000FS

N. art. 5094232 | EAN 4012196603725

N. art. / Tipo

Versione dei poli	altro

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Limitatore combinato Tipo 1+2 a norma EN 50539-11 per la protezione da fulmini e sovratensioni per impianti FV.

• Equipotenzializzazione parafulmine secondo IEC 62305 (VDE 0185-305)
• Protezione da sovratensione secondo IEC 60364-7-712 (VDE 0100-712)
• Capacità di scarico corrente fino a 12,5 kA (10/350) e 40 kA (8/20)
• Connessione Y a prova di guasto con indicazione di stato
• La variante FS è dotata di un contatto di commutazione a potenziale zero per la segnalazione a distanza

Applicazione: Limitatori di fulmini e di protez. sovratensione per impianti FV.

Dati tecnici

Misure

Altezza	120 mm
Classe di prova tipo 1	sì
Classe di prova tipo 2	sì
Colore	grigio
Contatti FM	In scambio
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di scarica (8/20 µs) [totale]	40 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Dimensionee	1000V DC
Forma della rete	DC
Forma della rete altro	no
Forma della rete DC	sì
Forma della rete IT	no
Forma della rete TN	no
Forma della rete TN-C	no
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Fusibile integrato	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350) [totale]	12,5 kA
Impulso di corrente da fulmine (10/350 μs)	6,25 kA

Larghezza	71,2 mm
LPZ	0→2
Lughezza.	65,5 mm
Max Tensione FV	1000 V
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	50 A
Segnalazione a distanza	sì
Segnalazione sull'apparecchio	ottico
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	2,5 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua DC	1000 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia DC (FV)
Tipo di montaggio	Barra DIN 35 mm
Versione	Configurazione a Y + FS
Versione dei poli	altro
