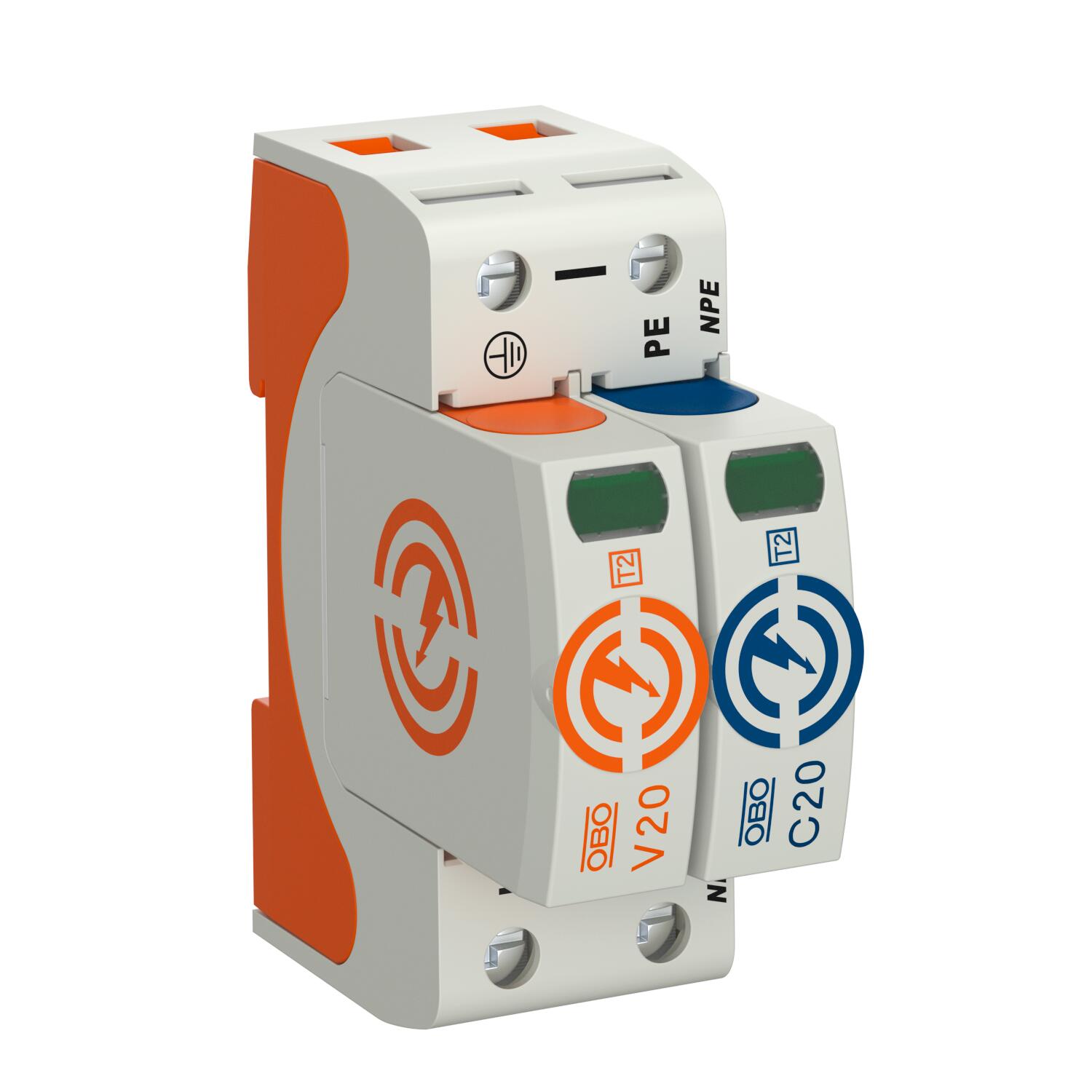

Limitatore di sovratensione V20, 1 polo+NPE 280 V
N. art. 5095251 | EAN 4012196161140 | ELDAS-No. 808 411 819
- Descrizione del prodotto
-

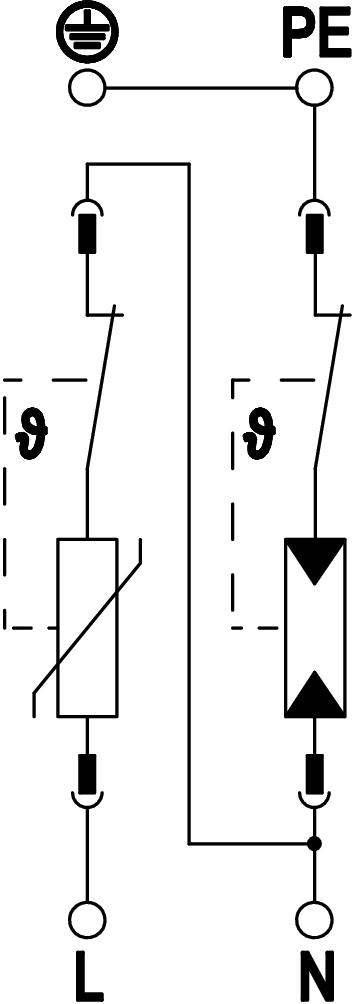

Descrizione del prodottoScaricatore di sovratensione tipo 2
• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni
• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanza
Utilizzo: installazione in quadri principali e sottoquadri di distribuzione.
-

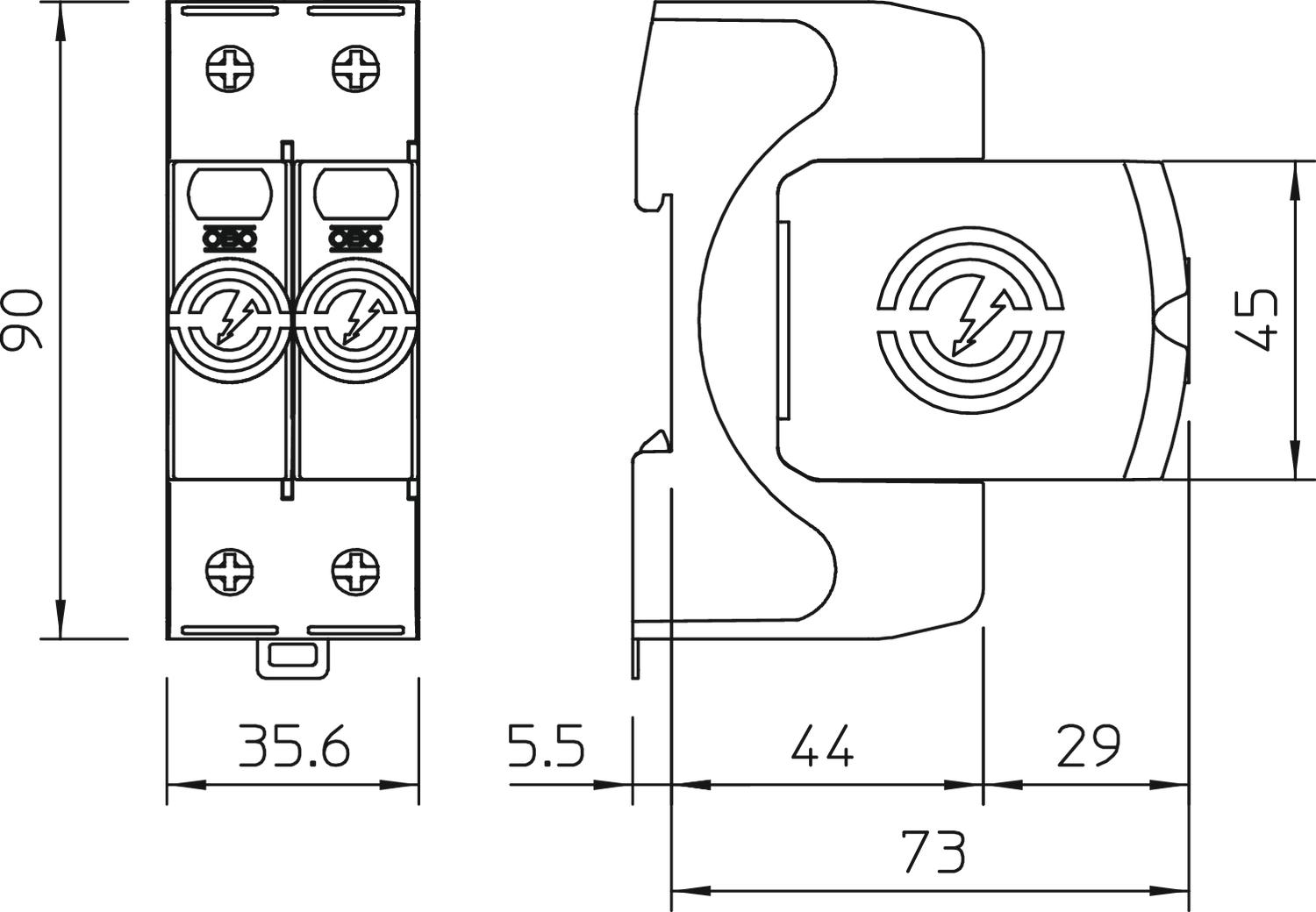

- Dati tecnici
-
Dati tecnici
Capacità di estinzione della corrente susseguente (eff) [N-PE] 0,1 kA Classe di prova tipo 2 sì Corrente nominale di dispersione (8/20 µs) 20 kA Corrente nominale di dispersione (8/20 µs) [L-N] 20 kA Corrente nominale di dispersione (8/20 µs) [N-PE] 40 kA Corrente nominale di scarica (8/20 µs) [totale] 60 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 40 kA Corrente nominale di scarica massima (8/20 μs) [N-PE] 60 kA Dimensionee 280V Distanza minima 1,5 mm Forma della rete altro Forma della rete TN sì Forma della rete TN-C-S sì Forma della rete TN-S sì Forma della rete TT sì Fusibile integrato no Grado di protezione IP20 Impronta CO₂ (GWP) dalla culla al cancello 0,7373 kg CO₂e / 1 Pezzo Livello di protezione complessivo [L-PE] 1,5 kV Livello di protezione [L-N] ≤1,3 Massima potenza fusibile 160 A Materiale cassetta PA UL 94 V-0 Momento torcente 4 Nm Numero di poli 2 Omologazioni VDE Protezione massima da sovracorrente in rete 160 A gL/gG Resistente al cortocircuito sì Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione a distanza no Segnalazione sull'apparecchio ottico Sezione del conduttore flessibile (a filo sottile) max 2 AWG Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Soffiante no SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II SPD secondo UL 1449 Tipo 4 Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 280 V Tensione continua massima (N-PE) 255 V Tensione massima continua AC 280 V Tensione nominale AC (50 / 60 Hz) 230 V Tensione residua [L-N] @ 1 kA 0,8 kV Tensione residua [L-N] @ 5 kA 1 kV Tensione TOV [L-N] - fail safe mode - 120 min 440 V Tensione TOV [L-N] - withstand mode - 5 s 335 V Tensione TOV [N-PE] - withstand mode - 200 ms 1200 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia AC Tipo di montaggio Barra DIN 35 mm Versione dei poli 1+N/PE - Tutti i tipi
-
Tutti i tipi
