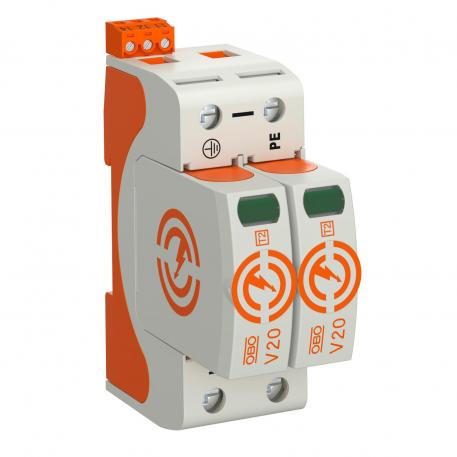

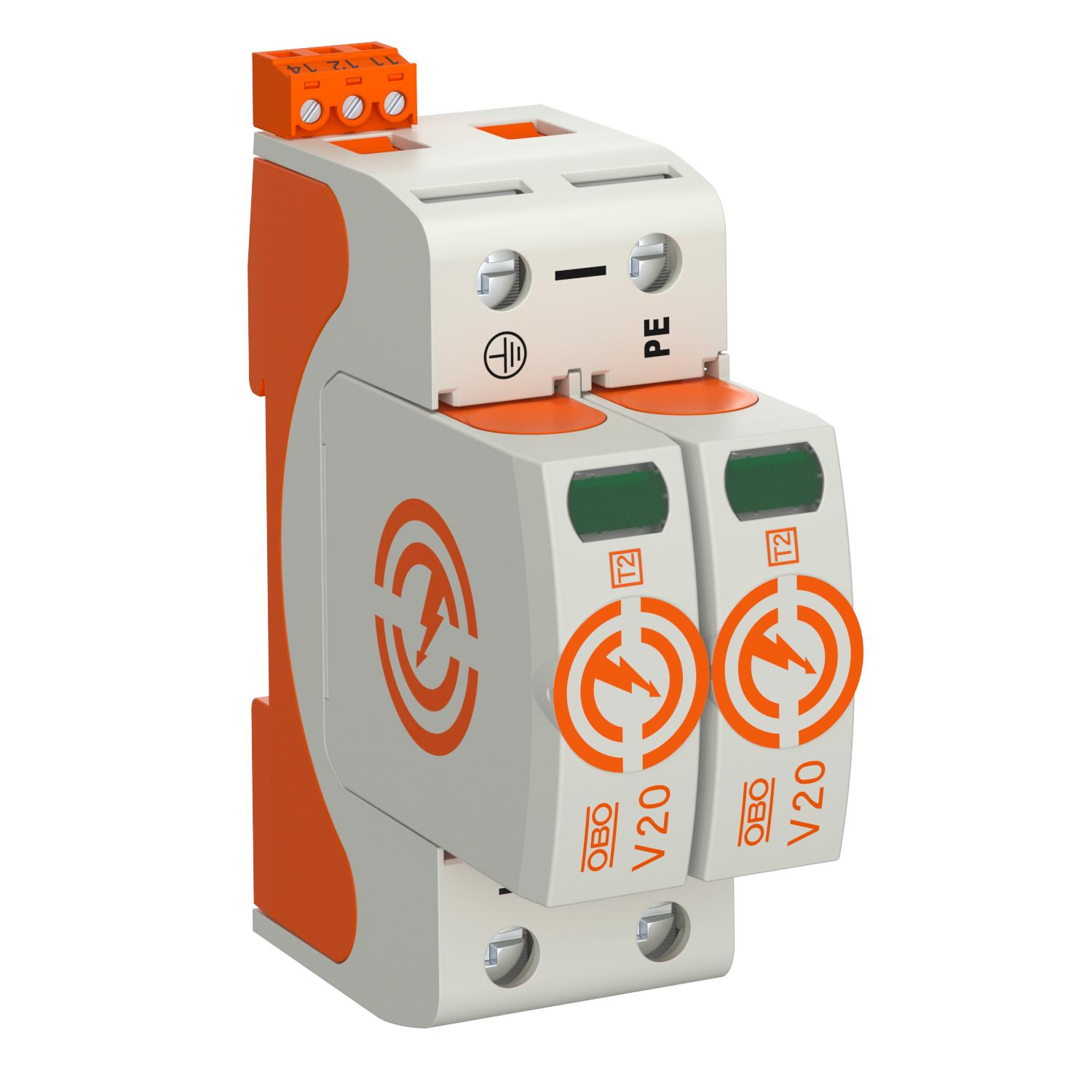

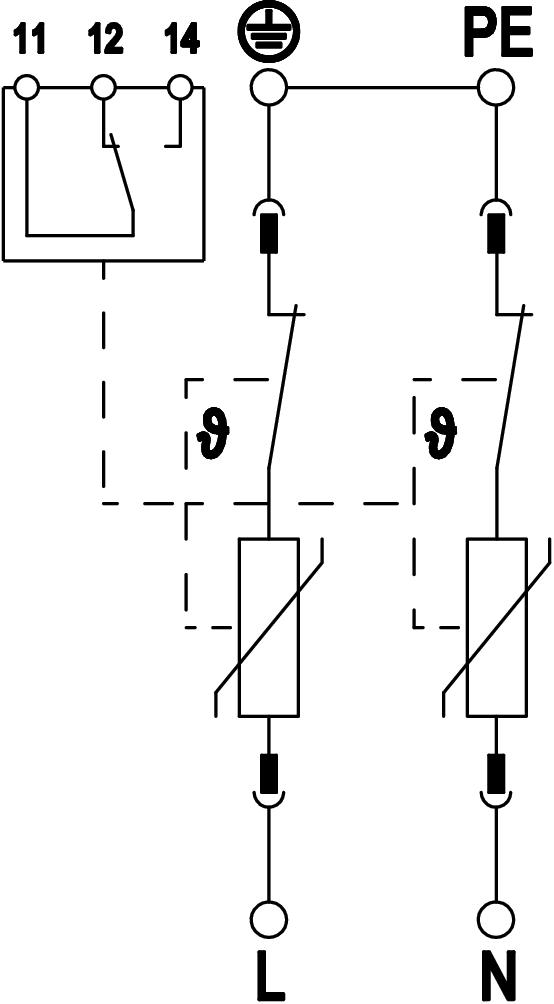

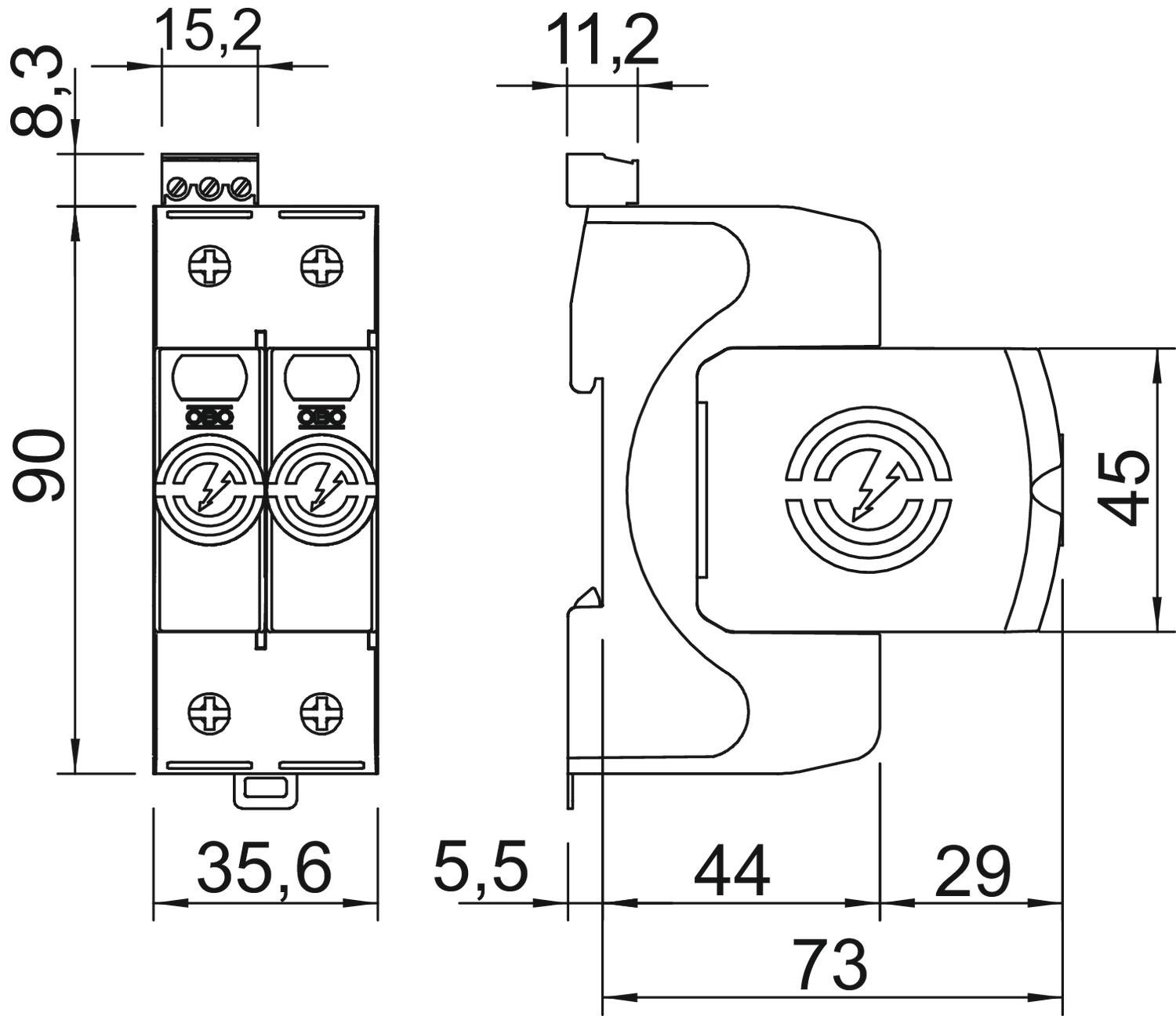

Limitatore di sovratensione V20, 2 poli con FS 550 V
N. art. 5095312 | EAN 4012196162901
- Descrizione del prodotto
-
Descrizione del prodottoScaricatore di sovratensione di tipo 2
• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni
• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanza
Utilizzo: installazione in quadri principali e sottoquadri di distribuzione.
-
- Dati tecnici
-
Dati tecnici
Classe di prova tipo 2 sì Contatti FM In scambio Corrente nominale di dispersione (8/20 µs) 15 kA Corrente nominale di dispersione (8/20 µs) [L-N] 20 kA Corrente nominale di scarica (8/20 µs) [totale] 80 kA Corrente nominale di scarica massima (8/20 μs) 40 kA Corrente nominale di scarica massima (8/20 μs) [L-N] 40 kA Dimensionee 550V Distanza minima 1,5 mm Forma della rete altro Forma della rete TN sì Forma della rete TN-C sì Fusibile integrato no Grado di protezione IP20 Livello di protezione [L-N] ≤2,4 Massima potenza fusibile 160 A Materiale cassetta PA UL 94 V-0 Momento torcente 4 Nm Numero di poli 2 Omologazioni UL Potenza di commutazione AC 230 V; 0,5 A Potenza di commutazione DC 230 V; 0,1 A / 75 V; 0,5 A Protezione massima da sovracorrente in rete 160 A gL/gG Resistente al cortocircuito sì Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete 50 kA eff Segnalazione a distanza sì Segnalazione sull'apparecchio ottico Sezione collegamento morsetti FM max 16 AWG Sezione collegamento morsetti FM max 1,5 mm² Sezione collegamento morsetti FM min. 0,5 mm² Sezione collegamento morsetti FM min. 21 AWG Sezione del conduttore flessibile (a filo sottile) max 35 mm² Sezione del conduttore flessibile (a filo sottile) max 2 AWG Sezione del conduttore flessibile (a filo sottile) min. 16 AWG Sezione del conduttore flessibile (a filo sottile) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 35 mm² Sezione rigida del conduttore (cavo pieno/a treccia) max 2 AWG Sezione rigida del conduttore (cavo pieno/a treccia) min. 1,5 mm² Sezione rigida del conduttore (cavo pieno/a treccia) min. 16 AWG Soffiante no SPD secondo EN 61643-11 Tipo 2 SPD secondo IEC 61643-1 classe II SPD secondo UL 1449 Tipo 4 Temperatura d'esercizio max 80 °C Temperatura d'esercizio min. -40 °C Tempo di reazione <25 ns Tensione continua massima (L-N) 550 V Tensione massima continua AC 550 V Tensione nominale AC (50 / 60 Hz) 480 V Tensione residua [L-N] @ 1 kA 1,7 kV Tensione residua [L-N] @ 5 kA 2,1 kV Tensione TOV [L-N] - fail safe mode - 120 min 915 V Tensione TOV [L-N] - withstand mode - 5 s 700 V Tipo di linea per limitatori di protezione da sovratensioni Linea di energia AC Tipo di montaggio Barra DIN 35 mm Versione dei poli 2 - Tutti i tipi
- Download
-
Scheda tecnica V20-2+FS-550 / 5095312 , 0.31MB , pdfIstruzioni di montaggio Istruzioni di montaggio V20-...-280 , 0.07MB , pdfIstruzioni di installazione Istruzioni di installazione V20-...-550 , 2.00MB , pdf
