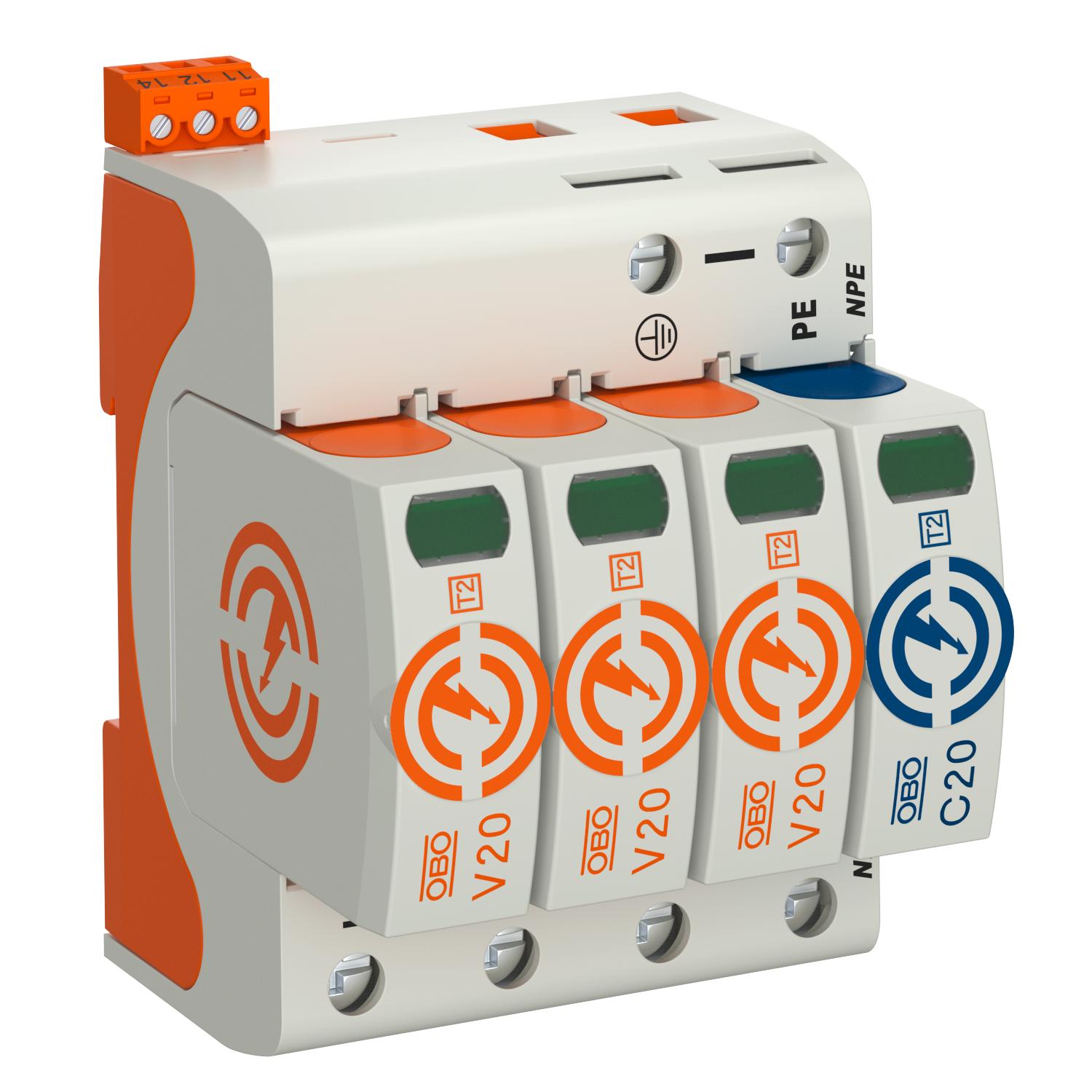

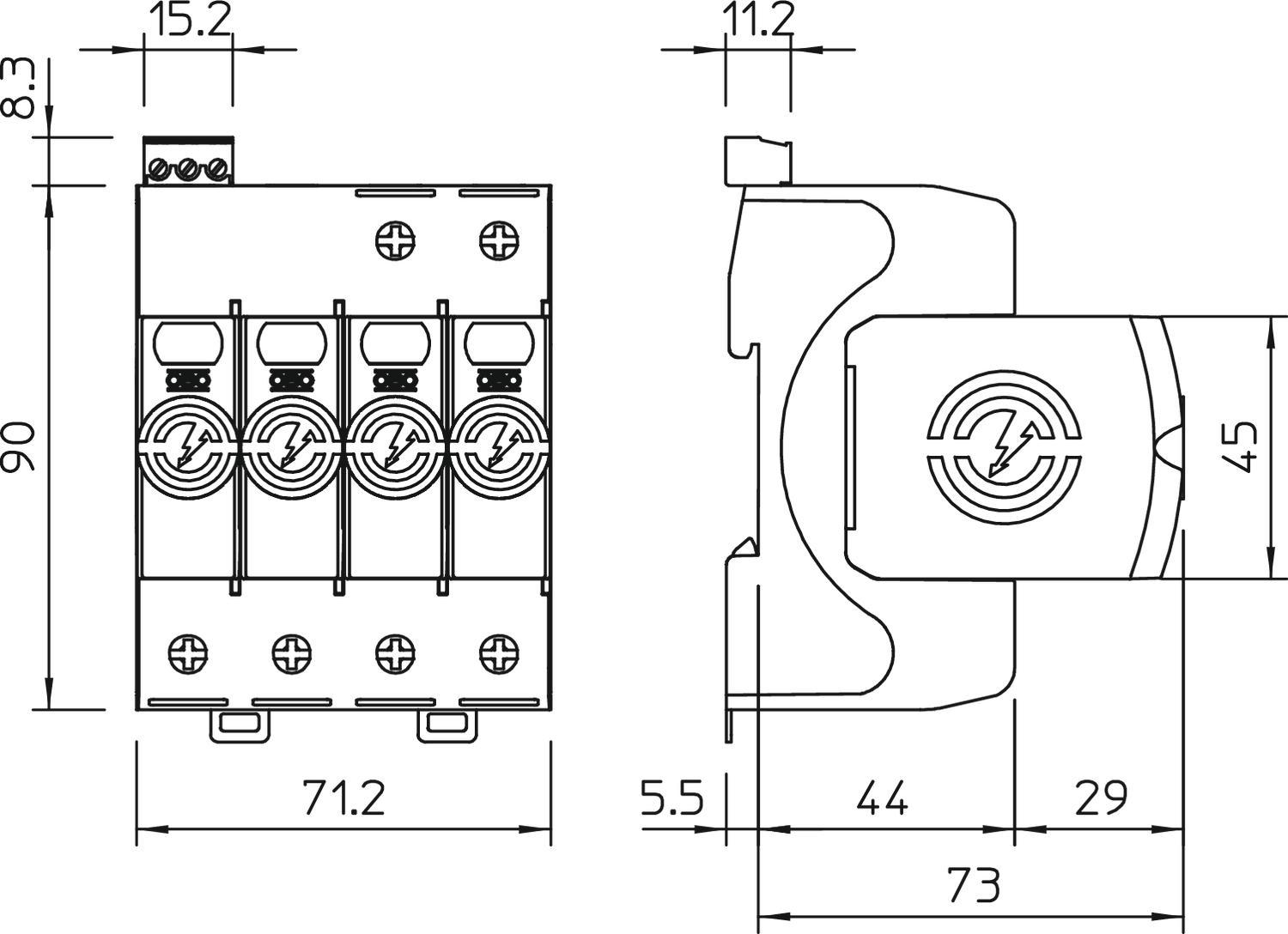

Limitatore di sovratensione V20, 3 poli+NPE e FS 150 V 3+N/PE | 150 | IP20

Limitatore di sovratensione V20, 3 poli+NPE e FS 150 V

N. art. 5095321 | EAN 4012196163007

N. art. / Tipo

Versione dei poli

Tensione massima continua AC	150 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Scaricatore di sovratensione di tipo 2

• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni
• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione
• Plastica secondo UL 94 V-0

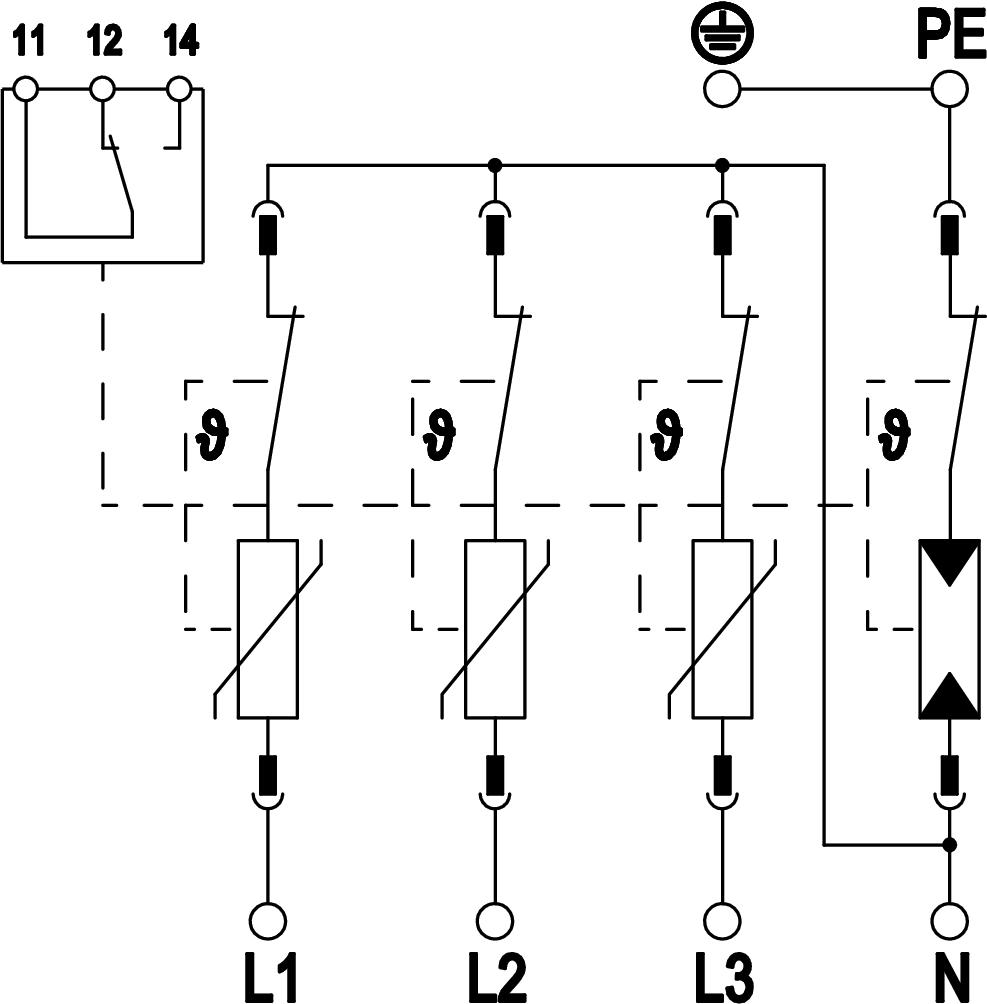

• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanza

Utilizzo: installazione in quadri principali e sottoquadri di distribuzione.

Dati tecnici

Dati tecnici

Capacità di estinzione della corrente susseguente (eff) [N-PE]	0,1 kA
Classe di prova tipo 2	sì
Contatti FM	In scambio
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	20 kA
Corrente nominale di dispersione (8/20 µs) [N-PE]	40 kA
Corrente nominale di scarica (8/20 µs) [totale]	60 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	40 kA
Corrente nominale di scarica massima (8/20 μs) [N-PE]	60 kA
Dimensionee	150V
Distanza minima	1,5 mm
Forma della rete	altro
Forma della rete TN	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Forma della rete TT	sì
Fusibile integrato	no
Grado di protezione	IP20
Livello di protezione complessivo [L-PE]	1,2 kV
Livello di protezione [L-N]	≤0,8
Massima potenza fusibile	160 A
Materiale cassetta	PA UL 94 V-0
Momento torcente	4 Nm
Numero di poli	4
Omologazioni	VDE
Potenza di commutazione AC	230 V; 0,5 A
Potenza di commutazione DC	230 V; 0,1 A / 75 V; 0,5 A
Protezione massima da sovracorrente in rete	160 A gL/gG
Resistente al cortocircuito	sì
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	sì

Segnalazione sull'apparecchio	ottico
Sezione collegamento morsetti FM max	16 AWG
Sezione collegamento morsetti FM max	1,5 mm²
Sezione collegamento morsetti FM min.	21 AWG
Sezione collegamento morsetti FM min.	0,5 mm²
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 2
SPD secondo IEC 61643-1	classe II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	150 V
Tensione continua massima (N-PE)	255 V
Tensione massima continua AC	150 V
Tensione nominale AC (50 / 60 Hz)	120 V
Tensione residua [L-N] @ 1 kA	0,5 kV
Tensione residua [L-N] @ 5 kA	0,6 kV
Tensione TOV [L-N] - fail safe mode - 120 min	230 V
Tensione TOV [L-N] - withstand mode - 5 s	175 V
Tensione TOV [N-PE] - withstand mode - 200 ms	1200 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione dei poli	3+N/PE
