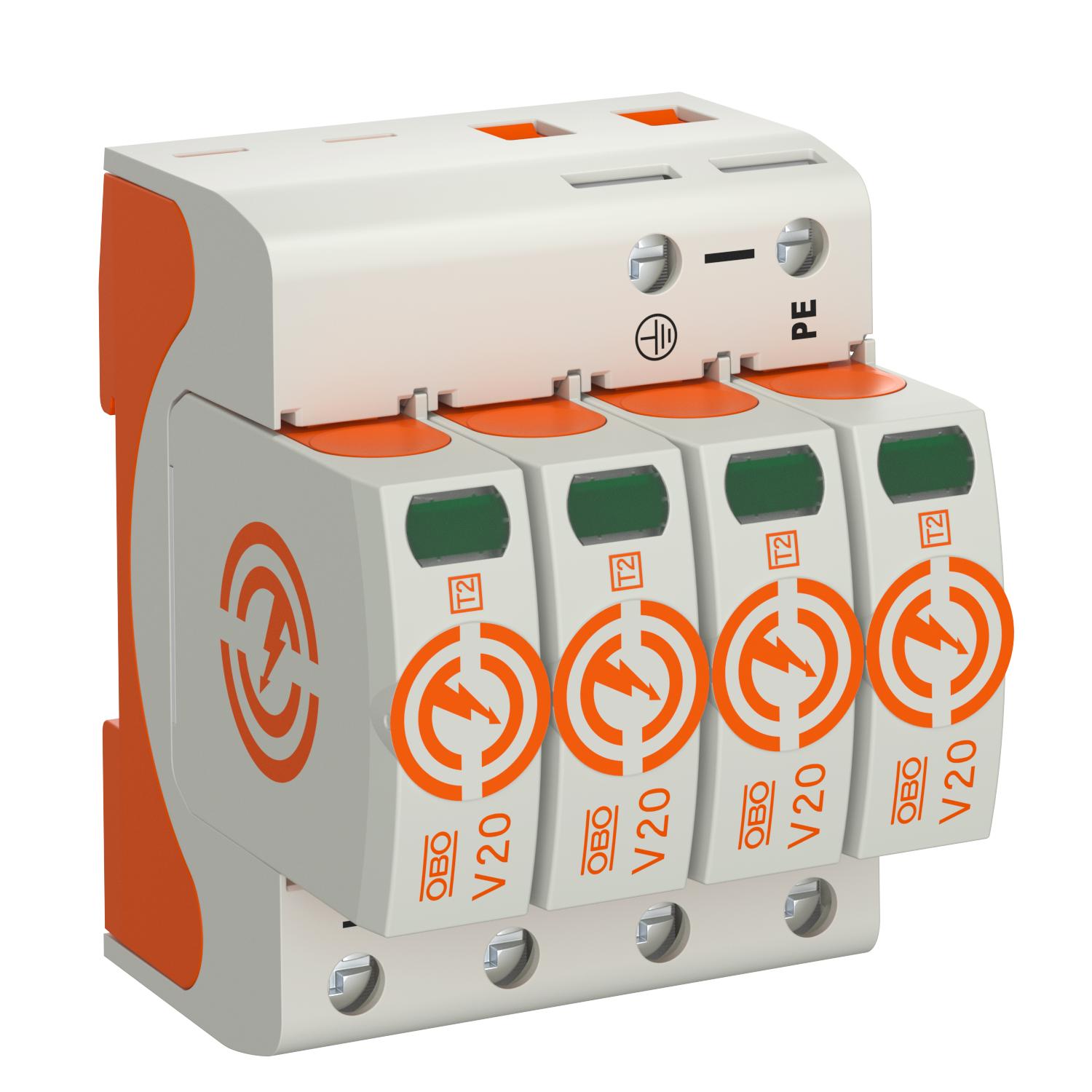

Limitatore di sovratensione V20, 4 poli 280 V 4 | 280 | IP20

Limitatore di sovratensione V20, 4 poli 280 V

N. art. 5095164 | EAN 4012196159833

N. art. / Tipo

Versione dei poli

Tensione massima continua AC	280 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Scaricatore di sovratensione di tipo 2

• Installazione per la protezione da sovratensione secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica fino a 40 kA (8/20) per polo tramite varistori ad alte prestazioni
• Limitatore modulare a cartuccia estraibile completa di sistema di disconnessione e indicatore visivo di stato
• Connessione ad incastro con protezione da vibrazione
• Plastica secondo UL 94 V-0
• Le versioni FS sono dotate di contatto ausiliario in scambio pulito, privo di potenziale, per la segnalazione di guasto a distanza

Utilizzo: installazione in quadri principali e sottoquadri di distribuzione.

Dati tecnici

Dati tecnici

Classe di prova tipo 2	sì
Corrente nominale di dispersione (8/20 µs)	20 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	20 kA
Corrente nominale di scarica (8/20 µs) [totale]	160 kA
Corrente nominale di scarica massima (8/20 μs)	40 kA
Corrente nominale di scarica massima (8/20 μs) [L-N]	40 kA
Dimensionee	280V
Distanza minima	1,5 mm
Forma della rete	altro
Forma della rete TN	sì
Forma della rete TN-C-S	sì
Forma della rete TN-S	sì
Fusibile integrato	no
Grado di protezione	IP20
Livello di protezione [L-N]	≤1,3
Massima potenza fusibile	160 A
Materiale cassetta	PA UL 94 V-0
Momento torcente	4 Nm
Numero di poli	4
Omologazioni	VDE
Protezione massima da sovracorrente in rete	160 A gL/gG
Resistente al cortocircuito	sì
Resistenza ai cortocircuiti con protezione massima da sovracorrente in rete	50 kA eff
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico

Sezione del conduttore flessibile (a filo sottile) max	2 AWG
Sezione del conduttore flessibile (a filo sottile) max	35 mm²
Sezione del conduttore flessibile (a filo sottile) min.	16 AWG
Sezione del conduttore flessibile (a filo sottile) min.	1,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) max	2 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	16 AWG
Sezione rigida del conduttore (cavo pieno/a treccia) min.	1,5 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 2
SPD secondo IEC 61643-1	classe II
SPD secondo UL 1449	Tipo 4
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione continua massima (L-N)	280 V
Tensione massima continua AC	280 V
Tensione nominale AC (50 / 60 Hz)	230 V
Tensione residua [L-N] @ 1 kA	0,8 kV
Tensione residua [L-N] @ 5 kA	1 kV
Tensione TOV [L-N] - fail safe mode - 120 min	440 V
Tensione TOV [L-N] - withstand mode - 5 s	335 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia AC
Tipo di montaggio	Barra DIN 35 mm
Versione dei poli	4

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continua AC	Grado di protezione	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
V20-1-280	1	280 V	IP20	5095161	pz	1 pz	74,95 CHF Prezzo / 1 pz
V20-2-280	2	280 V	IP20	5095162	pz	1 pz	149,90 CHF Prezzo / 1 pz
V20-3-280	3	280 V	IP20	5095163	pz	1 pz	207,45 CHF Prezzo / 1 pz
V20-4-280	4	280 V	IP20	5095164	pz	1 pz	282,45 CHF Prezzo / 1 pz
