Limitatore di sovratensione V25-B+C 0-450PV 1 | 385 | IP20

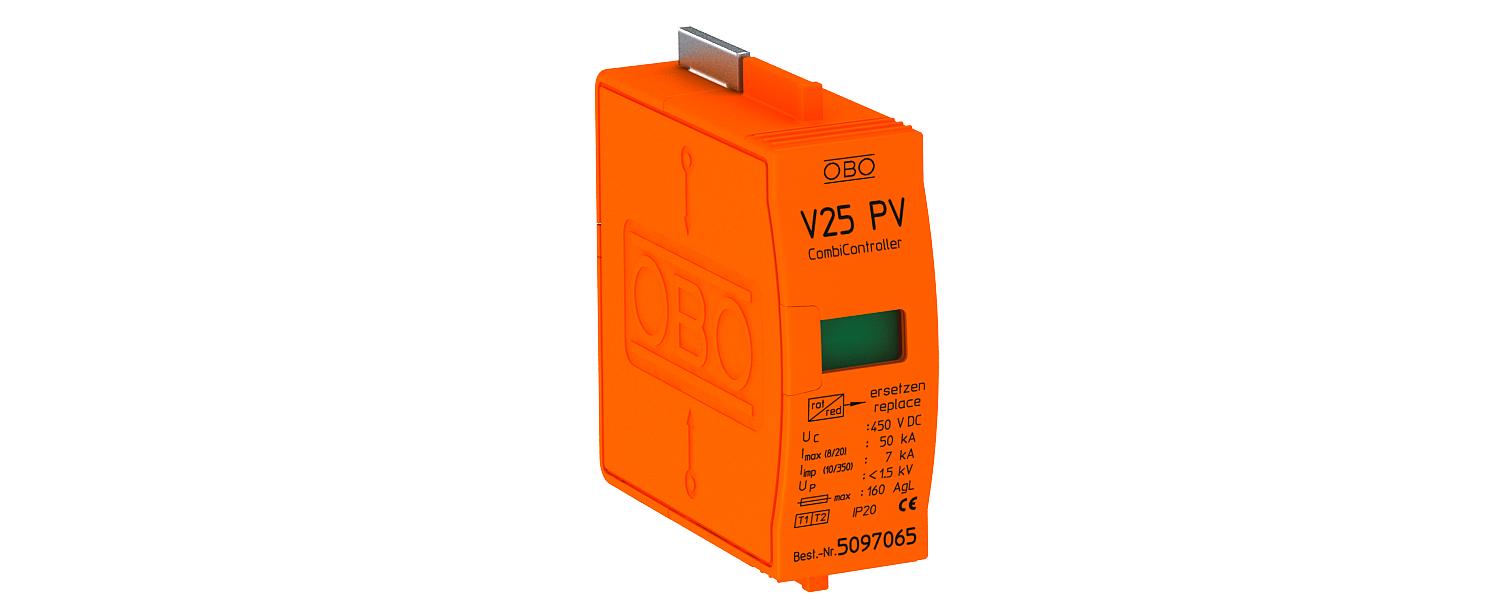

Limitatore di sovratensione V25-B+C 0-450PV

N. art. 5097065 | EAN 4012195708896 | ELDAS-No. 808 421 529

N. art. / Tipo	5097065 / V25-B+C 0-450PV

Versione dei poli	1

Tensione massima continua AC	385 V

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

CombiController elemento di protezione - limitatore combinato tipo 1+2 per impianti fotovoltaici

• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica corrente fino a 7 kA (10/350) e 50 kA (8/20) per polo
• Livello di protezione DC basso: < 1,5 KV per polo (collegamento Y: 3,0 kV e Uoc max = 900 V DC)
• Limitatore, innestabile con unità di sicurezza termodinamica e indicatore ottico di funzionamento
• Limitatore-varistore all'ossido di zinco incapsulato per l'utilizzo in cassette di distribuzione
• Elevata conducibilità elettrica con lunga durata

Utilizzo: Impianti fotovoltaici con parafulmine

Dati tecnici

Dati tecnici

Corrente nominale di dispersione (8/20 µs)	30 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Dimensionee	450V DC
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350 μs)	7 kA
LPZ	0→2
Massima potenza fusibile	160 A
Protezione massima da sovracorrente in rete	160
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico

Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua AC	385 V
Tensione massima continua DC	450 V
Versione	1 polo, parte superiore FV con base Y fino a 900V DC
Versione dei poli	1
