Limitatore di sovratensione V25-B+C 3-PH900 3 | IP20

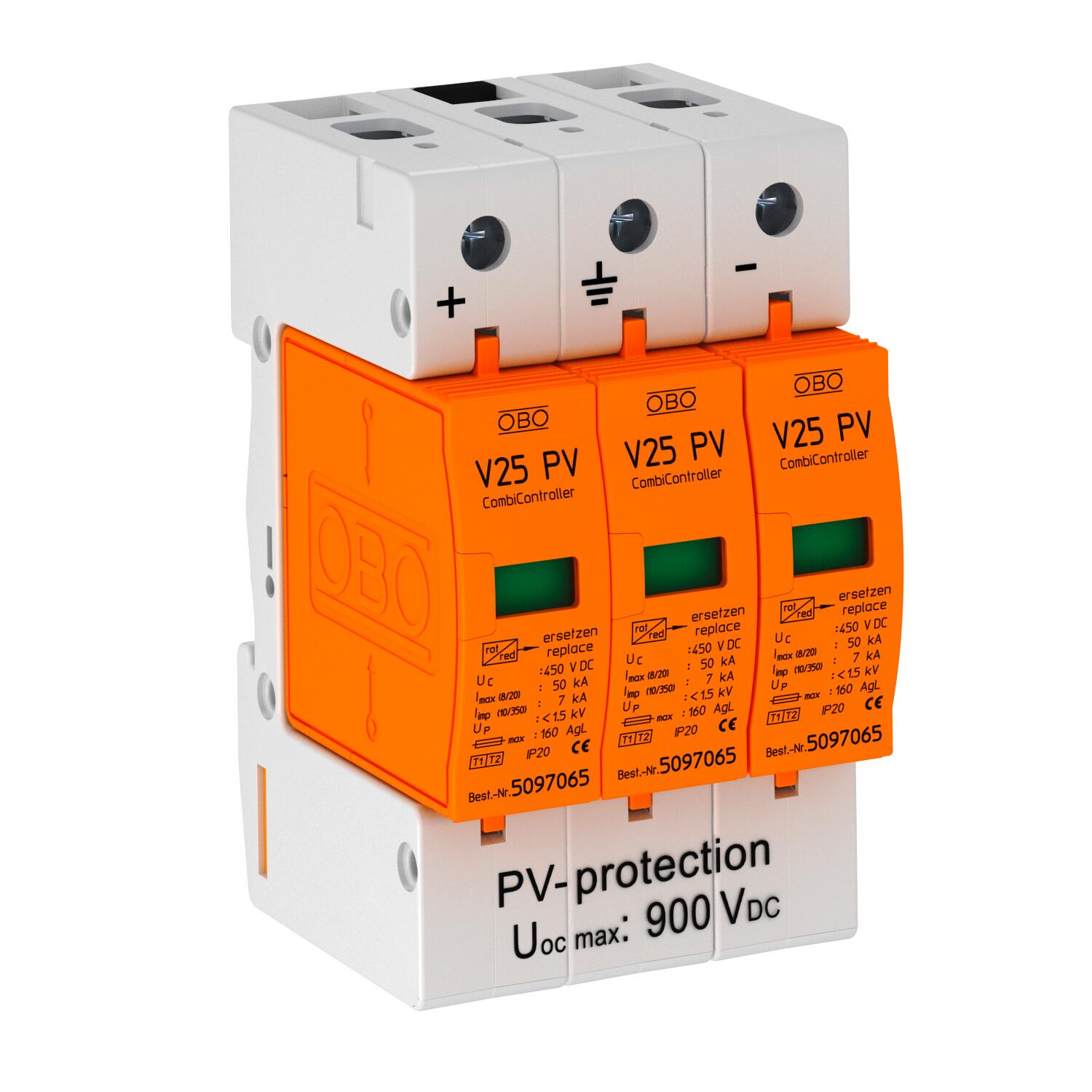

Limitatore di sovratensione V25-B+C 3-PH900

N. art. 5097447 | EAN 4012195478683 | ELDAS-No. 808 413 329

N. art. / Tipo

Versione dei poli	3

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

V25 Limitatore combinato tipo 1+2 per impianti fotovoltaici

• Unità completa con limitatore varistore, innestabile con unità di separazione

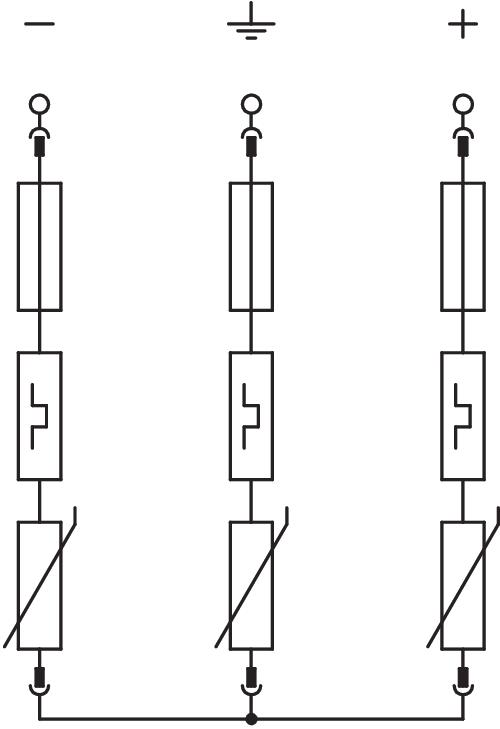

• circuito a Y a prova di errori secondo VDE 0100-712 (50539-12)
• Equipotenzializzazione per la protezione da sovratensioni secondo VDE 0100-443 (IEC 60364-4-44)
• Capacità di scarica corrente fino a 7 kA (10/350) e 50 kA (8/20) per polo
• Livello di protezione DC basso: < 3,0 KV e Uoc max = 900 V DC
• Con indicatore ottico di funzionamento per l'utilizzo in quadri di distribuzione

Impiego: Impianti fotovoltaici con parafulmine

Dati tecnici

Dati tecnici

Corrente nominale di dispersione (8/20 µs)	30 kA
Corrente nominale di dispersione (8/20 µs) [L-N]	30 kA
Corrente nominale di scarica massima (8/20 μs)	50 kA
Dimensionee	900V DC
Forma della rete	DC
Forma della rete altro	no
Forma della rete DC	sì
Forma della rete IT	no
Forma della rete TN	no
Forma della rete TN-C	no
Forma della rete TN-C-S	no
Forma della rete TN-S	no
Forma della rete TT	no
Grado di protezione	IP20
Impulso di corrente da fulmine (10/350 μs)	7 kA
LPZ	0→2
Massima potenza fusibile	160 A

Protezione massima da sovracorrente in rete	160
Segnalazione a distanza	no
Segnalazione sull'apparecchio	ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max	35 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	2,5 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 1+2
SPD secondo IEC 61643-1	classe I+II
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua DC	900 V
Tipo di linea per limitatori di protezione da sovratensioni	Linea di energia DC (FV)
Tipo di montaggio	Barra DIN 35 mm
Versione	3-poli per sistema fotovoltaico
Versione dei poli	3
