Limitatore di sovratensione VF24-AC/DC-FS 2 | 34 | 46 | IP20

Limitatore di sovratensione VF24-AC/DC-FS

N. art. 5097820 | EAN 4012195578185 | ELDAS-No. 808 405 509

N. art. / Tipo

Versione dei poli	2

Tensione massima continua AC

Tensione massima continua DC

Grado di protezione	IP20

Descrizione del prodotto

Descrizione del prodotto

Elevata protezione dalle sovratensioni e della rete di tipo 3 secondo EN 61643-11 con segnalazione a distanza

• Con segnalazione a distanza: contatto di commutazione a potenziale zero
• Adatto per sistemi a corrente continua e alternata
• Con indicazione ottica del funzionamento
• Con morsetto di collegamento senza vite di facile montaggio

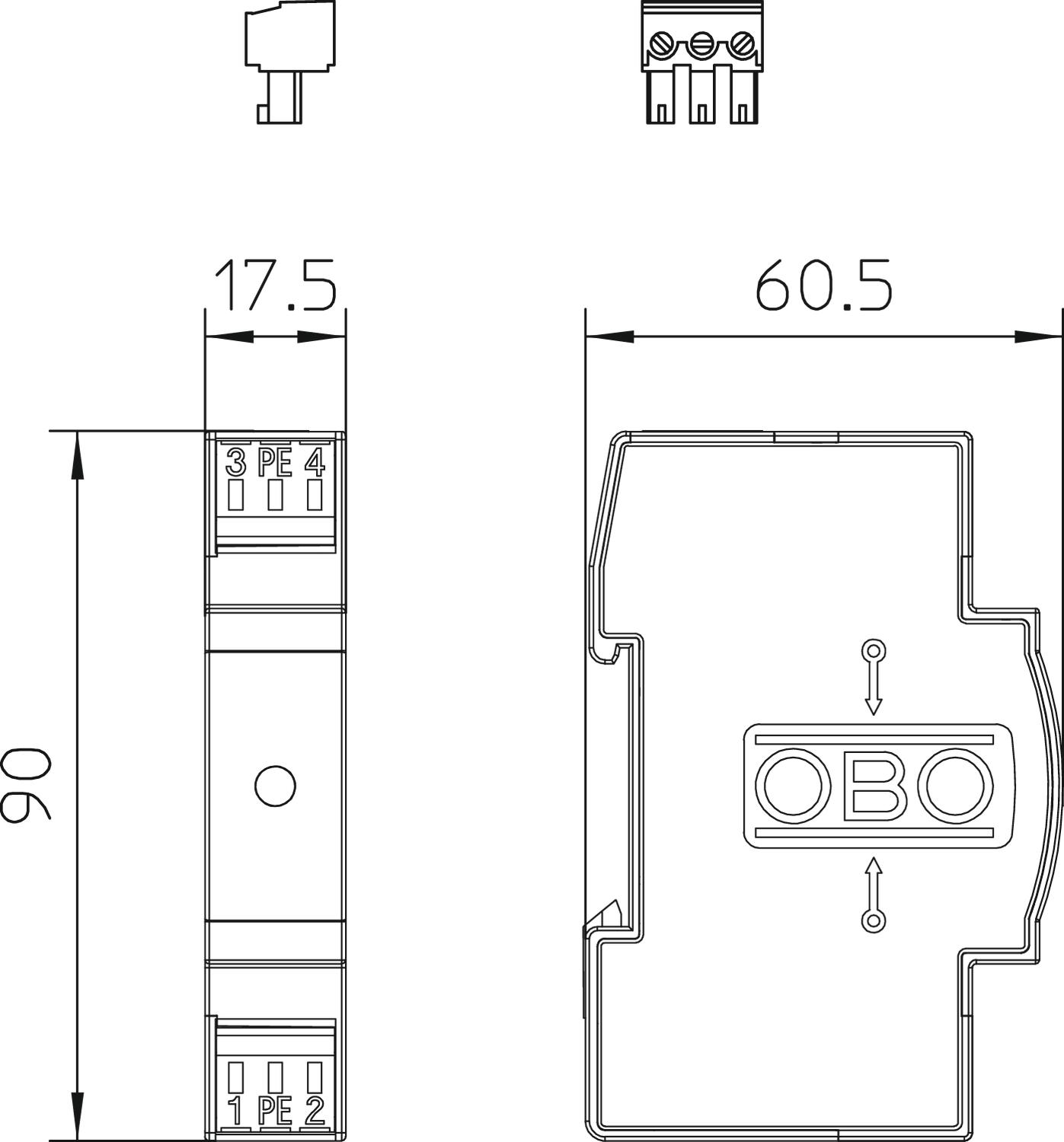

• Con passo salvaspazio di 17,5 mm

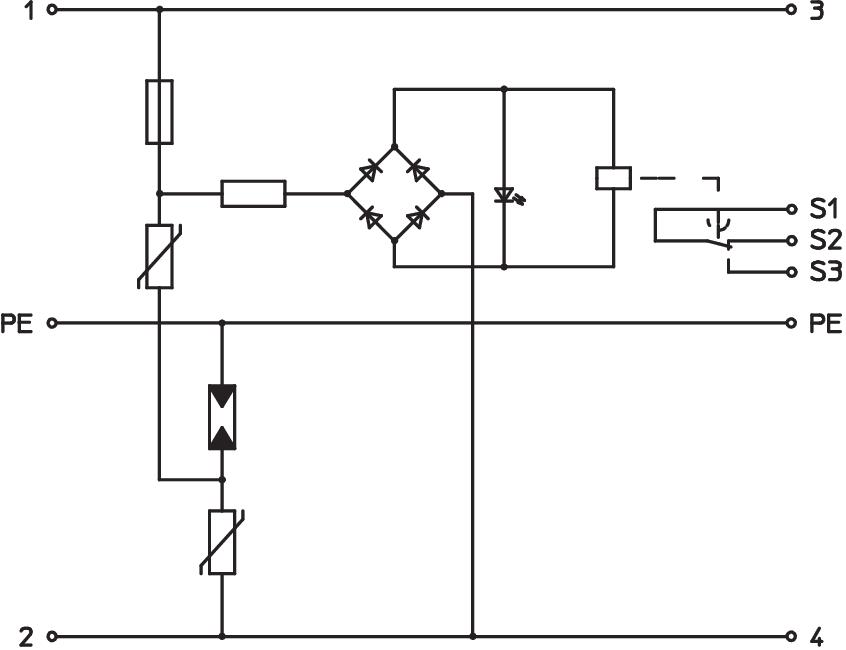

• Circuito Y

Impiego: utilizzo universale su guida DIN da 35 mm in qualsiasi scatola di distribuzione in commercio.

Dati tecnici

Dati tecnici

Classe di prova tipo 3	sì
Contatti FM	In scambio
Corrente nominale di dispersione (8/20 µs)	0,7 kA
Corrente nominale di scarica massima (8/20 μs)	2 kA
Dimensionee	24V AC
Forma della rete	altro
Grado di protezione	IP20
Livello di protezione filo - filo	<160 V
Livello di protezione filo - terra	<1200 V
Livello di protezione [L-N]	≤1000
LPZ	2→3
Massima potenza fusibile	16 A
Numero di poli	3
OBO_Corrente di carico nominale (morsetto di ingresso/uscita)	20 A
Protezione massima da sovracorrente in rete	16

Segnalazione a distanza	sì
Segnalazione sull'apparecchio	ottico
Sezione rigida del conduttore (cavo pieno/a treccia) max	2,5 mm²
Sezione rigida del conduttore (cavo pieno/a treccia) min.	0,14 mm²
Soffiante	no
SPD secondo EN 61643-11	Tipo 3
SPD secondo IEC 61643-1	classe III
Temperatura d'esercizio max	80 °C
Temperatura d'esercizio min.	-40 °C
Tempo di reazione	<25 ns
Tensione massima continua AC	34 V
Tensione massima continua DC	46 V
Tensione nominale AC (50 / 60 Hz)	24 V
Tipo di montaggio	Barra DIN 35 mm
Versione dei poli	2

Tutti i tipi

Tutti i tipi

Tipo	Versione dei poli	Tensione massima continua AC	Tensione massima continua DC	Grado di protezione	ELDAS-No.	N. art.	Quantità	Conf.	Prezzo di listino IVA escl.
VF12-AC/DC-FS	2	13,5 V	18 V	IP20	-----	5097454	pz	1 pz	113,00 CHF Prezzo / 1 pz
VF24-AC/DC-FS	2	34 V	46 V	IP20	808 405 509	5097820	pz	1 pz	113,00 CHF Prezzo / 1 pz
VF48-AC/DC-FS	2	60 V	80 V	IP20	-----	5097822	pz	1 pz	113,00 CHF Prezzo / 1 pz
